Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603167503 ( CSB480RE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0603167503 ( CSB480RE )

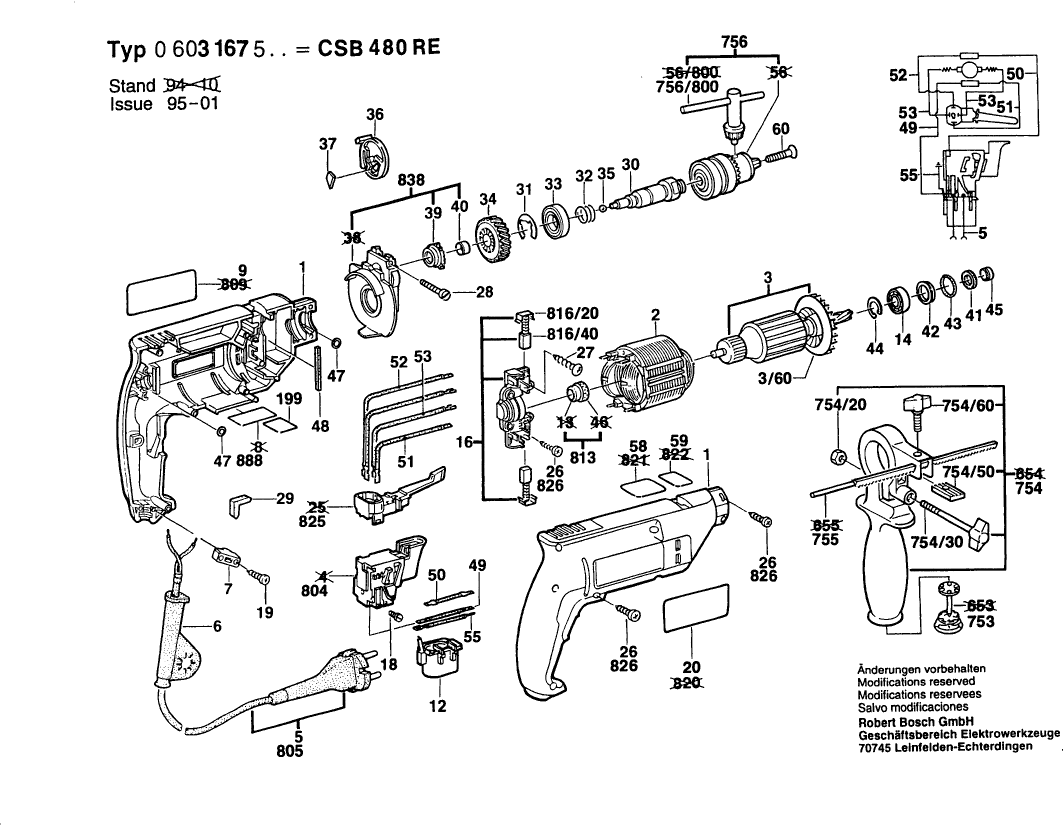

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0603167503 ( CSB480RE )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizingsschaal GROEN
1 2605104254 15.71 19.01

Niet meer leverbaar, geen vervanging
2 2604220562

Niet meer leverbaar, geen vervanging
3 2604011076

Ventilator
3/60 2606610029 1.94 2.35

Doorvoerbuisje
6 2600707059 2.24 2.71

Doorvoerbuisje
6 2600707060 1.94 2.35

Doorvoerbuisje
6 2600707061 1.94 2.35

Leidinghouder
7 2601035001 1.18 1.43

Zelfklevende Plaat ZONZIJDE
9 2601110852 0.83 1.00

Niet meer leverbaar, geen vervanging
12 2607329114

Groefkogellager
14 2600905039 9.53 11.53

Niet meer leverbaar, geen vervanging
16 2605807060

Cilinderkopschroef
18 2603410001 1.18 1.43

Plaatschroef DIN 7981-ST3,9x16-C-H
19 2910611019 2.24 2.71

Aanwijzingsplaat SCHADUWZIJDE
20 2601118668 2.24 2.71

Zelfklevende Plaat ZWART
20 2601110958 0.83 1.00

Torx-lenskopschroef
27 2603490018 0.83 1.00

Cilinderkopschroef
28 2910021134 1.18 1.43

Niet meer leverbaar, geen vervanging
29 2601022000

BOORSPIL 1/2",M6 LINKSE SCHROEFDRAAD
30 2606135034 10.73 12.98

Borgring 0,3 MM
31 2600118006 1.70 2.06

Borgring 1,2 MM
31 2600118007 1.18 1.43

Borgring
31 2600118001 0.83 1.00

Drukveer
32 2604617000 1.94 2.35

Groefkogellager
33 1900905122 7.58 9.17

Recht Tandwiel Z=37
34 2606320051 9.53 11.53

Kogel
35 1903230010 0.83 1.00

Niet meer leverbaar, geen vervanging
36 2601990001

Drukplaat
37 2601074003 0.83 1.00

Niet meer leverbaar, geen vervanging
39 2606490056

Naaldhuls
40 2600917003 2.24 2.71

Viltring
41 2600108000 1.18 1.43

Schotelschijf
42 2600500014 1.18 1.43

O-ring
43 1900210117 2.71 3.28

Borgring
44 2916660008 1.70 2.06

Stekerbus
45 2600400008 1.18 1.43

O-Ring 5,0x1,75 MM
47 2600210036 1.18 1.43

Viltstrip
48 2601005011 1.70 2.06

Niet meer leverbaar, geen vervanging
49 2604448060

Niet meer leverbaar, geen vervanging
50 2604448045

Verbindingsleiding
51 2604448034 1.18 1.43

Verbindingsleiding
52 2604448132 0.83 1.00

Verbindingskabel
53 2604448115 0.83 1.00

Niet meer leverbaar, geen vervanging
55 2604448170

Zelfklevende Plaat
58 2601110579 1.18 1.43

Zelfklevende Plaat
59 2601110580 1.18 1.43

Verzonken Schroef
60 2603421226 1.18 1.43

Niet meer leverbaar, geen vervanging
199 1601110265

Niet meer leverbaar, geen vervanging
753 2607000122

Extra Handgreep Ø43 MM ZWART
754 1612025031 9.53 11.53

Extra Handgreep
754 1619PB4323 7.58 9.17

Zeskant moer
754/20 2915011007 0.83 1.00

Vleugelschroef
754/30 1613480007 1.18 1.43

Spanplaat M6
754/50 2608040014 2.24 2.71

Vleugelschroef
754/60 1613480008 1.18 1.43

Niet meer leverbaar, geen vervanging
755 1613001005

Boorklauw
756 1608571069 20.42 24.71

Boorhoudersleutel
756/800 2607950007 5.33 6.45

Niet meer leverbaar, geen vervanging
804 2607200209

Leid Voor Netaansluiting
805 1607000385 11.88 14.37

Niet meer leverbaar, geen vervanging
813 2600917902

Arreteerkap
816/20 2601322013 1.18 1.43

Koolborstelset
816/40 2604321905 8.45 10.22

Schakelaar
825 2607200231 12.41 15.02

Plaatschroef
826 2912401020 0.83 1.00

LAGERBRUG
838 2605807915 15.71 19.01

Typeplaat
888 160111A3H3 1.94 2.35
