Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0603166680 ( CSB700-2RE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0603166680 ( CSB700-2RE )

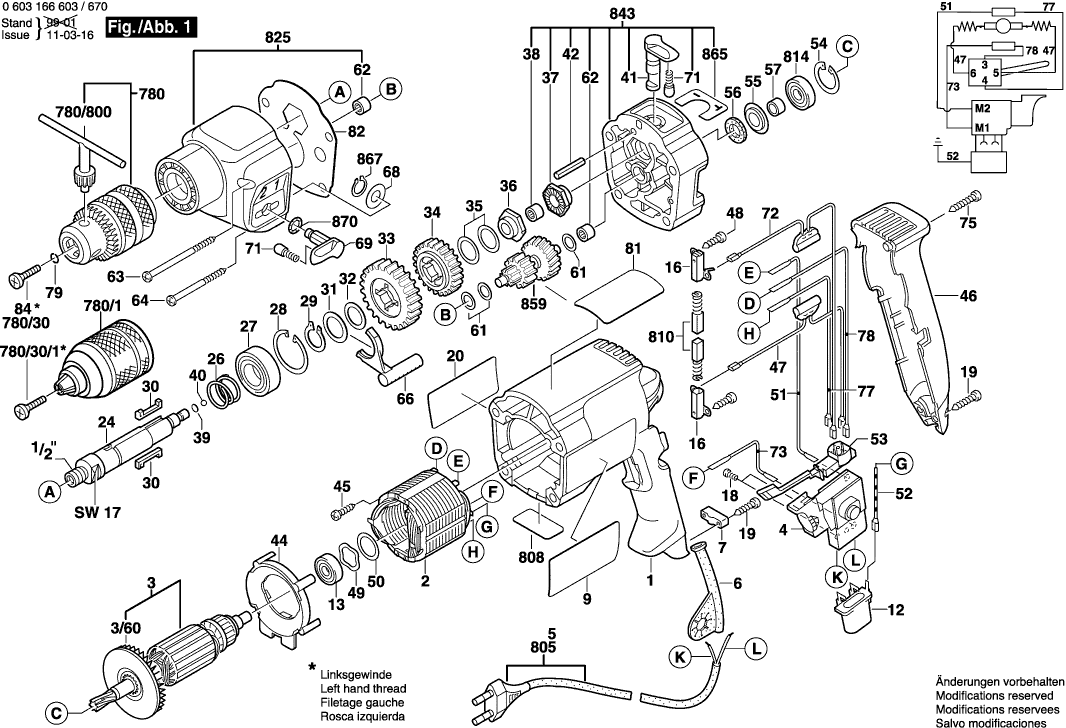

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0603166680 ( CSB700-2RE )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis GROEN
1 2605104295 13.93 16.86

Poolschoen
2 1604220254 18.19 22.01

Niet meer leverbaar, geen vervanging
3 2604010739

Ventilator
3/60 2606610029 1.94 2.35

Schakelaar
4 2607200190 49.56 59.97

Doorvoerbuisje
6 2600703012 2.24 2.71

Leidinghouder
7 2601035001 1.18 1.43

Firmaplaat ZONZIJDE
9 2601119415 2.71 3.28

Niet meer leverbaar, geen vervanging
12 2607329114

Groefkogellager
13 1900905018 13.93 16.86

Borstelhouder
16 2604337003 1.70 2.06

Cilinderkopschroef
18 2603410001 1.18 1.43

Torx-lenskopschroef
19 2603490022 0.83 1.00

Aanwijzingsplaat SCHADUWZIJDE
20 2601119413 2.71 3.28

Niet meer leverbaar, geen vervanging
24 2606135013

Drukveer
26 2604616002 1.18 1.43

Groefkogellager
27 1900905163 8.45 10.22

Borgring
28 2916660014 1.18 1.43

Borgring
29 2916650008 1.18 1.43

Platte Spie
30 2602300028 4.10 4.96

Bevestigingsschijf
31 2600101671 1.18 1.43

Compensatieschijf
32 2600101515 0.83 1.00

Recht Tandwiel Z=48
33 2606317063 9.53 11.53

Recht Tandwiel Z=36
34 2606317062 9.53 11.53

Compensatieschijf
35 2600101616 2.24 2.71

Compensatieschijf
35 2600101617 1.18 1.43

Bevestigingsschijf
36 2600190070 4.70 5.69

Grendelschijf
37 2600190063 4.10 4.96

Naaldhuls
38 2600917003 2.24 2.71

Afstandsschijf
39 2600000030 1.18 1.43

Afstandsschijf
39 2600000012 0.83 1.00

Afstandsschijf
39 2600000014 0.83 1.00

Kogel
40 1903230010 0.83 1.00

Draaiknop
41 2602026017 5.83 7.05

Spanstift
42 2917780105 0.83 1.00

Afdekschijf
44 2601328033 2.71 3.28

Plaatschroef
45 2603435086 1.18 1.43

Carterdeksel GROEN
46 2605132048 5.33 6.45

Ontstoringsfilter
47 2604465097 4.70 5.69

Torx-lenskopschroef
48 2603490017 1.70 2.06

Compensatieschijf
49 2600150004 1.70 2.06

Afstandsschijf
50 2600101027 1.18 1.43

Afstandsschijf
50 2600101665 1.18 1.43

Afstandsschijf
50 2600101667 1.18 1.43

Elektrische Leiding
51 2604448005 1.18 1.43

Aardleiding
52 2604448097 1.18 1.43

Schakelaar
53 2607200231 12.41 15.02

Borgring
54 2916660008 1.70 2.06

Schotelschijf
55 2600500002 1.18 1.43

Viltring
56 2600108077 1.18 1.43

Stekerbus
57 2600400008 1.18 1.43

Compensatieschijf
61 2600100607 1.18 1.43

Naaldhuls
62 2600914010 2.24 2.71

Niet meer leverbaar, geen vervanging
63 2603435070

Niet meer leverbaar, geen vervanging
64 2603435071

Stelschuif
66 2602033006 2.24 2.71

Afstandsschijf
68 2600100618 0.83 1.00

Draaiknop ZWART
69 2602026038 4.70 5.69

Arreteerkap
71 2600590006 1.18 1.43

Ontstoringsfilter
72 2604465086 4.70 5.69

Verbindingskabel
73 2604448146 1.18 1.43

Torx-lenskopschroef
75 2603490024 1.18 1.43

Verbindingskabel
77 2604448100 0.83 1.00

Verbindingsleiding
78 2604448074 1.70 2.06

Snapring
79 2604601004 1.18 1.43

Zelfklevende Plaat
81 2601110117 1.18 1.43

Platte Pakkingsring
82 2601073012 0.83 1.00

Extra Handgreep Ø43 MM ZWART
753 1612025031 9.53 11.53

Extra Handgreep
753 1619PB4323 7.58 9.17

Zeskant moer
753/20 2915011007 0.83 1.00

Vleugelschroef
753/30 1613480007 1.18 1.43

Spanplaat M6
753/50 2608040014 2.24 2.71

Vleugelschroef
753/60 1613480008 1.18 1.43

Diepteaanslag 210
754 2603001019 0.83 1.00

Niet meer leverbaar, geen vervanging
756 2607000122

SNELSPANBOORHOUDER
780/1 2608572123 60.65 73.39

Niet meer leverbaar, geen vervanging
780/30/1 2603421213

Leid Voor Netaansluiting
805 1607000388 9.53 11.53

Typeplaat
808 160111A3H3 1.94 2.35

Koolborstelset
810 2604321905 8.45 10.22

Groefkogellager
814 2600905039 9.53 11.53

Transmissiehuis GROEN
825 2605806987 15.71 19.01

Tussenflens
843 2605700936 49.56 59.97

Tandas Z= 10/22/29
859 2606100903 20.42 24.71

Zelfklevende Plaat BOREN/KLOPBOREN
865 2601110076 1.18 1.43

Borgring
867 2916080007 1.94 2.35

Onderdelenset
870 2607010226 1.18 1.43
