Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3603A30100 ( EASYIMPACT570 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3603A30100 ( EASYIMPACT570 )

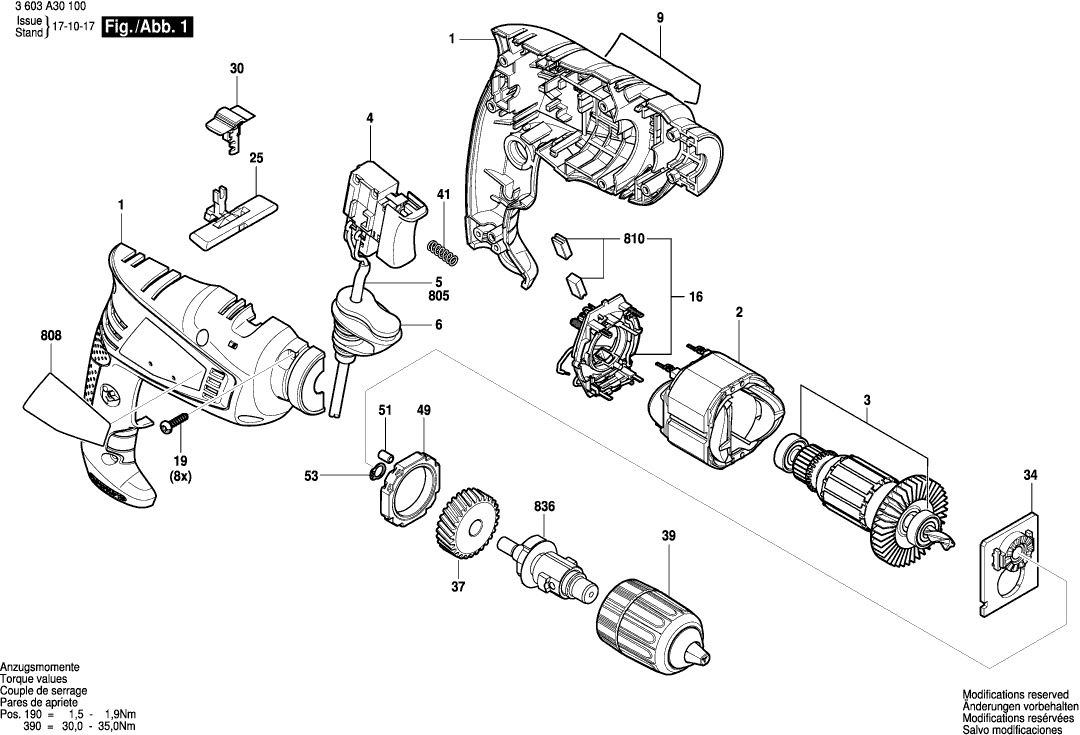

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3603A30100 ( EASYIMPACT570 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Apparatuurhuis
1 16058065BM 11.88 14.37

Poolschoen
2 2609007817 11.88 14.37

Anker
3 2609007816 20.42 24.71

Schakelaar
4 2607200655 10.73 12.98

Doorvoerbuisje
6 2609006376 0.83 1.00

Firmaplaat
9 160111A37M 1.94 2.35

Borstelhouder
16 1600A00887 5.83 7.05

Torx-lenskopschroef
19 2603490022 0.83 1.00

Overschakelaar
25 1600A008BK 0.83 1.00

Overschakelaar
30 1600A012A2 5.33 6.45

Lagerbrug
34 1600A00ME5 8.45 10.22

Transmissie
37 160630000P 5.83 7.05

Snelspanboorhouder
39 1600A02A90 17.13 20.73

Drukveer
41 2609002581 0.83 1.00

Borgring
49 2609003189 3.31 4.01

Cilinderton
51 2609007046 0.83 1.00

Borgring
53 2916640005 0.83 1.00

Extra Handgreep
654 160202508W 9.53 11.53

Diepteaanslag
655 2609005615 3.31 4.01

Leid Voor Netaansluiting
805 1607000387 8.45 10.22

Typeplaat
808 160111A4Z5 1.94 2.35

Koolborstelset
810 2609003994 6.54 7.91

BOORSPIL
836 1600A00ZX9 10.73 12.98
