Bosch GAH 500 DSR tekeningen en onderdelen

Zoek naar onderdelen:

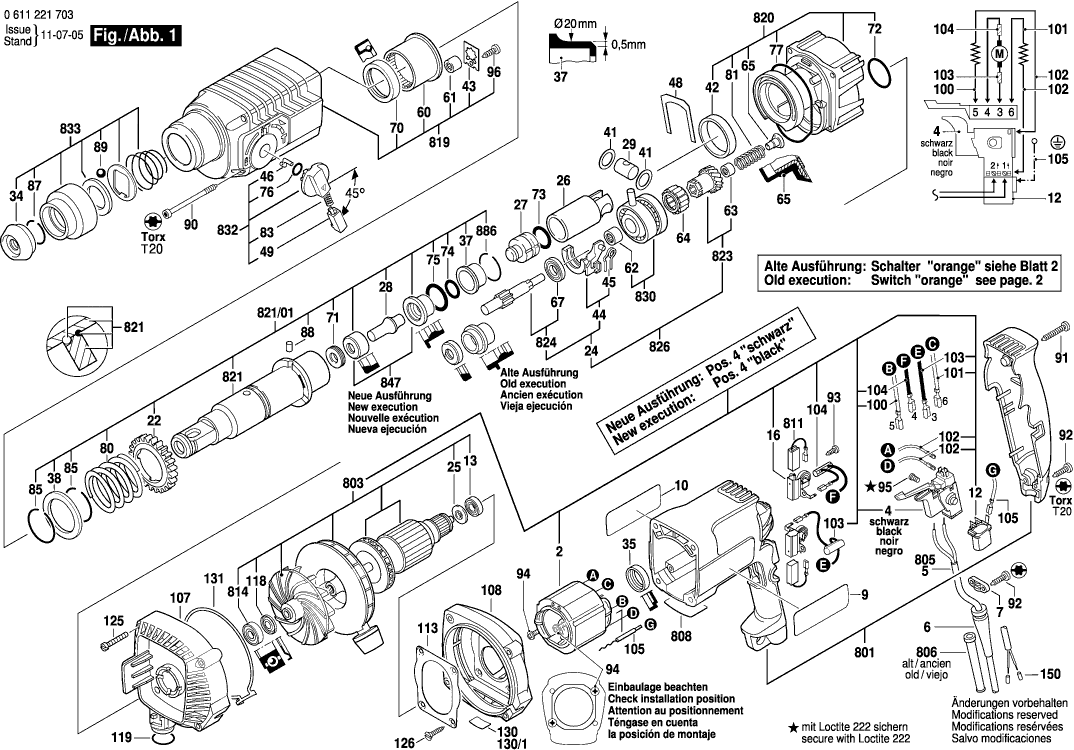

Tekeningen van de Bosch GAH 500 DSR

Op het typeplaatje hoort referentie 0611221703 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als dit nummer overeenkomt.

Onderdelen lijst van de Bosch GAH 500 DSR

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal in te vullen aan het einde van de regels. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop 'Onderdelen bestellen' klikken. De prijzen hieronder zijn inclusief btw.
22604220722Poolschoen€ 19,59
41617200077Schakelaar€ 28,52
62600703018Doorvoerbuisje€ 1,89
71611035005Leidinghouder€ 1,62
91611110628Firmaplaat€ 1,89
101611110632NIET MEER LEVERBAAR
121617328026Ontstoringsfilter€ 5,59
131610900037Kogellager€ 1,89
161617000343Borstelhouder€ 8,08
221616317602Recht Tandwiel€ 9,14
241617000518Tandas€ 35,37
251610121002Afstandsschijf€ 1,11
261618700062Hamerzuiger€ 11,40
271618710057Slagblok€ 13,00
281613124040Slagbout€ 3,92
291613105012Zuigerpen€ 2,60
341610508008Veiligheidsdop€ 1,62
351610206021Rubbersluitring€ 1,11
371610390017Dempingsbus€ 3,92
381610102026Steunschijf€ 1,89
411610101011Afstandsschijf€ 1,11
421610202015Glijlager€ 2,15
431611098005Zekeringplaat€ 2,15
441615820092Schakelstuk€ 2,15
451614651014Schakelveer€ 1,62
461614690002Aandrijfpen€ 1,11
481611016003Bevestigingsplaat€ 1,62
491612026035Schakelaarknop€ 1,11
601610910073Naaldlager€ 8,08
611610910098Naaldhuls€ 2,60
621610910074Naaldhuls€ 2,60
631610910064Naaldhuls€ 2,15
641610913010Naaldkrans€ 3,18
651610591016Glijlager€ 1,89
671610905016Groefkogellager€ 7,26
701610283019Asafdichtring€ 5,59
711610290029Afstrijker€ 1,89
721610210068O-Ring€ 1,11
731610210187O-Ring€ 1,62
741610210104O-Ring€ 1,89
751610210105O-Ring€ 2,15
761610210046O-Ring€ 1,11
771610210106O-Ring€ 1,89
801614634005Drukveer€ 1,11
811614611009Drukveer€ 1,11
831614611006Drukveer€ 2,60
851614601011Snapring€ 1,11
872916540012Snapring€ 1,89
881613200007Rol€ 1,11
891903230013Kogel€ 1,11
901613410004Cilinderkopschroef€ 1,11
912603490026Lenskopschroef€ 1,00
922603490023Torx-Lenskopschroef€ 1,00
932910211005Plaatschroef€ 1,00
942603435015Kruiskopschroef€ 1,11
952603410001Cilinderkopschroef€ 1,11
962912401018Plaatschroef€ 1,00
1001614448017Verbindingsleiding€ 1,62
1012604448137NIET MEER LEVERBAAR
1022604448005Elektrische Leiding€ 1,11
1032604465097Ontstoringsfilter€ 4,51
1042604465086Ontstoringsfilter€ 4,51
1051614449011NIET MEER LEVERBAAR
1071615190042Ventilatorhuis€ 22,78
1081615190044Koelhuis€ 19,59
1131611038017NIET MEER LEVERBAAR
1182916130027Afdichtschijf€ 4,51
1191610210045O-Ring€ 1,89
1202602025070Extra Handgreep€ 11,40
1211618040048Gereedschapsklem€ 6,26
1221613490002Hamerschroef€ 2,15
1231611316006Klemring€ 1,89
1252910021168NIET MEER LEVERBAAR
1261613435005Plaatschr-/Verzonk Kop€ 1,89
1301611110640NIET MEER LEVERBAAR
1311611015039Afdichtschijf€ 3,18
6531610591008Afsluitstop€ 5,11
8011617000477Motorhuis€ 13,36
8022604220514NIET MEER LEVERBAAR
8031614010796Anker€ 97,82
8051614460026Leid Voor Netaansluiting€ 13,36
8062600703013Doorvoerbuisje€ 1,89
8081601106035Typeplaat€ 1,89
8111607014117Koolborstel€ 7,26
8121607328040Ontstoringsfilter€ 5,11
8141610905048Groefkogellager€ 6,26
8162604337016Borstelhouder€ 1,11
8171615132047Carterdeksel€ 4,51
8191615806093Transmissiehuis€ 42,99
8201617000981Tussenflens€ 22,78
8211616490061Arrasteerhuls€ 53,01
8231616328042Tandhuls€ 35,37
8261617000517Tandas€ 70,72
8301615819018Aandrijflager€ 58,18
8321612026037Knevelgreep€ 9,14
8331617000163Beschermhuls€ 5,59
8471617000348Geleidering€ 11,40
8861614601024Snapring€ 1,11
8902604448145NIET MEER LEVERBAAR
8912604448004Verbindingsleiding€ 1,11
8922604465087Ontstoringsfilter€ 4,51
8932600034003Plaat€ 2,60
8991617000682Ombouwset€ 162,02
821011616490060Arrasteerhuls€ 70,72
