Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601974103 ( GAS12-30F )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601974103 ( GAS12-30F )


Onderdelen tekening 1
Klik voor vergroting

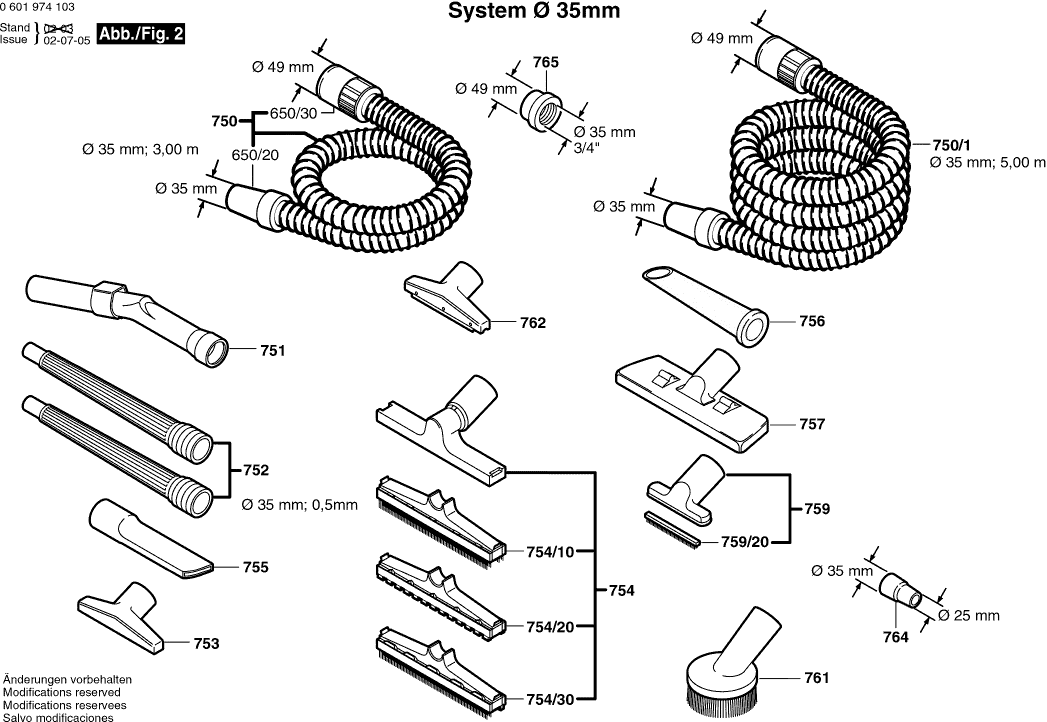

Onderdelen tekening 2
Klik voor vergroting

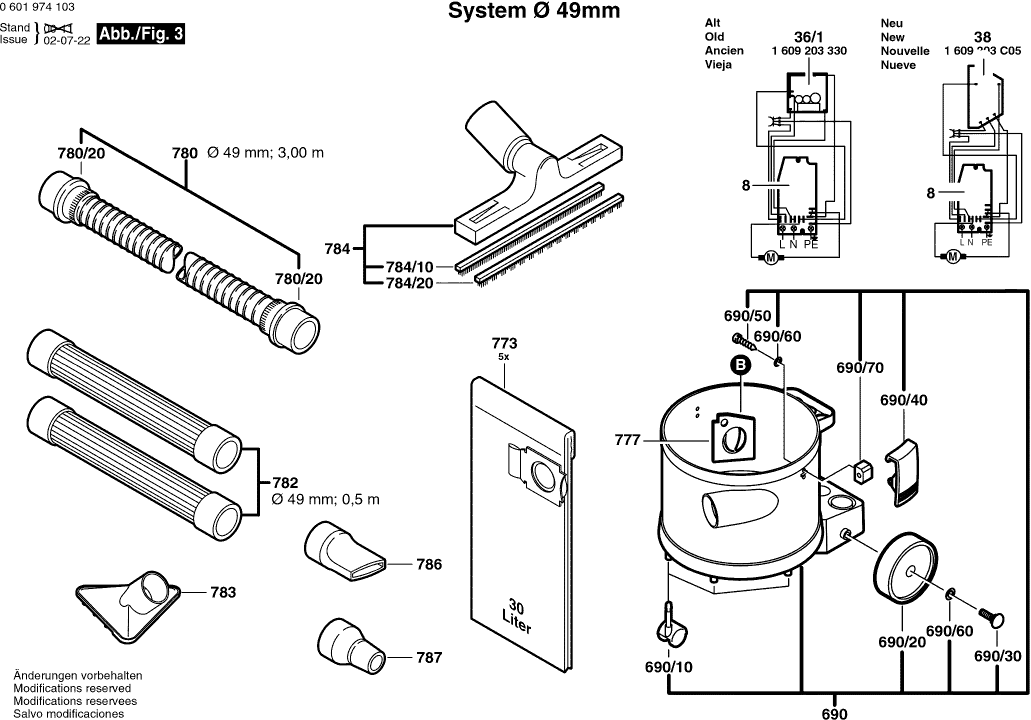

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Bosch 0601974103 ( GAS12-30F )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Afdekkap
4 1609202692 26.84 32.48

Contactdoos
5 1609200948 15.71 19.01

Plaatschroef
6 2910601412 1.94 2.35

Plaatschroef
6 2910611015 1.18 1.43

Niet meer leverbaar, geen vervanging
8 1609201658

Leidinghouder
10 1609202693 1.18 1.43

Typeplaat
11 1601118190 1.18 1.43

Leid Voor Netaansluiting
16 1609202722 23.75 28.74

Niet meer leverbaar, geen vervanging
17 1609201666

Afdichtring
20 1609201669 4.70 5.69

Niet meer leverbaar, geen vervanging
23 1609203478

Niet meer leverbaar, geen vervanging
24 1609202764

Niet meer leverbaar, geen vervanging
25 1609203423

Tussenflens
26 1609203475 33.45 40.47

Niet meer leverbaar, geen vervanging
28 1609201677

Niet meer leverbaar, geen vervanging
30 1609203499

Plaatschroef
31 2910611015 1.18 1.43

Firmaplaat
32 1601118191 4.70 5.69

Plaatschroef 3,5x32 MM
35 1609201681 1.18 1.43

Plaatschroef
35 2910611015 1.18 1.43

Niet meer leverbaar, geen vervanging
36 1609203C05

Niet meer leverbaar, geen vervanging
37 1609202698

Niet meer leverbaar, geen vervanging
38 1609200952

Niet meer leverbaar, geen vervanging
39 1609201684

Niet meer leverbaar, geen vervanging
43/20 1609202200

Aanwijzingsplaat
43/30 1601110830 1.94 2.35

Dempschijf
58 1609203714 1.18 1.43

Niet meer leverbaar, geen vervanging
217 1609203B12

Afdichtring
220 1609203B13 5.33 6.45

Afzuiger
222 1609203Z37 220.13 266.36

Niet meer leverbaar, geen vervanging
237 1609203B15

Aansluitstuk
650/20 1609203V36 20.42 24.71

Aansluitstuk
650/30 1609390580 4.70 5.69

STOFRESERVOIR BLAUW
690 1609203931 101.94 123.35

Schoepenwiel
690/10 1609202703 5.33 6.45

Schoepenwiel Ø 100 MM
690/20 1609202707 7.58 9.17

Schoepenwiel Ø 125 MM
690/20 1609202721 5.33 6.45

Torx-lenskopschroef
690/30 2603490024 1.18 1.43

Niet meer leverbaar, geen vervanging
690/40 1609202708

Plaatschroef DIN 7981-ST3,5x16-C-H
690/50 2910611012 1.70 2.06

Onderlegschijf
690/60 1609202726 1.18 1.43

Niet meer leverbaar, geen vervanging
690/70 1609203179

Geen informatie beschikbaar, niet bestelbaar
743 2607432001

Geen informatie beschikbaar, niet bestelbaar
750 2607000837

Geen informatie beschikbaar, niet bestelbaar
750/1 1609202230

Geen informatie beschikbaar, niet bestelbaar
751 2607000164

Geen informatie beschikbaar, niet bestelbaar
752 2607000162

Geen informatie beschikbaar, niet bestelbaar
753 2607000170

Geen informatie beschikbaar, niet bestelbaar
754 1609390478

Platte Borstel
754/10 1609390493 18.19 22.01

Platte Borstel
754/20 1609390494 9.53 11.53

Borstel
754/30 1609390495 12.41 15.02

Geen informatie beschikbaar, niet bestelbaar
755 2607000165

Geen informatie beschikbaar, niet bestelbaar
756 1609201229

Geen informatie beschikbaar, niet bestelbaar
757 1609201230

Geen informatie beschikbaar, niet bestelbaar
759 2607000166

Borstelinzetstuk
759/20 1609202534 2.24 2.71

Geen informatie beschikbaar, niet bestelbaar
761 1609390481

Adapter v. stofafzuiging Ø 35 MM
762 2607000168 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
764 1600499005

Geen informatie beschikbaar, niet bestelbaar
765 1609200933

Geen informatie beschikbaar, niet bestelbaar
773 2605411061

Geen informatie beschikbaar, niet bestelbaar
777 2607001248

Geen informatie beschikbaar, niet bestelbaar
780 2607000167

Aansluitstuk
780/20 1609390577 4.70 5.69

Geen informatie beschikbaar, niet bestelbaar
782 1609200968

Adapter v. stofafzuiging Ø 49 MM
783 2607000169 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
784 1609200970

PLATTE BORSTEL
784/10 1609201109 6.54 7.91

PLATTE BORSTEL
784/20 1609201110 5.83 7.05

Geen informatie beschikbaar, niet bestelbaar
786 1609200971

Geen informatie beschikbaar, niet bestelbaar
787 1609200976

Ombouwset 230V
822 1609203G98 271.34 328.32
