Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601J7B000 ( GAS15L )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601J7B000 ( GAS15L )

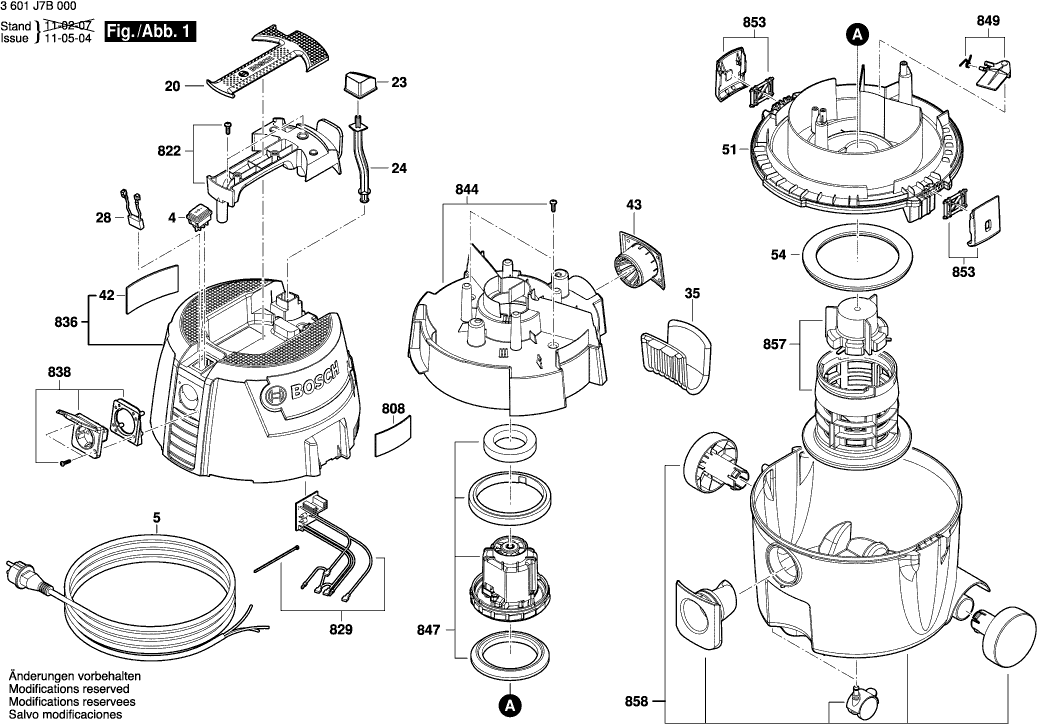

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Bosch 3601J7B000 ( GAS15L )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Aan/uit-schakelaar
4 1600A000LH 23.75 28.74

Leid Voor Netaansluiting
5 1600A000LR 60.65 73.39

Steelkap
20 1600A000KJ 5.33 6.45

Druktoets
23 1600A000KS 1.94 2.35

Drukstaaf
24 1600A000KR 3.31 4.01

Ontstoringscondensator
28 1600A000LL 13.93 16.86

Slanggeleiding
35 1600A000KP 7.58 9.17

Waarschuwingsplaatje
42 1600A000MD 3.31 4.01

Uitlaatrooster
43 1600A000KL 3.31 4.01

Basisplaat
51 1600A000KT 29.75 36.00

Afdichtring
54 1600A000M0 5.33 6.45

Luchtslang
650 1600A000JF 44.82 54.23

Instelbuis
651 1600A000JK 20.42 24.71

Geleidingsband
654 1600A000JM 15.71 19.01

Kabelclip
658 1600A000LK 0.83 1.00

Typeplaat
808 1601118V07 1.94 2.35

Handgreep
822 1600A000P9 10.73 12.98

Printplaat
829 1600A000PA 55.25 66.85

Afdekkap
836 1600A000PB 36.85 44.59

Contactdoos
838 1600A000PC 23.75 28.74

Luchtgeleiding
844 1600A000PD 18.19 22.01

Afzuiger
847 1600A000PE 168.86 204.32

Klep
849 1600A000PF 5.33 6.45

Klep
853 1600A000PG 4.70 5.69

Filtermand
857 1600A000PH 26.84 32.48

Magazijn
858 1600A000PJ 67.25 81.37
