Bosch GAS50 tekeningen en onderdelen

Zoek naar onderdelen:
BoschOp het typeplaatje hoort referentie 0 601 989 108 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als deze referentie overeenkomt. Meerdere varianten: Als het typenummer niet overeenkomt, bekijk dan het overzicht om het juiste model te selecteren.

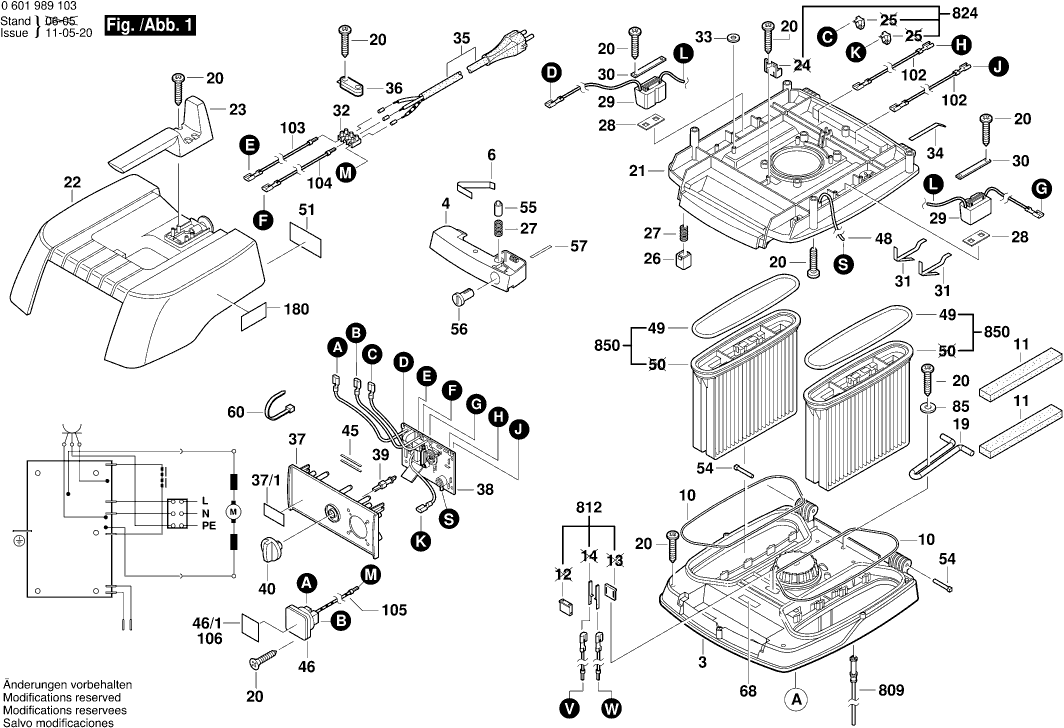

Tekeningen van de BOSCH GAS50

Onderdelen lijst van de Bosch GAS50

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw.
Motorhuis
31600A000R5Motorhuis€ 44,73
Grendelsluiting
41609203D07Grendelsluiting€ 7,56
Contactvinger
51609203C27Contactvinger€ 3,29
Bladveer
61609203C28Bladveer€ 1,96
Geluiddempende Mat
71609203C29Geluiddempende Mat€ 7,56
Geluiddempende Mat
81609203C30Geluiddempende Mat€ 13,89
Afdichtsnoer
101609203C32Afdichtsnoer€ 7,56
Afdichtsnoer
10/11609203C33Afdichtsnoer€ 8,42
Luchtfilter
111609203C34Luchtfilter€ 1,96
Afdichtring
151609201669Afdichtring€ 4,71
Afdichtring
171609203B13Afdichtring€ 5,31
Steun
191600A000RWSteun€ 5,31
Plaatschroef
202910611015Plaatschroef€ 1,16
Tussenbehuizing
211600A000R7Tussenbehuizing€ 29,68
Afdekkap
221609203C42Afdekkap€ 29,68
Handgreep
231609203C43Handgreep€ 8,42
Drukstuk
261609203C46Drukstuk€ 1,00
Drukveer
271609201685Drukveer€ 1,69
Afdichtschijf
281609201663Afdichtschijf€ 1,69
Opbouwtrilmotor
291609201662Opbouwtrilmotor€ 91,40
Bevestigingsplaat
301609203C48Bevestigingsplaat€ 1,69
Contactbeugel
311609203C49Contactbeugel€ 1,69
Klem
321609203C50Klem€ 1,96
Aandrukker
331609203C51Aandrukker€ 1,00
Contactveer
341609203C52Contactveer€ 1,00
Leid Voor Netaansluiting
351609203C53Leid Voor Netaansluiting€ 44,73
Leidinghouder
361609203C54Leidinghouder€ 1,16
Frontscherm
371609203C38Frontscherm€ 9,51
Printplaat Met Componente
381609203D12Printplaat Met Componente€ 91,40
As
391609203W42As€ 1,16
Schakelaarknop
401609203C58Schakelaarknop€ 3,29
Schakelveer
451609203C62Schakelveer€ 1,16
Contactdoos
461609203C63Contactdoos€ 20,39
Kunststof Slang
481609203C65Kunststof Slang€ 1,96
Afdichtring
491609203C66Afdichtring€ 4,71
Niet bestelbaar
511601118E25Niet bestelbaar
Lagerbout
541609203C70Lagerbout€ 1,69
Sluitpen
551609203C71Sluitpen€ 1,96
Sluitelement
561609203C72Sluitelement€ 1,96
Sluitveer
571609203C73Sluitveer€ 8,42
Onderstel
581609203C74Onderstel€ 1,16
Kabelbinder
601609203C76Kabelbinder€ 1,00
Koolborstelset
661609203Z24Koolborstelset€ 36,78
Waarschuwingsplaatje
681601118C61Waarschuwingsplaatje€ 2,70
Afsluitstop
741609202727Afsluitstop€ 2,70
Stuurrol
751609203K69Stuurrol€ 11,86
Stofreservoir
801609203C88Stofreservoir€ 168,55
As
821609203C90As€ 10,72
Schoepenwiel
831609203C91Schoepenwiel€ 15,69
Onderlegschijf
851609202726Onderlegschijf€ 1,16
Plaatschroef
862910611015Plaatschroef€ 1,16
Beugel
871609203C93Beugel€ 49,49
Borgveer
881609203C94Borgveer€ 5,31
Slang
891609203C87Slang€ 23,70
Afsluitstop
901609203D00Afsluitstop€ 10,72
Kabelbinder
911609203D01Kabelbinder€ 1,16
Niet bestelbaar
921609203E24Niet bestelbaar
Verbindingsleiding
1011609203Z25Verbindingsleiding€ 7,56
Verbindingsleiding
1021609203C96Verbindingsleiding€ 1,96
Verbindingsleiding
1031609203C97Verbindingsleiding€ 2,24
Verbindingsleiding
1041609203C98Verbindingsleiding€ 2,24
Verbindingsleiding
1051609203U04Verbindingsleiding€ 3,29
Luchtslang
6501600A000VYLuchtslang€ 113,10
Aansluitstuk
650/11609203V36Aansluitstuk€ 20,39
Instelbuis
6511609202525Instelbuis€ 23,70
Afzuigbuis
6521609202527Afzuigbuis€ 13,89
Adapter V. Stofafzuiging
6531609202526Adapter V. Stofafzuiging€ 15,69
Niet meer leverbaar
6542609390006Niet meer leverbaar
Platte Borstel
654/11609390493Platte Borstel€ 18,15
Platte Borstel
654/21609390494Platte Borstel€ 9,51
Borstel
654/31609390495Borstel€ 13,52
Voegenzuigmond
6551609202532Voegenzuigmond€ 7,56
Niet bestelbaar
6731609203C80Niet bestelbaar
Tussenflens
8011609203C39Tussenflens€ 26,79
Verbindingsleiding
8021609203C95Verbindingsleiding€ 1,96
Koolborstelset
8031609203C81Koolborstelset€ 36,78
Elektrode
8091609203M84Elektrode€ 5,82
Steker
8121609203C40Steker€ 5,82
Afzuiger
8161609203Z37Afzuiger€ 233,37
Dooscontact
8241609203C75Dooscontact€ 6,52
Luchtfilter
8501609203C78Luchtfilter€ 101,77
Spansluiting
8811609203L96Spansluiting€ 13,52
Luchtslang
8901600A000VYLuchtslang€ 113,10
Aansluitstuk
890/21609203V36Aansluitstuk€ 20,39
Aansluitstuk
8951600A000W0Aansluitstuk€ 26,79
