Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3611J09001 ( GBH18V-26 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3611J09001 ( GBH18V-26 )

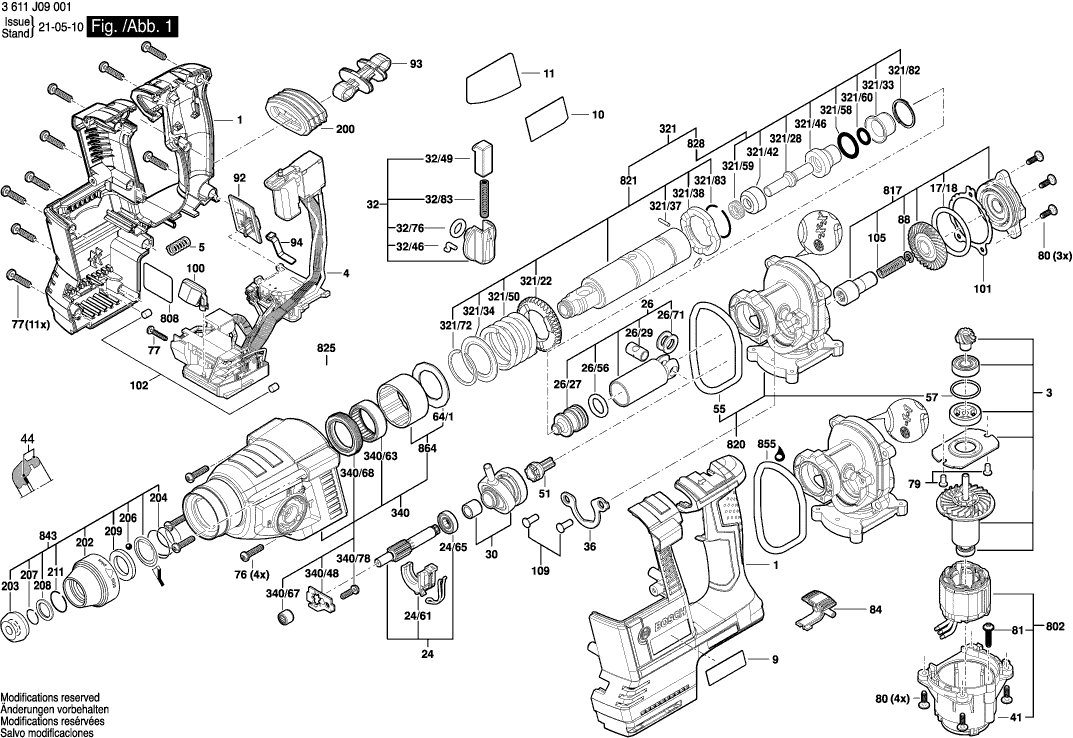

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3611J09001 ( GBH18V-26 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Behuizingsschaal
1 16051082B2 23.75 28.74

Rotor
3 1600A00AR1 44.82 54.23

El.module
4 160723359J 91.56 110.79

Drukveer
5 1609280477 1.18 1.43

Firmaplaat
9 160111C0RN 1.94 2.35

Firmaplaat
10 160111C0RP 1.94 2.35

Aanwijzingsplaat
11 160111C0RX 1.94 2.35

O-ring
17/18 1610210156 1.18 1.43

Tussenas
24 1600A00H7C 13.93 16.86

Schakelstuk
24/61 1600A00MX9 1.18 1.43

Groefkogellager
24/65 1610905016 7.58 9.17

Hamerzuiger
26 1600A00H7D 20.42 24.71

Slagblok
26/27 1600A00733 7.58 9.17

Zuigerpen
26/29 1600A01TD0 3.31 4.01

O-ring
26/56 1610210187 1.70 2.06

Geleideschijf
26/71 1610100016 1.18 1.43

Aandrijflager
30 1600A00H7E 20.42 24.71

Knevelgreep
32 1612026037 7.58 9.17

Aandrijfpen
32/46 1614690002 1.18 1.43

Schakelaarknop
32/49 1612026035 1.18 1.43

O-ring
32/76 1610210046 1.70 2.06

Drukveer
32/83 1614611006 2.71 3.28

Lagerbok
36 1600A007TL 1.70 2.06

Motorhuis
41 16051082B8 4.10 4.96

Regellichaam
51 1600A007JH 5.83 7.05

Afdichtring
55 1610210206 4.70 5.69

O-ring
57 1610210208 1.18 1.43

Steunschijf
64/1 1610190060 1.70 2.06

Schroefdrvoeringsschroef
76 1613435022 1.18 1.43

Torx-lenskopschroef
77 2603490023 0.83 1.00

Schroefdrvoeringsschroef
79 1613435023 0.83 1.00

Torx-lenskopschroef
80 160343000V 0.83 1.00

Torx-flensschroef
81 1603435086 0.83 1.00

Schuifschakelaar
84 1600A001E5 0.83 1.00

Snapring
88 2916660042 0.83 1.00

Regellichaam
92 1600A001ED 1.94 2.35

Geleider
93 1600A00798 7.58 9.17

Bladveer
94 1601200006 0.83 1.00

Lens
100 1600A00752 1.18 1.43

Instelschijf
101 1600A007RX 1.18 1.43

Instelschijf
101 1600A007RY 1.18 1.43

Instelschijf
101 1600A007RZ 1.18 1.43

Rubberbuffer
102 2603100056 1.18 1.43

Drukveer
105 1600A007RE 0.83 1.00

Schroefdrvoeringsschroef
109 160343507U 0.83 1.00

Extra Handgreep
120 160202508X 13.93 16.86

Extra Handgreep
120/120 160202507H 8.45 10.22

Klemring
120/124 1611316021 2.24 2.71

Hamerschroef
120/125 1613490002 3.31 4.01

Gereedschapsklem
120/802 1617000475 7.58 9.17

Vouwbalg
200 1600A001CL 4.10 4.96

Beschermhuls
202 1600A028AU 1.70 2.06

Beschermhuls
202 1610499054 1.70 2.06

Veiligheidsdop
203 1610508047 1.70 2.06

Drukveer
204 1614643003 0.83 1.00

Kogel
206 1903230013 1.70 2.06

Snapring
207 1614601027 0.83 1.00

Bevestigingsschijf
208 1610101629 0.83 1.00

Aanloopschijf
209 1610102025 1.70 2.06

Snapring
211 160460102S 0.83 1.00

Geleidingsband
321 161859712H 73.72 89.20

Recht Tandwiel
321/22 1616312004 9.53 11.53

Slagbout
321/28 1613124081 7.58 9.17

Bevestigingshuls
321/33 1610590014 1.70 2.06

Steunschijf
321/34 1610190067 1.70 2.06

Cilindrische Pen
321/37 1613100019 1.18 1.43

Grendelschijf
321/38 1600A008AG 2.71 3.28

Aanloopring
321/42 1610102073 4.10 4.96

Geleidingsbus
321/46 1610390051 5.33 6.45

Drukveer
321/50 1614611020 2.24 2.71

O-ring
321/58 1610210178 1.18 1.43

Radiaale Asafdichtring
321/59 1610283035 4.70 5.69

O-ring
321/60 1610210176 0.83 1.00

Snapring
321/72 1604601027 0.83 1.00

Snapring
321/82 160015002R 1.18 1.43

Snapring
321/83 1604601028 0.83 1.00

Slagwerkhuis
340 1600A00H7F 26.84 32.48

Zekeringplaat
340/48 1611098008 1.70 2.06

Naaldhuls
340/63 1610910063 4.70 5.69

Naaldhuls
340/67 1610910098 2.71 3.28

Radiaale Asafdichtring
340/68 1610283036 5.83 7.05

Torx-lenskopschroef
340/78 2603490022 0.83 1.00

Diepteaanslag
651 1613001009 2.71 3.28

Accupakket
653 1607A350AS 209.26 253.20

Accupakket GBA 18V 6.0 AH
653 2607337263 168.86 204.32

Accupakket
653 2607337069 101.94 123.35

Zelfklevende Plaat
653/1/22 2601115537 1.18 1.43

Oplaadapparaat
654 2607225933 113.29 137.08

Oplaadapparaat
654 2607225921 101.94 123.35

Stator
802 1600A015E8 40.61 49.14

Typeplaat
808 160111A3H9 1.94 2.35

Lagerflens
817 1607000C8Y 26.84 32.48

Tussenflens
820 1607000C8X 29.75 36.00

Geleidingsband
821 1607000D92 55.25 66.85

SLAGBOUT
828 1600A019F0 29.75 36.00

Beschermhuls
843 1617000582 8.45 10.22

O-ring
855 160021007U 4.70 5.69

Steunschijf
864 1617000A07 8.45 10.22
