Bosch GBH2-20SRE tekeningen en onderdelen

Zoek naar onderdelen:
BoschOp het typeplaatje hoort referentie 0 611 234 703 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als deze referentie overeenkomt. Meerdere varianten: Als het typenummer niet overeenkomt, bekijk dan het overzicht om het juiste model te selecteren.

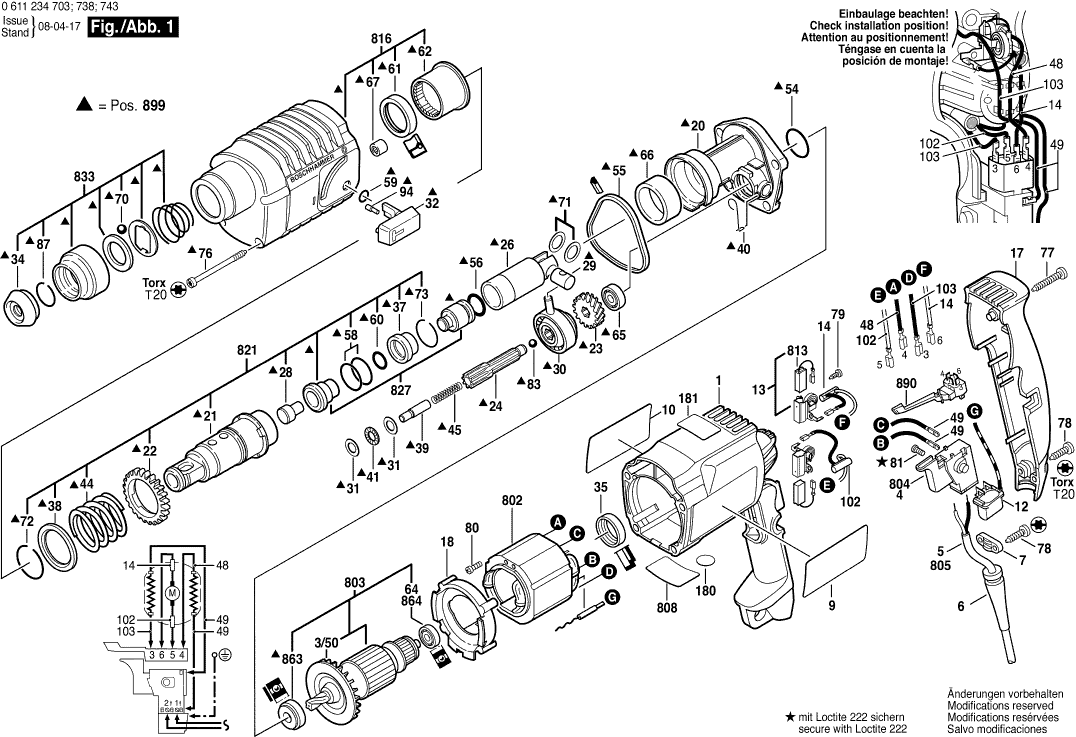

Tekeningen van de BOSCH GBH2-20SRE

Onderdelen lijst van de Bosch GBH2-20SRE

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw.
11615108112Motorhuis€ 11,69
3/501616610072Ventilator€ 1,67
41617200083Schakelaar€ 15,46
62600703018Doorvoerbuisje€ 1,94
71611035005Leidinghouder€ 1,67
91611110821Firmaplaat€ 2,43
101611110821Firmaplaat€ 2,43
121607328040Ontstoringsfilter€ 5,24
131617000343Borstelhouder€ 8,29
142604465086Ontstoringsfilter€ 4,63
171615132065Carterdeksel€ 4,02
181610522008Luchtgeleidingsring€ 1,15
201615700037Tussenflens€ 29,25
211616490058Arrasteerhuls€ 59,63
221616320007Recht Tandwiel€ 5,74
231616320006Niet meer leverbaar
241613060010Tandas€ 39,94
261618700052Hamerzuiger€ 10,55
281613124026Slagbout€ 2,20
291613105012Zuigerpen€ 2,66
301615819005Aandrijflager€ 26,39
311610100003Lagerschijf€ 1,15
321612026023Knevelgreep€ 1,94
341610508008Veiligheidsdop€ 1,67
351610206021Rubbersluitring€ 1,15
371610390011Dempingsbus€ 2,66
381610102022Steunschijf€ 1,67
391613100013Cilindrische Pen€ 1,67
401614690001Borgveer€ 1,15
411610920003Rollenkrans€ 3,25
441614633001Drukveer€ 2,20
451614614001Drukveer€ 1,15
481614431023Verbindingsleiding L=90 Mm Wit€ 1,54
492604448005Elektrische Leiding€ 1,15
541610210068O-ring€ 1,15
551610206023Afdichtring€ 2,20
561610210070O-ring€ 1,94
581610210058O-ring€ 1,94
591610210069O-ring€ 1,15
601610210073O-ring€ 1,67
611610283017Radiaale Asafdichtring€ 5,74
621619P00306Naaldlager€ 7,45
641610905025Groefkogellager€ 5,24
651900900228Groefkogellager€ 5,74
661610301000Lagerbus€ 2,66
671610910064Naaldhuls€ 2,20
701903230013Kogel€ 1,15
711610101011Afstandsschijf€ 1,15
722916540018Snapring€ 2,66
731614601009Snapring€ 1,15
761619P00027Torx-lenskopschroef€ 1,00
771619P00106Schroef€ 1,00
781619P00105Torx-lenskopschroef€ 1,15
791619P00220Torx-lenskopschroef€ 1,00
801613435007Schroefdrvoeringsschroef€ 1,00
812603410001Cilinderkopschroef€ 1,15
831903230309Kogel€ 1,15
872916540012Snapring€ 1,94
941613120017Aanslagbout€ 1,15
1022604465097Ontstoringsfilter€ 4,63
1031614448017Verbindingsleiding€ 1,15
7001617000154Boorhouderschacht€ 26,39
700/202603421226Verzonken Schroef€ 1,15
7011608571069Boorklauw€ 23,37
701/7002607950007Boorhoudersleutel€ 5,24
7111617000133Niet meer leverbaar
711/10/22604601004Snapring€ 1,15
711/201608521004Niet meer leverbaar
711/302607000248Niet meer leverbaar
711/401608511020Niet meer leverbaar
7911615438146Niet meer leverbaar
8022604220429Poolschoen€ 20,09
8031614010039Anker 220-230v€ 72,50
8051614460026Leid Voor Netaansluiting€ 13,70
808160111A3H5Typeplaat€ 1,94
8131617014134Koolborstelset€ 6,41
8161615806077Transmissiehuis€ 39,94
8211617000812Arrasteerhuls Sds-plus€ 90,06
8222602025118Extra Handgreep€ 11,69
822/1201612025019Extra Handgreep€ 5,24
822/1241611316006Klemring€ 1,94
822/1251613490002Hamerschroef€ 2,20
822/8022608040176Gereedschapsklem€ 5,24
8271617000338Slagblok€ 17,88
8331617000163Beschermhuls€ 5,74
8631610905048Groefkogellager€ 6,41
8641610905025Groefkogellager€ 5,24
8791613001009Diepteaanslag€ 2,66
8902607200231Schakelaar€ 10,55
8991617000353Slagmechanisme€ 100,26
