Bosch GBH2-23RE tekeningen en onderdelen

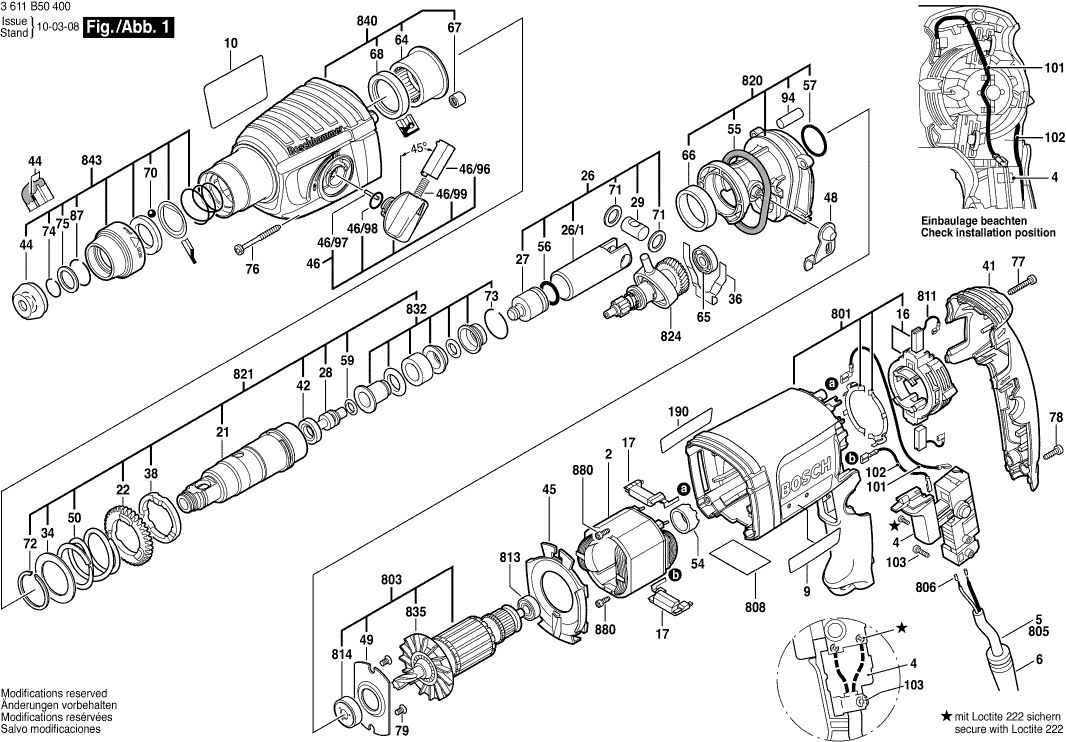

Op het typeplaatje hoort referentie 3 611 B50 400 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als deze referentie overeenkomt.Tekeningen van de BOSCH GBH2-23RE
Onderdelen lijst van de Bosch GBH2-23RE
Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw.
| Poolschoen | ||||
| 2 | 2604220683 | Poolschoen | € 20,39 | |
| Schakelaar | ||||
| 4 | 1617200532 | Schakelaar | € 18,15 | |
| Doorvoerbuisje | ||||
| 6 | 2600703018 | Doorvoerbuisje | € 1,96 | |
| Firmaplaat | ||||
| 9 | 1611110Y72 | Firmaplaat | € 1,96 | |
| Aanwijzingsplaat | ||||
| 10 | 1611110Y73 | Aanwijzingsplaat | € 1,16 | |
| Borstelplaat | ||||
| 16 | 1614336061 | Borstelplaat | € 13,89 | |
| Ontstoringsfilter | ||||
| 17 | 1614465011 | Ontstoringsfilter | € 5,31 | |
| Niet bestelbaar | ||||
| 21 | 2608670730 | Niet bestelbaar | ||
| Recht Tandwiel | ||||
| 22 | 1616312003 | Recht Tandwiel | € 5,82 | |
| Hamerzuiger | ||||
| 26 | 1617000534 | Hamerzuiger | € 18,15 | |
| Hamerzuiger | ||||
| 26/1 | 1618700075 | Hamerzuiger | € 9,51 | |
| Slagblok | ||||
| 27 | 1618710080 | Slagblok | € 5,82 | |
| Slagbout | ||||
| 28 | 1613124077 | Slagbout | € 5,82 | |
| Zuigerpen | ||||
| 29 | 1613105012 | Zuigerpen | € 2,70 | |
| Steunschijf | ||||
| 34 | 1610190067 | Steunschijf | € 1,69 | |
| Spanbeugel | ||||
| 36 | 1601329040 | Spanbeugel | € 1,16 | |
| Bevestigingsschijf | ||||
| 38 | 1610190045 | Bevestigingsschijf | € 4,08 | |
| Niet meer leverbaar | ||||
| 41 | 1615500334 | Niet meer leverbaar | ||
| Aanloopring | ||||
| 42 | 1610422017 | Aanloopring | € 3,29 | |
| Veiligheidsdop | ||||
| 44 | 1610508047 | Veiligheidsdop | € 1,69 | |
| Luchtgeleidingsring | ||||
| 45 | 1610522012 | Luchtgeleidingsring | € 1,00 | |
| Knevelgreep | ||||
| 46 | 1612026128 | Knevelgreep | € 4,71 | |
| Schakelaarknop | ||||
| 46/96 | 1612026035 | Schakelaarknop | € 1,16 | |
| Naald | ||||
| 46/97 | 1903201118 | Naald | € 1,00 | |
| O-ring | ||||
| 46/98 | 1610210046 | O-ring | € 1,16 | |
| Drukveer | ||||
| 46/99 | 1614611006 | Drukveer | € 2,70 | |
| Schakelplaat | ||||
| 48 | 1601021005 | Schakelplaat | € 1,16 | |
| Lagerschild | ||||
| 49 | 1615700044 | Lagerschild | € 1,69 | |
| Drukveer | ||||
| 50 | 1604611037 | Drukveer | € 2,24 | |
| Rubberen Bus | ||||
| 54 | 1610502012 | Rubberen Bus | € 1,00 | |
| Afdichtring | ||||
| 55 | 1610290226 | Afdichtring | € 2,70 | |
| O-ring | ||||
| 56 | 1610210187 | O-ring | € 1,69 | |
| O-ring | ||||
| 57 | 1610210068 | O-ring | € 1,16 | |
| O-ring | ||||
| 59 | 1610210177 | O-ring | € 1,69 | |
| Glijlager | ||||
| 64 | 1610202026 | Glijlager | € 4,08 | |
| Groefkogellager | ||||
| 65 | 1600900037 | Groefkogellager | € 5,82 | |
| Glijlager | ||||
| 66 | 1610202020 | Glijlager | € 1,69 | |
| Naaldhuls | ||||
| 67 | 1610910098 | Naaldhuls | € 2,70 | |
| Radiaale Asafdichtring | ||||
| 68 | 1610283017 | Radiaale Asafdichtring | € 5,82 | |
| Kogel | ||||
| 70 | 1903230013 | Kogel | € 1,16 | |
| Afstandsschijf | ||||
| 71 | 1610101011 | Afstandsschijf | € 1,16 | |
| Snapring | ||||
| 72 | 1604601027 | Snapring | € 1,00 | |
| Snapring | ||||
| 73 | 1614601057 | Snapring | € 1,00 | |
| Snapring | ||||
| 74 | 1614601027 | Snapring | € 1,00 | |
| Bevestigingsschijf | ||||
| 75 | 1610101629 | Bevestigingsschijf | € 1,00 | |
| Schroefdrvoeringsschroef | ||||
| 76 | 160343000A | Schroefdrvoeringsschroef | € 1,00 | |
| Torx-lenskopschroef | ||||
| 77 | 2603490024 | Torx-lenskopschroef | € 1,16 | |
| Torx-lenskopschroef | ||||
| 78 | 2603490022 | Torx-lenskopschroef | € 1,00 | |
| Schroefdrvoeringsschroef | ||||
| 79 | 1613435023 | Schroefdrvoeringsschroef | € 1,00 | |
| Snapring | ||||
| 87 | 2916540012 | Snapring | € 2,24 | |
| Viltdichting | ||||
| 94 | 1610205010 | Viltdichting | € 1,00 | |
| Verbindingsleiding | ||||
| 101 | 1614449014 | Verbindingsleiding | € 1,69 | |
| Verbindingsleiding | ||||
| 102 | 1614449015 | Verbindingsleiding | € 1,16 | |
| Lenskopschroef | ||||
| 103 | 1613435034 | Lenskopschroef | € 1,00 | |
| Extra Handgreep | ||||
| 120 | 1612025072 | Extra Handgreep | € 13,52 | |
| Extra Handgreep | ||||
| 120/120 | 160202507H | Extra Handgreep | € 8,42 | |
| Klemring | ||||
| 120/124 | 1611316006 | Klemring | € 1,96 | |
| Hamerschroef | ||||
| 120/125 | 1613490002 | Hamerschroef | € 2,24 | |
| Gereedschapsklem | ||||
| 120/802 | 2608040176 | Gereedschapsklem | € 5,31 | |
| Firmaplaat | ||||
| 190 | 1611110Y74 | Firmaplaat | € 1,96 | |
| Diepteaanslag | ||||
| 651 | 1613001009 | Diepteaanslag | € 2,70 | |
| Sluiting | ||||
| 691/895 | 1615438431 | Sluiting | € 5,31 | |
| Motorhuis | ||||
| 801 | 1617000523 | Motorhuis | € 33,38 | |
| Anker | ||||
| 803 | 1617000524 | Anker | € 67,13 | |
| Leid Voor Netaansluiting | ||||
| 805 | 1607000392 | Leid Voor Netaansluiting | € 15,69 | |
| Adereindhuls | ||||
| 806 | 1900452012 | Adereindhuls | € 1,00 | |
| Typeplaat | ||||
| 808 | 160111A3H5 | Typeplaat | € 1,96 | |
| Koolborstelset | ||||
| 811 | 1617000525 | Koolborstelset | € 10,95 | |
| Groefkogellager | ||||
| 813 | 1610905025 | Groefkogellager | € 5,31 | |
| Groefkogellager | ||||
| 814 | 1610905048 | Groefkogellager | € 6,52 | |
| Tussenflens | ||||
| 820 | 1617000526 | Tussenflens | € 23,70 | |
| Arrasteerhuls | ||||
| 821 | 1617000V81 | Arrasteerhuls | € 73,59 | |
| Tandas | ||||
| 824 | 1617000892 | Tandas | € 67,13 | |
| Geleidemof | ||||
| 832 | 1617000529 | Geleidemof | € 9,51 | |
| Ventilator | ||||
| 835 | 1616610093 | Ventilator | € 1,69 | |
| Transmissiehuis | ||||
| 840 | 1617000V82 | Transmissiehuis | € 40,55 | |
| Beschermhuls | ||||
| 843 | 1617000531 | Beschermhuls | € 8,42 | |
| Boorhouderschacht | ||||
| 870 | 1617000154 | Boorhouderschacht | € 26,79 | |
| Verzonken Schroef | ||||
| 870/2 | 2603421207 | Verzonken Schroef | € 1,16 | |
| Boorklauw | ||||
| 871 | 1608571088 | Boorklauw | € 23,70 | |
| Boorhoudersleutel | ||||
| 872 | 2607950007 | Boorhoudersleutel | € 5,31 | |
| Kruiskopschroef | ||||
| 880 | 2603435015 | Kruiskopschroef | € 1,00 | |
