Bosch GBH2-24DFR tekeningen en onderdelen

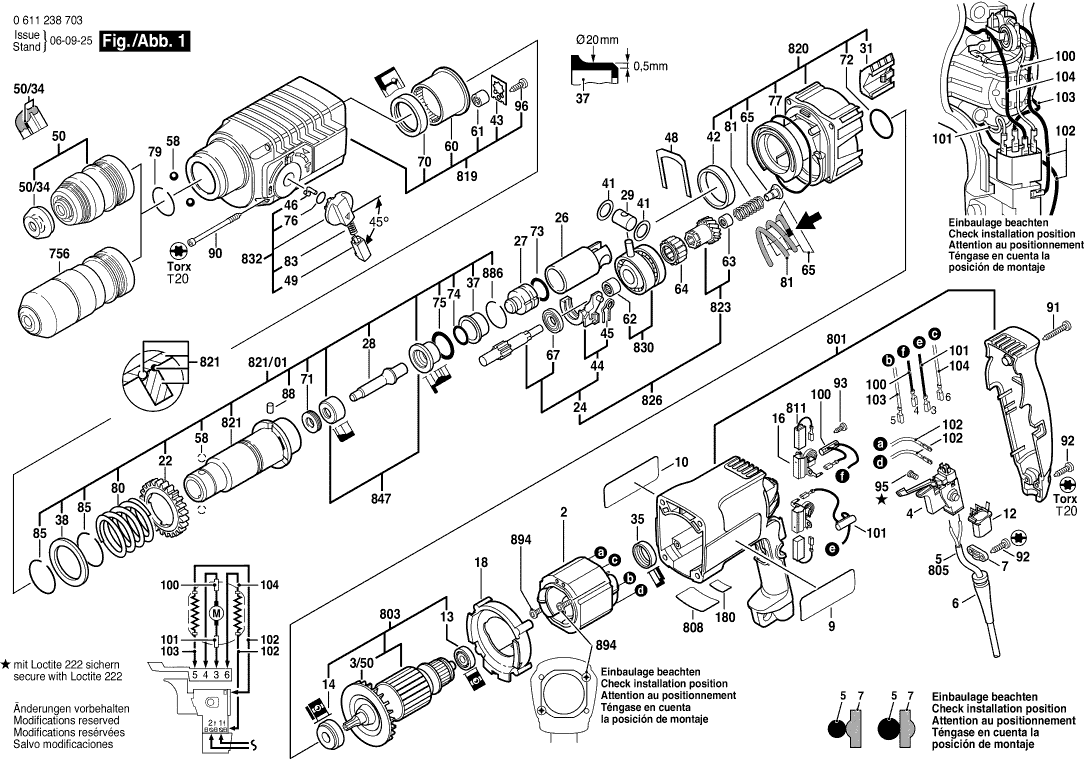

Op het typeplaatje hoort referentie 0 611 238 703 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als deze referentie overeenkomt. Meerdere varianten: Als het typenummer niet overeenkomt, bekijk dan het overzicht om het juiste model te selecteren.Tekeningen van de BOSCH GBH2-24DFR
Onderdelen lijst van de Bosch GBH2-24DFR
Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw.
| 2 | 1614220172 | Poolschoen | € 17,88 | |
| 3/50 | 1616610095 | Ventilator | € 1,67 | |
| 4 | 1617200077 | Schakelaar | € 29,25 | |
| 6 | 2600703018 | Doorvoerbuisje | € 1,94 | |
| 7 | 1611035005 | Leidinghouder | € 1,67 | |
| 9 | 1611110852 | Firmaplaat | € 2,66 | |
| 10 | 1611110853 | Firmaplaat | € 2,66 | |
| 12 | 1617328026 | Ontstoringsfilter | € 5,74 | |
| 13 | 1610905025 | Groefkogellager | € 5,24 | |
| 14 | 1610905048 | Groefkogellager | € 6,41 | |
| 16 | 1617000343 | Borstelhouder | € 8,29 | |
| 18 | 1610522009 | Luchtgeleidingsring | € 1,15 | |
| 22 | 1616317602 | Recht Tandwiel | € 9,37 | |
| 24 | 1617000518 | Tandas | € 36,24 | |
| 26 | 1618700062 | Hamerzuiger | € 11,69 | |
| 27 | 1618710057 | Slagblok | € 13,31 | |
| 28 | 1613124052 | Slagbout | € 4,63 | |
| 29 | 1613105012 | Zuigerpen | € 2,66 | |
| 31 | 1615510003 | Beschermrooster | € 1,94 | |
| 35 | 1610206021 | Rubbersluitring | € 1,15 | |
| 37 | 1610390017 | Dempingsbus | € 4,02 | |
| 38 | 1610102026 | Steunschijf | € 1,94 | |
| 41 | 1610101011 | Afstandsschijf | € 1,15 | |
| 42 | 1610202015 | Glijlager | € 2,20 | |
| 43 | 1611098005 | Zekeringplaat | € 2,20 | |
| 44 | 1615820092 | Schakelstuk | € 1,94 | |
| 45 | 1614651014 | Schakelveer | € 1,15 | |
| 46 | 1614690002 | Aandrijfpen | € 1,15 | |
| 48 | 1611016003 | Bevestigingsplaat | € 1,67 | |
| 49 | 1612026035 | Schakelaarknop | € 1,15 | |
| 50 | 1617000327 | Snelwisselhouder | € 59,63 | |
| 50/34 | 1610508047 | Veiligheidsdop | € 1,67 | |
| 58 | 1903230010 | Kogel | € 1,00 | |
| 60 | 1610910073 | Naaldlager | € 8,29 | |
| 61 | 1610910098 | Naaldhuls | € 2,66 | |
| 62 | 1610910074 | Naaldhuls | € 2,66 | |
| 63 | 1610910064 | Naaldhuls | € 2,20 | |
| 64 | 1610913010 | Naaldkrans | € 3,25 | |
| 65 | 1610591016 | Glijlager | € 2,20 | |
| 67 | 1610905016 | Groefkogellager | € 7,45 | |
| 70 | 1610283019 | Asafdichtring | € 5,74 | |
| 71 | 1610290029 | Afstrijker | € 1,94 | |
| 72 | 1610210068 | O-ring | € 1,15 | |
| 73 | 1610210187 | O-ring | € 1,67 | |
| 74 | 1610210104 | O-ring | € 1,94 | |
| 75 | 1610210105 | O-ring | € 2,66 | |
| 76 | 1610210046 | O-ring | € 1,15 | |
| 77 | 1610210106 | O-ring | € 1,94 | |
| 79 | 1614601026 | Snapring | € 1,15 | |
| 80 | 1614634005 | Drukveer | € 1,15 | |
| 81 | 1614611009 | Drukveer | € 1,15 | |
| 83 | 1614611006 | Drukveer | € 2,66 | |
| 85 | 1614601011 | Snapring | € 1,15 | |
| 88 | 1613200007 | Rol | € 1,15 | |
| 90 | 1603435036 | Plaatschroef | € 1,15 | |
| 91 | 2603490026 | Lenskopschroef | € 1,00 | |
| 92 | 2603490023 | Torx-lenskopschroef | € 1,00 | |
| 93 | 2910211005 | Plaatschroef | € 1,00 | |
| 95 | 2603410001 | Cilinderkopschroef | € 1,15 | |
| 96 | 2912401018 | Plaatschroef | € 1,00 | |
| 100 | 2604465086 | Ontstoringsfilter | € 4,63 | |
| 101 | 2604465097 | Ontstoringsfilter | € 4,63 | |
| 102 | 2604448005 | Elektrische Leiding | € 1,15 | |
| 103 | 1614448017 | Verbindingsleiding | € 1,15 | |
| 104 | 2604448137 | Verbindingsleiding L=78 Mm Wit | € 1,05 | |
| 756 | 1617000328 | Snelspanboorhouder met adapter 1,5 13 mm, SDSplus | € 133,10 | |
| 801 | 1617000477 | Motorhuis | € 13,70 | |
| 803 | 1614010227 | Anker | € 59,63 | |
| 805 | 1614460026 | Leid Voor Netaansluiting | € 13,70 | |
| 808 | 160111A3H5 | Typeplaat | € 1,94 | |
| 811 | 1617014134 | Koolborstelset | € 6,41 | |
| 819 | 1615806093 | Transmissiehuis | € 44,07 | |
| 820 | 1617000981 | Tussenflens | € 23,37 | |
| 821 | 1617000325 | Spantang | € 36,24 | |
| 821/01 | 1617000326 | Spantang | € 59,63 | |
| 822 | 2602025118 | Extra Handgreep | € 11,69 | |
| 822/120 | 1612025019 | Extra Handgreep | € 5,24 | |
| 822/124 | 1611316006 | Klemring | € 1,94 | |
| 822/125 | 1613490002 | Hamerschroef | € 2,20 | |
| 822/802 | 2608040176 | Gereedschapsklem | € 5,24 | |
| 823 | 1616328042 | Tandhuls | € 36,24 | |
| 826 | 1617000517 | Tandas | € 72,50 | |
| 830 | 1615819018 | Aandrijflager | € 54,34 | |
| 832 | 1612026037 | Knevelgreep | € 9,37 | |
| 847 | 1617000348 | Geleidering | € 11,69 | |
| 879 | 1613001009 | Diepteaanslag | € 2,66 | |
| 886 | 1614601024 | Snapring | € 1,15 | |
| 894 | 2603435015 | Kruiskopschroef | € 1,15 |
