Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611228603 (GBH2-24DSE)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

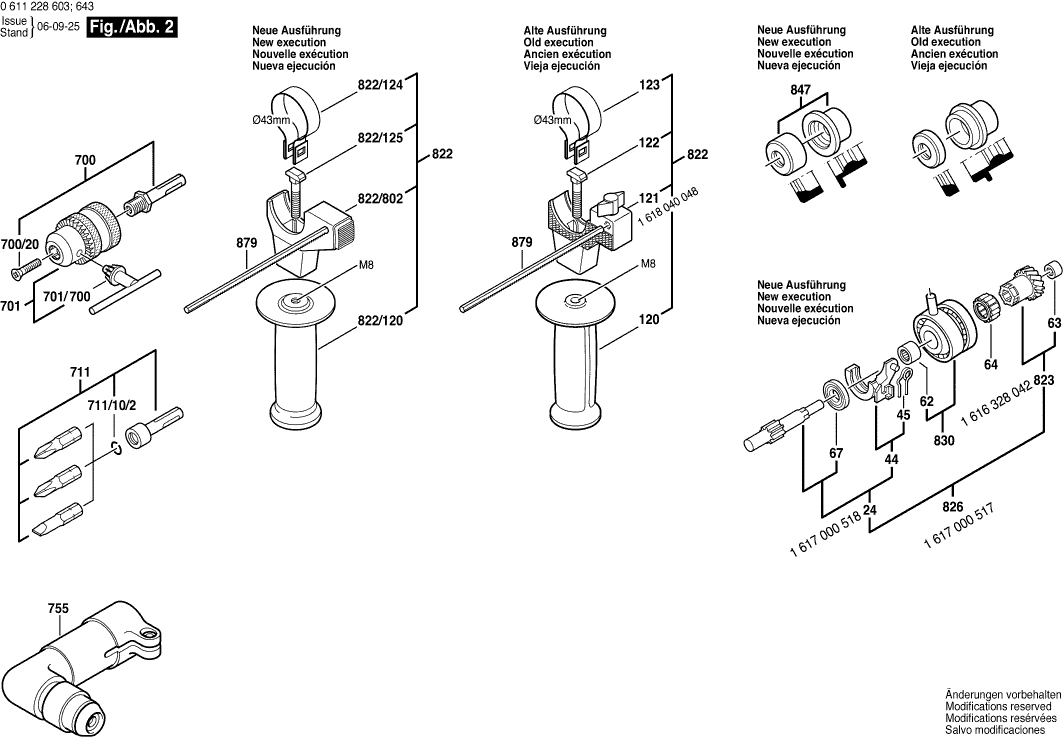

Tekeningen van de Bosch 0611228603 (GBH2-24DSE)
Onderdelen lijst van de Bosch 0611228603 (GBH2-24DSE)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| POOLSCHOEN | ||||
| 2 | 1614220172 | 21.30 | 25.77 | |
| VENTILATOR | ||||
| 3/60 | 1616610095 | 2.08 | 2.52 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 2607200204 | |||
| DOORVOERBUISJE | ||||
| 6 | 2600703018 | 2.40 | 2.90 | |
| LEIDINGHOUDER | ||||
| 7 | 1611035005 | 2.08 | 2.52 | |
| FIRMAPLAAT | ||||
| 9 | 1611110X33 | 3.44 | 4.16 | |
| AANWIJZINGSPLAAT | ||||
| 10 | 1611110563 | 4.18 | 5.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 12 | 1617328025 | |||
| GROEFKOGELLAGER | ||||
| 13 | 1610905025 | 6.73 | 8.14 | |
| GROEFKOGELLAGER | ||||
| 14 | 1610905048 | 8.35 | 10.10 | |
| BORSTELHOUDER | ||||
| 16 | 1614336022 | 2.86 | 3.46 | |
| Niet meer leverbaar, geen vervanging | ||||
| 18 | 1610522009 | |||
| RECHT TANDWIEL | ||||
| 22 | 1616317602 | 11.37 | 13.76 | |
| Tandas | ||||
| 24 | 1617000518 | 43.12 | 52.18 | |
| Niet meer leverbaar, geen vervanging | ||||
| 26 | 1618700062 | |||
| SLAGBLOK | ||||
| 27 | 1618710057 | 14.94 | 18.08 | |
| SLAGBOUT | ||||
| 28 | 1613124040 | 4.94 | 5.98 | |
| ZUIGERPEN | ||||
| 29 | 1613105012 | 3.44 | 4.16 | |
| BESCHERMROOSTER | ||||
| 31 | 1615510003 | 2.40 | 2.90 | |
| VEILIGHEIDSDOP | ||||
| 34 | 1610508008 | 2.08 | 2.52 | |
| RUBBERSLUITRING | ||||
| 35 | 1610206021 | 1.49 | 1.80 | |
| DEMPINGSBUS | ||||
| 37 | 1610390017 | 4.94 | 5.98 | |
| Niet meer leverbaar, geen vervanging | ||||
| 38 | 1610102026 | |||
| AFSTANDSSCHIJF | ||||
| 41 | 1610101011 | 1.49 | 1.80 | |
| GLIJLAGER | ||||
| 42 | 1610202015 | 2.86 | 3.46 | |
| ZEKERINGPLAAT | ||||
| 43 | 1611098005 | 2.86 | 3.46 | |
| SCHAKELSTUK | ||||
| 44 | 1615820092 | 2.40 | 2.90 | |
| SCHAKELVEER | ||||
| 45 | 1614651014 | 1.49 | 1.80 | |
| AANDRIJFPEN | ||||
| 46 | 1614690002 | 1.49 | 1.80 | |
| BEVESTIGINGSPLAAT | ||||
| 48 | 1611016003 | 2.08 | 2.52 | |
| SCHAKELAARKNOP | ||||
| 49 | 1612026035 | 1.49 | 1.80 | |
| NAALDLAGER | ||||
| 60 | 1610910073 | 10.90 | 13.19 | |
| NAALDHULS | ||||
| 61 | 1610910098 | 3.44 | 4.16 | |
| NAALDHULS | ||||
| 62 | 1610910074 | 3.44 | 4.16 | |
| Niet meer leverbaar, geen vervanging | ||||
| 63 | 1610910064 | |||
| NAALDKRANS | ||||
| 64 | 1610913010 | 4.18 | 5.06 | |
| GLIJLAGER | ||||
| 65 | 1610591016 | 2.86 | 3.46 | |
| GROEFKOGELLAGER | ||||
| 67 | 1610905016 | 9.67 | 11.70 | |
| ASAFDICHTRING | ||||
| 70 | 1610283019 | 7.46 | 9.03 | |
| AFSTRIJKER | ||||
| 71 | 1610290029 | 3.44 | 4.16 | |
| O-RING | ||||
| 72 | 1610210068 | 1.49 | 1.80 | |
| O-RING | ||||
| 73 | 1610210187 | 2.08 | 2.52 | |
| O-RING | ||||
| 74 | 1610210104 | 2.40 | 2.90 | |
| O-RING | ||||
| 75 | 1610210105 | 4.18 | 5.06 | |
| O-RING | ||||
| 76 | 1610210046 | 2.08 | 2.52 | |
| O-RING | ||||
| 77 | 1610210106 | 2.40 | 2.90 | |
| DRUKVEER | ||||
| 80 | 1614634005 | 1.49 | 1.80 | |
| DRUKVEER | ||||
| 81 | 1614611009 | 1.49 | 1.80 | |
| DRUKVEER | ||||
| 83 | 1614611006 | 3.44 | 4.16 | |
| SNAPRING | ||||
| 85 | 1614601011 | 1.49 | 1.80 | |
| SNAPRING | ||||
| 86 | 1614601024 | 1.49 | 1.80 | |
| SNAPRING | ||||
| 87 | 160460102S | 1.00 | 1.21 | |
| ROL | ||||
| 88 | 1613200007 | 1.49 | 1.80 | |
| KOGEL | ||||
| 89 | 1903230013 | 2.08 | 2.52 | |
| PLAATSCHROEF | ||||
| 90 | 1603435036 | 1.80 | 2.18 | |
| LENSKOPSCHROEF | ||||
| 91 | 2603490026 | 1.00 | 1.21 | |
| TORX-LENSKOPSCHROEF | ||||
| 92 | 2603490023 | 1.00 | 1.21 | |
| PLAATSCHROEF | ||||
| 93 | 2910211005 | 1.00 | 1.21 | |
| KRUISKOPSCHROEF | ||||
| 94 | 2603435015 | 2.08 | 2.52 | |
| CILINDERKOPSCHROEF | ||||
| 95 | 2603410001 | 1.49 | 1.80 | |
| PLAATSCHROEF | ||||
| 96 | 2912401018 | 1.00 | 1.21 | |
| ONTSTORINGSFILTER | ||||
| 101 | 1614465008 | 7.46 | 9.03 | |
| ELEKTRISCHE LEIDING | ||||
| 102 | 2604448005 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 130 | 1601110265 | |||
| BOORHOUDERSCHACHT | ||||
| 700 | 1617000154 | 31.42 | 38.02 | |
| VERZONKEN SCHROEF | ||||
| 700/20 | 2603421226 | 1.49 | 1.80 | |
| BOORKLAUW | ||||
| 701 | 1608571088 | 27.81 | 33.65 | |
| BOORHOUDERSLEUTEL | ||||
| 701/700 | 2607950007 | 6.73 | 8.14 | |
| Niet meer leverbaar, geen vervanging | ||||
| 711 | 1617000133 | |||
| SNAPRING | ||||
| 711/10/2 | 2604601004 | 1.49 | 1.80 | |
| HAAKSE BOORHOUDER | ||||
| 755 | 1618580000 | 1.00 | 1.21 | |
| MOTORHUIS | ||||
| 801 | 1617000477 | 16.79 | 20.32 | |
| ANKER | ||||
| 803 | 1614010732 | 98.18 | 118.80 | |
| LEID VOOR NETAANSLUITING | ||||
| 805 | 1614460026 | 16.79 | 20.32 | |
| KOOLBORSTELSET | ||||
| 811 | 1617014134 | 8.35 | 10.10 | |
| TRANSMISSIEHUIS | ||||
| 819 | 1615806093 | 52.45 | 63.46 | |
| TUSSENFLENS | ||||
| 820 | 1617000981 | 27.81 | 33.65 | |
| ARRASTEERHULS | ||||
| 821 | 1616490061 | 64.67 | 78.25 | |
| ARRASTEERHULS | ||||
| 821/01 | 1616490060 | 88.83 | 107.48 | |
| EXTRA HANDGREEP | ||||
| 822 | 2602025118 | 13.13 | 15.89 | |
| EXTRA HANDGREEP | ||||
| 822/120 | 1612025019 | 6.73 | 8.14 | |
| SPANBAND | ||||
| 822/124 | 1611316006 | 2.40 | 2.90 | |
| HAMERSCHROEF | ||||
| 822/125 | 1613490002 | 4.18 | 5.06 | |
| GEREEDSCHAPSKLEM | ||||
| 822/802 | 2608040176 | 6.73 | 8.14 | |
| Tandhuls | ||||
| 823 | 1616328042 | 43.12 | 52.18 | |
| Tandas | ||||
| 826 | 1617000517 | 88.83 | 107.48 | |
| Aandrijflager | ||||
| 830 | 1615819018 | 64.67 | 78.25 | |
| KNEVELGREEP | ||||
| 832 | 1612026037 | 9.67 | 11.70 | |
| BESCHERMHULS | ||||
| 833 | 1617000163 | 7.46 | 9.03 | |
| GELEIDERING | ||||
| 847 | 1617000348 | 13.13 | 15.89 | |
| DIEPTEAANSLAG | ||||
| 879 | 1613001009 | 3.44 | 4.16 | |
| TYPEPLAAT | ||||
| 888 | 160111A3H5 | 2.40 | 2.90 | |
