Bosch GBH 2-25 tekeningen en onderdelen
Exact typenummer:
3 611 B53 500
3 611 B53 500

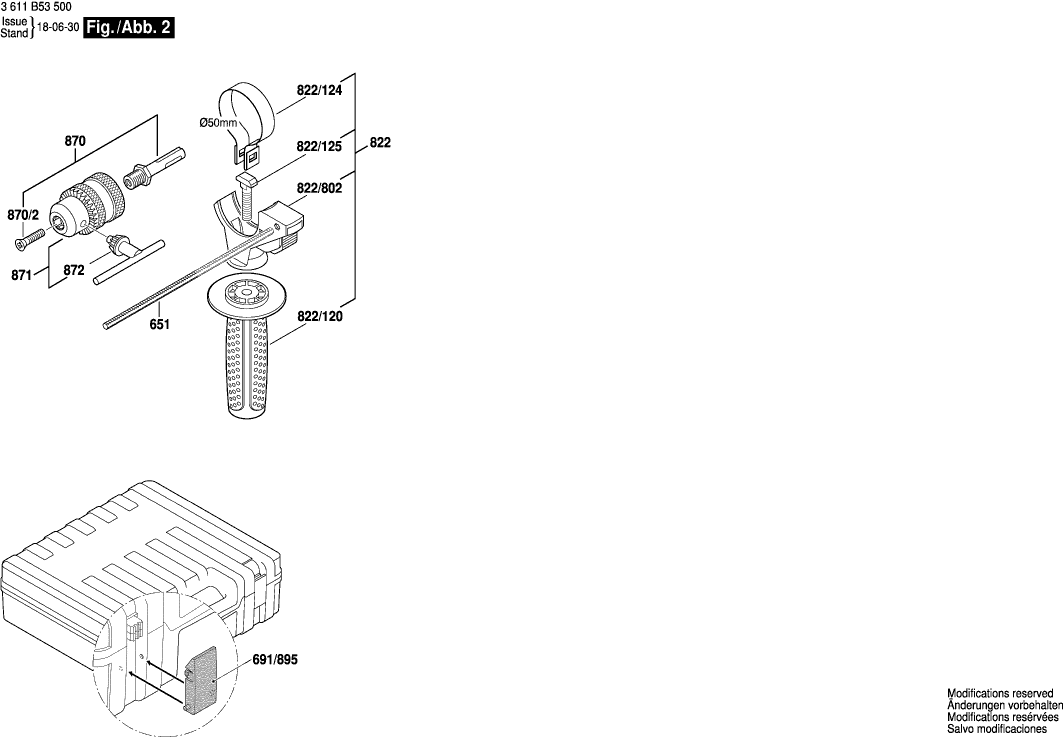

Tekeningen van de BOSCH 3611B53500 ( GBH2-25 )
Onderdelen lijst van de BOSCH 3611B53500 ( GBH2-25 )
Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw. Het exacte btw bedrag wordt in de winkelwagen berekend op basis van het land waarin u het pakket wenst te ontvangen.
| Poolschoen | ||||
| 2 | 1614220117 | Poolschoen | € 14.13 | |
| Anker | ||||
| 3 | 1614010709 | Anker | € 41.97 | |
| Groefkogellager | ||||
| 3/13 | 1610905025 | Groefkogellager | € 6.07 | |
| Groefkogellager | ||||
| 3/14 | 1600905006 | Groefkogellager | € 10.87 | |
| Groefkogellager | ||||
| 3/14 | 1610905048 | Groefkogellager | € 7.45 | |
| Lagerschild | ||||
| 3/49 | 1615700044 | Lagerschild | € 1.94 | |
| Ventilator | ||||
| 3/5 | 1616610094 | Ventilator | € 1.94 | |
| Verbindingskabel | ||||
| 4/1/102 | 1614449021 | Verbindingskabel | € 1.00 | |
| Verbindingsleiding | ||||
| 4/102 | 1614449015 | Verbindingsleiding | € 1.33 | |
| Doorvoerbuisje | ||||
| 4/6 | 1600703034 | Doorvoerbuisje | € 2.23 | |
| Firmaplaat | ||||
| 9 | 160111C2RN | Firmaplaat | € 2.23 | |
| Firmaplaat | ||||
| 10 | 160111C2RP | Firmaplaat | € 2.23 | |
| Aanwijzingsplaat | ||||
| 11 | 1611110X17 | Aanwijzingsplaat | € 3.10 | |
| Borstelplaat | ||||
| 16 | 1614336061 | Borstelplaat | € 15.86 | |
| Ontstoringsfilter | ||||
| 17 | 1614465011 | Ontstoringsfilter | € 6.07 | |
| Schakelcontact | ||||
| 19 | 1611329024 | Schakelcontact | € 1.33 | |
| Tandas | ||||
| 24 | 1617000556 | Tandas | € 41.97 | |
| Tandas | ||||
| 24 | 16170006EJ | Tandas | € 23.27 | |
| Hamerzuiger | ||||
| 26 | 1617000557 | Hamerzuiger | € 23.27 | |
| Slagblok | ||||
| 26/27 | 1610311018 | Slagblok | € 15.86 | |
| Zuigerpen | ||||
| 26/29 | 1613105012 | Zuigerpen | € 3.10 | |
| O-ring | ||||
| 26/56 | 1610210187 | O-ring | € 1.94 | |
| Afstandsschijf | ||||
| 26/71 | 1610101011 | Afstandsschijf | € 1.33 | |
| Aandrijflager | ||||
| 30 | 1615819028 | Aandrijflager | € 23.27 | |
| Glijlager | ||||
| 30/35 | 1610202024 | Glijlager | € 4.66 | |
| Naaldkrans | ||||
| 31 | 1610913016 | Naaldkrans | € 3.10 | |
| Knevelgreep | ||||
| 32 | 1612026037 | Knevelgreep | € 8.63 | |
| Aandrijfpen | ||||
| 32/46 | 1614690002 | Aandrijfpen | € 1.33 | |
| Schakelaarknop | ||||
| 32/49 | 1612026035 | Schakelaarknop | € 1.33 | |
| O-ring | ||||
| 32/76 | 1610210046 | O-ring | € 1.94 | |
| Drukveer | ||||
| 32/83 | 1614611006 | Drukveer | € 3.10 | |
| Bevestigingsplaat | ||||
| 36 | 1611016003 | Bevestigingsplaat | € 1.94 | |
| Carterdeksel | ||||
| 41 | 1615500343 | Carterdeksel | € 7.45 | |
| Veiligheidsdop | ||||
| 44 | 1610508047 | Veiligheidsdop | € 1.94 | |
| Luchtgeleidingsring | ||||
| 45 | 1610522013 | Luchtgeleidingsring | € 1.94 | |
| Naald | ||||
| 47 | 1613100030 | Naald | € 2.55 | |
| Zekeringplaat | ||||
| 48 | 1611098008 | Zekeringplaat | € 1.94 | |
| Rubberen Bus | ||||
| 54 | 1610502016 | Rubberen Bus | € 1.00 | |
| Afdichtring | ||||
| 55 | 1610290226 | Afdichtring | € 3.10 | |
| O-ring | ||||
| 57 | 1610210068 | O-ring | € 1.33 | |
| Naaldhuls | ||||
| 63 | 1610910063 | Naaldhuls | € 5.36 | |
| Steunschijf | ||||
| 64/1 | 1610190060 | Steunschijf | € 1.94 | |
| Glijlager | ||||
| 66 | 1610202021 | Glijlager | € 2.23 | |
| Radiaale Asafdichtring | ||||
| 68 | 1610283036 | Radiaale Asafdichtring | € 6.66 | |
| Kogel | ||||
| 70 | 1903230013 | Kogel | € 1.94 | |
| Snapring | ||||
| 74 | 1614601027 | Snapring | € 1.00 | |
| Bevestigingsschijf | ||||
| 75 | 1610101629 | Bevestigingsschijf | € 1.00 | |
| Schroefdrvoeringsschroef | ||||
| 76 | 160343000A | Schroefdrvoeringsschroef | € 1.00 | |
| Torx-lenskopschroef | ||||
| 77 | 2603490024 | Torx-lenskopschroef | € 1.33 | |
| Torx-lenskopschroef | ||||
| 78 | 2603490022 | Torx-lenskopschroef | € 1.00 | |
| Schroefdrvoeringsschroef | ||||
| 79 | 1613435023 | Schroefdrvoeringsschroef | € 1.00 | |
| Schroef | ||||
| 80 | 1613435043 | Schroef | € 1.00 | |
| Snapring | ||||
| 87 | 160460102S | Snapring | € 1.00 | |
| Verbindingsleiding | ||||
| 101 | 1614449014 | Verbindingsleiding | € 1.94 | |
| Lenskopschroef | ||||
| 103 | 1613435034 | Lenskopschroef | € 1.00 | |
| Glijlager | ||||
| 106 | 1614611022 | Glijlager | € 2.23 | |
| Drukveer | ||||
| 106/105 | 1614611021 | Drukveer | € 1.33 | |
| Arrasteerhuls | ||||
| 321 | 1600A019EW | Arrasteerhuls | € 84.00 | |
| Recht Tandwiel | ||||
| 321/22 | 1616312004 | Recht Tandwiel | € 10.87 | |
| Slagbout | ||||
| 321/28 | 1613124081 | Slagbout | € 8.63 | |
| Bevestigingshuls | ||||
| 321/33 | 1610590014 | Bevestigingshuls | € 1.94 | |
| Steunschijf | ||||
| 321/34 | 1610190067 | Steunschijf | € 1.94 | |
| Cilindrische Pen | ||||
| 321/37 | 1613100019 | Cilindrische Pen | € 1.33 | |
| Grendelschijf | ||||
| 321/38 | 1600A008AG | Grendelschijf | € 3.10 | |
| Aanloopring | ||||
| 321/42 | 1610102073 | Aanloopring | € 4.66 | |
| Geleidingsbus | ||||
| 321/46 | 1610390051 | Geleidingsbus | € 6.07 | |
| Drukveer | ||||
| 321/50 | 1614611020 | Drukveer | € 2.55 | |
| O-ring | ||||
| 321/58 | 1610210178 | O-ring | € 1.33 | |
| Radiaale Asafdichtring | ||||
| 321/59 | 1610283035 | Radiaale Asafdichtring | € 5.36 | |
| O-ring | ||||
| 321/60 | 1610210176 | O-ring | € 1.00 | |
| O-ring | ||||
| 321/62 | 1610210179 | O-ring | € 2.23 | |
| Snapring | ||||
| 321/72 | 1604601027 | Snapring | € 1.00 | |
| Snapring | ||||
| 321/82 | 160015002R | Snapring | € 1.33 | |
| Snapring | ||||
| 321/82 | 1614601034 | Snapring | € 1.94 | |
| Snapring | ||||
| 321/83 | 1604601028 | Snapring | € 1.00 | |
| Diepteaanslag | ||||
| 651 | 1613001009 | Diepteaanslag | € 3.10 | |
| Niet meer leverbaar | ||||
| 691/895 | 1615438426 | Niet meer leverbaar | ||
| Motorhuis | ||||
| 801 | 1617000558 | Motorhuis | € 27.06 | |
| Aan/uit-schakelaar | ||||
| 804 | 16170006D4 | Aan/uit-schakelaar | € 17.91 | |
| Leid Voor Netaansluiting | ||||
| 805 | 1607000392 | Leid Voor Netaansluiting | € 17.91 | |
| Adereindhuls | ||||
| 806 | 1900452012 | Adereindhuls | € 1.00 | |
| Typeplaat | ||||
| 808 | 160111A3H5 | Typeplaat | € 2.23 | |
| Koolborstelset | ||||
| 811 | 1607000485 | Koolborstelset | € 84.00 | |
| Koolborstelset | ||||
| 811 | 1617000525 | Koolborstelset | € 9.63 | |
| Tussenflens | ||||
| 820 | 16170006DX | Tussenflens | € 27.06 | |
| Slang | ||||
| 821 | 1617000564 | Slang | € 69.09 | |
| SPANTANG | ||||
| 821 | 1618597129 | SPANTANG | € 62.96 | |
| Extra Handgreep | ||||
| 822 | 160202508X | Extra Handgreep | € 15.86 | |
| Extra Handgreep | ||||
| 822/120 | 160202507H | Extra Handgreep | € 9.63 | |
| Klemring | ||||
| 822/124 | 1611316021 | Klemring | € 2.55 | |
| Hamerschroef | ||||
| 822/125 | 1613490002 | Hamerschroef | € 3.78 | |
| Gereedschapsklem | ||||
| 822/802 | 1617000475 | Gereedschapsklem | € 8.63 | |
| Tandas | ||||
| 823 | 1617000579 | Tandas | € 33.89 | |
| Spantang | ||||
| 825 | 1617000598 | Spantang | € 56.47 | |
| SLAGBOUT | ||||
| 828 | 1600A019F0 | SLAGBOUT | € 33.89 | |
| Transmissiehuis | ||||
| 840 | 1617000683 | Transmissiehuis | € 46.27 | |
| Beschermhuls | ||||
| 843 | 1617000582 | Beschermhuls | € 9.63 | |
| Schakelstuk | ||||
| 861 | 1615820097 | Schakelstuk | € 4.66 | |
| Steunschijf | ||||
| 864 | 1617000A07 | Steunschijf | € 9.63 | |
| Boorhouderschacht | ||||
| 870 | 1617000154 | Boorhouderschacht | € 30.59 | |
| Verzonken Schroef | ||||
| 870/2 | 2603421207 | Verzonken Schroef | € 1.33 | |
| Boorklauw | ||||
| 871 | 1608571088 | Boorklauw | € 27.06 | |
| Boorhoudersleutel | ||||
| 872 | 2607950007 | Boorhoudersleutel | € 6.07 | |
| Snapring | ||||
| 883 | 1604601028 | Snapring | € 1.00 | |
