Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611226863 ( GBH2SR )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0611226863 ( GBH2SR )

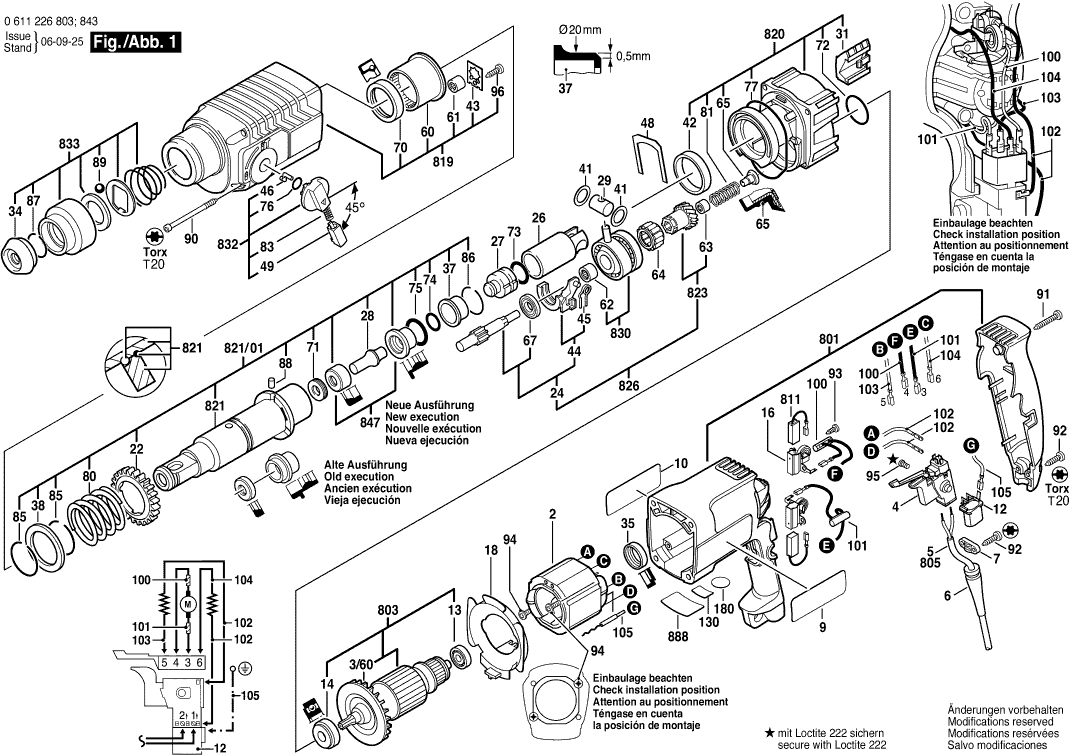

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0611226863 ( GBH2SR )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Poolschoen
2 1614220172 18.19 22.01

Ventilator
3/60 1616610095 1.70 2.06

Schakelaar
4 1617200056 40.61 49.14

Schakelaar
4 1617200077 29.75 36.00

Doorvoerbuisje
6 2600703018 1.94 2.35

Leidinghouder
7 1611035005 1.70 2.06

Firmaplaat
9 1611110X28 2.71 3.28

Aanwijzingsplaat
10 1611110660 2.71 3.28

Ontstoringsfilter
12 1607328040 5.33 6.45

Groefkogellager
13 1610905025 5.33 6.45

Groefkogellager
14 1610905048 6.54 7.91

Borstelhouder
16 1617000343 8.45 10.22

Niet meer leverbaar, geen vervanging
18 1610522009

Recht Tandwiel
22 1616317602 9.53 11.53

Tandas
24 1617000518 36.85 44.59

Niet meer leverbaar, geen vervanging
26 1618700062

Slagblok
27 1618710057 12.41 15.02

Slagbout
28 1613124040 4.10 4.96

Zuigerpen
29 1613105012 2.71 3.28

Beschermrooster
31 1615510003 1.94 2.35

Veiligheidsdop
34 1610508008 1.70 2.06

Rubbersluitring
35 1610206021 1.18 1.43

Dempingsbus
37 1610390017 4.10 4.96

Steunschijf
38 1610102026 1.94 2.35

Afstandsschijf
41 1610101011 1.18 1.43

Glijlager
42 1610202015 2.24 2.71

Zekeringplaat
43 1611098005 2.24 2.71

Schakelstuk
44 1615820092 1.94 2.35

Schakelveer
45 1614651014 1.18 1.43

Aandrijfpen
46 1614690002 1.18 1.43

Bevestigingsplaat
48 1611016003 1.70 2.06

Schakelaarknop
49 1612026035 1.18 1.43

Naaldlager
60 1610910073 8.45 10.22

Naaldhuls
61 1610910098 2.71 3.28

Naaldhuls
62 1610910074 2.71 3.28

Niet meer leverbaar, geen vervanging
63 1610910064

Naaldkrans
64 1610913010 3.31 4.01

Glijlager
65 1610591016 2.24 2.71

Groefkogellager
67 1610905016 7.58 9.17

Asafdichtring
70 1610283019 5.83 7.05

Afstrijker
71 1610290029 2.71 3.28

O-ring
72 1610210068 1.18 1.43

O-ring
73 1610210187 1.70 2.06

O-ring
74 1610210104 1.94 2.35

O-ring
75 1610210105 3.31 4.01

O-ring
76 1610210046 1.70 2.06

O-ring
77 1610210106 1.94 2.35

Drukveer
80 1614634005 1.18 1.43

Drukveer
81 1614611009 1.18 1.43

Drukveer
83 1614611006 2.71 3.28

Snapring
85 1614601011 1.18 1.43

Snapring
86 1614601024 1.18 1.43

Snapring DIN 7993-A22
87 2916540012 2.24 2.71

Rol
88 1613200007 1.18 1.43

Kogel
89 1903230013 1.70 2.06

Plaatschroef
90 1603435036 1.18 1.43

Lenskopschroef
91 2603490026 0.83 1.00

Torx-lenskopschroef
92 2603490023 0.83 1.00

Plaatschroef
93 2910211005 0.83 1.00

Kruiskopschroef
94 2603435015 1.70 2.06

Cilinderkopschroef
95 2603410001 1.18 1.43

Plaatschroef
96 2912401018 0.83 1.00

Ontstoringsfilter
101 2604465097 4.70 5.69

Elektrische Leiding
102 2604448005 1.18 1.43

Verbindingsleiding
103 1614448017 1.70 2.06

Verbindingsleiding L=78 MM WIT
104 2604448137 1.18 1.43

Boorhouderschacht
700 1617000154 26.84 32.48

Verzonken Schroef
700/20 2603421226 1.18 1.43

Boorklauw
701 1608571088 23.75 28.74

Boorhoudersleutel
701/700 2607950007 5.33 6.45

Niet meer leverbaar, geen vervanging
711 1617000133

Snapring
711/10/2 2604601004 1.18 1.43

KOFFER
750 2605438294 52.49 63.51

Haakse boorhouder SDS-Plus
755 1618580000 286.72 346.93

Motorhuis
801 1617000477 13.93 16.86

Anker
803 1614010227 60.65 73.39

Leid Voor Netaansluiting
805 1614460026 13.93 16.86

Koolborstelset
811 1617014134 6.54 7.91

Transmissiehuis
819 1617000385 33.45 40.47

Tussenflens
820 1617000981 23.75 28.74

Arrasteerhuls
821 1616490061 55.25 66.85

Arrasteerhuls
821/01 1616490060 73.72 89.20

Extra Handgreep
822 2602025118 11.88 14.37

Extra Handgreep
822/120 1612025019 5.33 6.45

Klemring
822/124 1611316006 1.94 2.35

Hamerschroef
822/125 1613490002 3.31 4.01

Gereedschapsklem
822/802 2608040176 5.33 6.45

Tandhuls
823 1616328042 36.85 44.59

Tandas
826 1617000517 73.72 89.20

Aandrijflager
830 1615819018 55.25 66.85

Knevelgreep
832 1612026037 7.58 9.17

Beschermhuls
833 1617000163 5.83 7.05

Geleidering
847 1617000348 11.88 14.37

Diepteaanslag
879 1613001009 2.71 3.28

Typeplaat
888 160111A3H5 1.94 2.35
