Bosch GBH24VRE tekeningen en onderdelen

Zoek naar onderdelen:
BoschOp het typeplaatje hoort referentie 0 611 260 503 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als deze referentie overeenkomt. Meerdere varianten: Als het typenummer niet overeenkomt, bekijk dan het overzicht om het juiste model te selecteren.

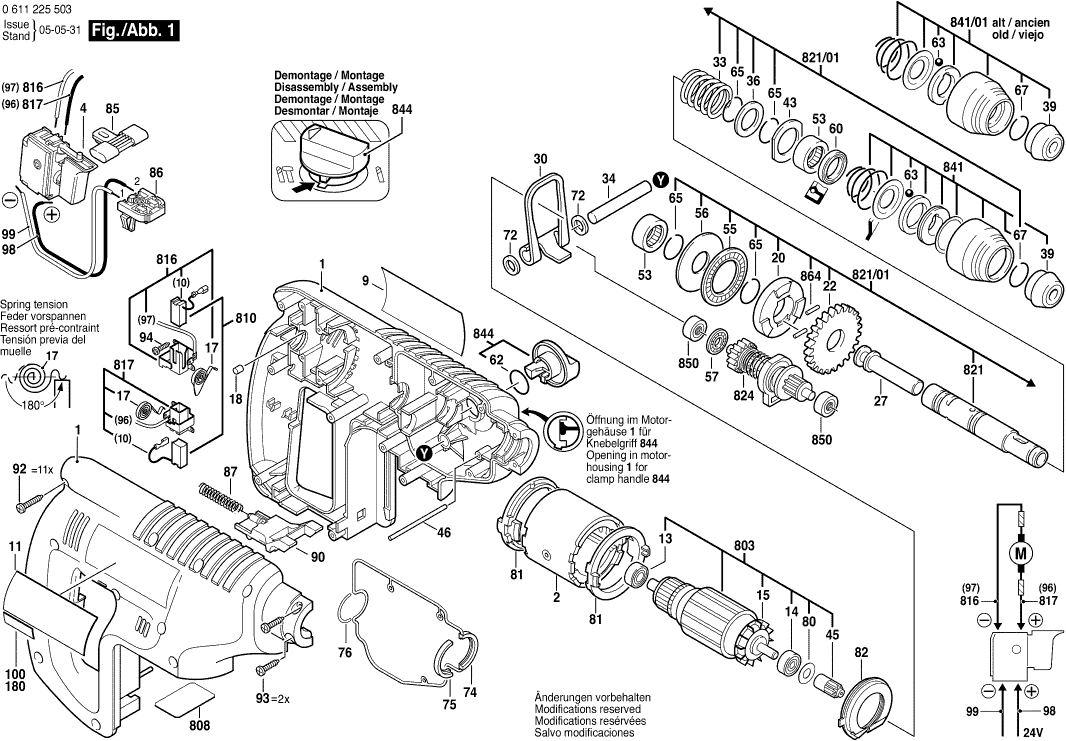

Tekeningen van de BOSCH GBH24VRE

Onderdelen lijst van de Bosch GBH24VRE

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw.
11615104033Behuizingsschaal€ 29,25
22610942109Poolframe€ 17,88
41617200067Aan/uit-schakelaar€ 59,63
91611110A91Firmaplaat€ 2,66
111611110A92Aanwijzingsplaat€ 2,66
131600905033Groefkogellager€ 5,74
142600905052Groefkogellager€ 5,74
151616610092Ventilator€ 5,24
171614652008Spiraalveer€ 1,67
182603100056Rubberbuffer€ 1,15
201616409012Bevestigingsschijf€ 5,24
221616317613Recht Tandwiel€ 5,24
271618710068Slagblok€ 6,41
301611911000Aandrijfhendel€ 8,29
331614634008Drukveer€ 1,67
341613100021Lagerpen€ 1,67
361610190021Steunschijf€ 1,67
391610508021Veiligheidsdop€ 1,67
431610190020Steunschijf€ 1,67
451616316602Aandrijftandwiel€ 13,31
461613160022Cilindrische Pen€ 1,15
471601010010Isolatieplaat€ 4,63
531610910077Naaldhuls€ 3,25
551610920012Cilinderaxiaallager€ 2,66
561610102030Lagerschijf€ 1,94
571610920009Cilinderaxiaallager€ 2,66
601610280006Afdichtring€ 2,66
621610210125O-ring€ 1,67
631903230013Kogel€ 1,15
641613100019Cilindrische Pen€ 1,15
651614601018Snapring€ 1,15
673600224038Borgring€ 1,15
721610100007Afstandsschijf€ 1,15
741611015045Afdichtschijf€ 4,02
751611015041Afdichtschijf€ 1,67
761610210138Afdichtring€ 1,15
801610100008Afdichtschijf€ 1,15
811610290043Centreerring€ 1,67
831610290078Centreerring€ 1,94
851613231006Schuifschakelaar€ 1,67
861609280157Contacthouder€ 13,31
871614611012Drukveer€ 7,45
901613231007Vergrendelingsschuif€ 1,15
922912401021Plaatschroef€ 1,00
932912401019Plaatschroef€ 1,15
942912401007Plaatschroef€ 1,15
981614416012Verbindingsleiding€ 1,15
991614416011Verbindingsleiding€ 1,15
6521613001009Diepteaanslag€ 2,66
6532607335223Accu€ 542,21
6542607224493Snellader€ 205,81
6551610508032Veiligheidsdop€ 1,67
6611615430010Vetbuis€ 4,63
8031617000511Anker€ 90,06
808160111A3H9Typeplaat€ 1,94
8101617014131Koolborstelset€ 7,45
8161617000379Borstelhouder€ 8,29
8171617000380Borstelhouder€ 7,45
8202602025118Extra Handgreep€ 11,69
820/1201612025019Extra Handgreep€ 5,24
820/1241611316006Klemring€ 1,94
820/1251613490002Hamerschroef€ 2,20
820/8022608040176Gereedschapsklem€ 5,24
8211617000320Hamberbuis€ 26,39
821/11617000375Hamberbuis Sds-plus€ 48,75
8241617000314Tussenas€ 48,75
8411617000303Beschermhuls€ 11,69
8441617000322Knevelgreep€ 2,66
8501617000975Lagerbus€ 5,74
8990611260503Niet meer leverbaar
