Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3611B4A0K1 (GBH3-28DFR)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, 5 tot 10 werkdagen. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

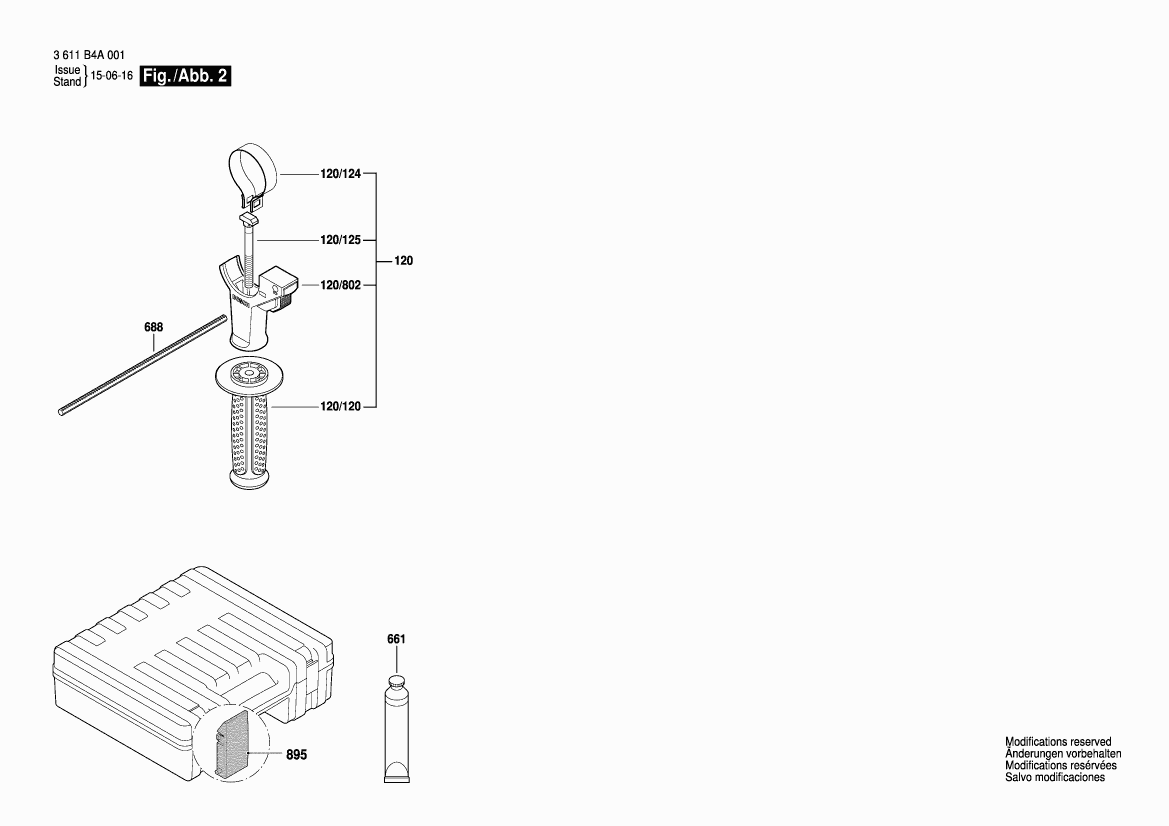

Tekeningen van de Bosch 3611B4A0K1 (GBH3-28DFR)
Onderdelen lijst van de Bosch 3611B4A0K1 (GBH3-28DFR)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| POOLSCHOEN | ||||
| 2 | 1614220117 | 14.94 | 18.08 | |
| GROEFKOGELLAGER | ||||
| 3/13 | 1610905032 | 4.94 | 5.98 | |
| VENTILATOR | ||||
| 3/5 | 1616610104 | 8.35 | 10.10 | |
| VERBINDINGSLEIDING | ||||
| 4/101 | 1614490015 | 2.86 | 3.46 | |
| VERBINDINGSLEIDING | ||||
| 4/102 | 1614490016 | 2.86 | 3.46 | |
| SCHAKELAAR | ||||
| 4/4 | 1617200127 | 27.81 | 33.65 | |
| LEID VOOR NETAANSLUITING | ||||
| 4/5 | 1607000392 | 21.30 | 25.77 | |
| DOORVOERBUISJE | ||||
| 4/6 | 1600703034 | 2.40 | 2.90 | |
| KLEMBEVESTIGING | ||||
| 7 | 1601302017 | 1.00 | 1.21 | |
| FIRMAPLAAT | ||||
| 9 | 160111C0UU | 2.40 | 2.90 | |
| AANWIJZINGSPLAAT | ||||
| 11 | 1611110Z43 | 2.40 | 2.90 | |
| GROEFKOGELLAGER | ||||
| 14 | 1610905044 | 8.35 | 10.10 | |
| BORSTELPLAAT | ||||
| 16 | 1614336064 | 18.94 | 22.92 | |
| VERLOOPMODULE | ||||
| 17 | 1600A0032J | 1.49 | 1.80 | |
| SCHAKELCONTACT | ||||
| 19 | 1611329024 | 1.49 | 1.80 | |
| HAMERZUIGER | ||||
| 26 | 16170006A5 | 37.50 | 45.38 | |
| SLAGBLOK | ||||
| 26/27 | 1610311019 | 18.94 | 22.92 | |
| ZUIGERPEN | ||||
| 26/29 | 1600A01TD0 | 4.18 | 5.06 | |
| O-RING | ||||
| 26/56 | 1610210121 | 2.40 | 2.90 | |
| GELEIDESCHIJF | ||||
| 26/71 | 1610100016 | 1.49 | 1.80 | |
| KNEVELGREEP | ||||
| 32 | 1612026151 | 13.13 | 15.89 | |
| AANDRIJFPEN | ||||
| 32/20 | 1614690009 | 3.44 | 4.16 | |
| SCHAKELAARKNOP | ||||
| 32/30 | 1612026035 | 1.49 | 1.80 | |
| O-RING | ||||
| 32/40 | 1610210046 | 2.08 | 2.52 | |
| DRUKVEER | ||||
| 32/50 | 1614611006 | 3.44 | 4.16 | |
| TRANSMISSIEDEKSEL | ||||
| 39 | 1615808102 | 12.82 | 15.51 | |
| LUCHTGELEIDINGSRING | ||||
| 45 | 1610591046 | 1.49 | 1.80 | |
| RADIAALE ASAFDICHTRING | ||||
| 47 | 1610283047 | 11.37 | 13.76 | |
| LAGERRING | ||||
| 48 | 1610290102 | 6.73 | 8.14 | |
| O-RING | ||||
| 48/1 | 1610210208 | 1.49 | 1.80 | |
| LAGERSCHILD | ||||
| 49 | 1615700044 | 2.08 | 2.52 | |
| SCHAKELRING | ||||
| 52/18 | 1610290098 | 4.18 | 5.06 | |
| AFDEKDOP | ||||
| 52/52 | 1615108154 | 9.67 | 11.70 | |
| O-RING | ||||
| 53 | 1610210245 | 2.86 | 3.46 | |
| TUSSENRING | ||||
| 54 | 1600502023 | 2.08 | 2.52 | |
| AFDICHTRING | ||||
| 55 | 1610210206 | 5.81 | 7.03 | |
| NAALDHULS | ||||
| 63/63 | 1610910063 | 5.81 | 7.03 | |
| BUS | ||||
| 63/64 | 1610390069 | 2.08 | 2.52 | |
| GLIJLAGER | ||||
| 66 | 1610202021 | 2.40 | 2.90 | |
| RADIAALE ASAFDICHTRING | ||||
| 68 | 1610283036 | 7.46 | 9.03 | |
| TORX-LENSKOPSCHROEF | ||||
| 74 | 160343000V | 1.00 | 1.21 | |
| TORX-LENSKOPSCHROEF | ||||
| 75 | 2603490023 | 1.00 | 1.21 | |
| TORX-LENSKOPSCHROEF | ||||
| 76 | 2603490027 | 1.00 | 1.21 | |
| SCHROEFDRVOERINGSSCHROEF | ||||
| 77 | 1613490017 | 2.40 | 2.90 | |
| COMPENSATIESCHIJF | ||||
| 78/1 | 1600A003TA | 1.00 | 1.21 | |
| COMPENSATIESCHIJF | ||||
| 78/1 | 1600A004FU | 1.00 | 1.21 | |
| COMPENSATIESCHIJF | ||||
| 78/1 | 1600A004FV | 1.00 | 1.21 | |
| SCHROEFDRVOERINGSSCHROEF | ||||
| 79 | 1613435023 | 1.00 | 1.21 | |
| LENSKOPSCHROEF | ||||
| 80 | 1613435038 | 1.00 | 1.21 | |
| SCHAKELKLINK | ||||
| 81/193 | 1612026126 | 2.40 | 2.90 | |
| HANDGREEP | ||||
| 81/80 | 1615133033 | 10.90 | 13.19 | |
| HENDELPLAAT | ||||
| 82 | 16170006AE | 11.37 | 13.76 | |
| SCHROEFPLAAT | ||||
| 83/194 | 1610099013 | 2.08 | 2.52 | |
| BLADVEER | ||||
| 83/83 | 1614690008 | 4.94 | 5.98 | |
| DEKSEL | ||||
| 85 | 1615500404 | 2.86 | 3.46 | |
| SNAPRING | ||||
| 96 | 1614601046 | 1.49 | 1.80 | |
| DEMPINGSRUBBER | ||||
| 100 | 1610026003 | 1.49 | 1.80 | |
| SCHAKELGROEP | ||||
| 113 | 1616325002 | 11.37 | 13.76 | |
| EXTRA HANDGREEP | ||||
| 120 | 160202508Y | 21.30 | 25.77 | |
| EXTRA HANDGREEP | ||||
| 120/120 | 160202507H | 10.90 | 13.19 | |
| SPANBAND | ||||
| 120/124 | 1611316021 | 2.86 | 3.46 | |
| HAMERSCHROEF | ||||
| 120/125 | 1613490001 | 8.35 | 10.10 | |
| GEREEDSCHAPSKLEM | ||||
| 120/802 | 1617000685 | 4.94 | 5.98 | |
| TANDHULS | ||||
| 130 | 1616333049 | 16.79 | 20.32 | |
| SNAPRING | ||||
| 135 | 1614601067 | 1.49 | 1.80 | |
| VILTSCHIJF | ||||
| 136 | 1610205017 | 1.00 | 1.21 | |
| BORGRING 30X1,2 | ||||
| 137 | 2916660012 | 1.49 | 1.80 | |
| SPANELEMENT | ||||
| 199/188 | 1610209008 | 3.44 | 4.16 | |
| VOUWBALG | ||||
| 199/199 | 1610284002 | 5.81 | 7.03 | |
| KIPHEFBOOM | ||||
| 199/43 | 1612099002 | 2.40 | 2.90 | |
| KANTELHEVELVOET | ||||
| 199/44 | 1614611025 | 2.86 | 3.46 | |
| VOUWBALG | ||||
| 200 | 1610284007 | 5.81 | 7.03 | |
| GELEIDINGSBAND | ||||
| 321 | 16170006BV | 47.53 | 57.51 | |
| RECHT TANDWIEL | ||||
| 321/22 | 1616312004 | 11.37 | 13.76 | |
| SLAGBOUT | ||||
| 321/28 | 1613124097 | 21.30 | 25.77 | |
| BEVESTIGINGSHULS | ||||
| 321/33 | 1610590020 | 6.73 | 8.14 | |
| STEUNSCHIJF | ||||
| 321/34 | 1610190067 | 2.08 | 2.52 | |
| CILINDRISCHE PEN | ||||
| 321/37 | 1613100019 | 1.49 | 1.80 | |
| GRENDELSCHIJF | ||||
| 321/38 | 1600A008AG | 3.44 | 4.16 | |
| AANLOOPRING | ||||
| 321/42 | 1610102084 | 8.35 | 10.10 | |
| GELEIDINGSBUS | ||||
| 321/46 | 1610390068 | 14.94 | 18.08 | |
| DRUKVEER | ||||
| 321/50 | 1614615008 | 5.81 | 7.03 | |
| O-RING | ||||
| 321/58 | 1610210105 | 4.18 | 5.06 | |
| ASAFDICHTRING | ||||
| 321/59 | 1600A009VC | 2.86 | 3.46 | |
| O-RING | ||||
| 321/60 | 1610210209 | 1.49 | 1.80 | |
| SNAPRING | ||||
| 321/72 | 1604601027 | 1.00 | 1.21 | |
| SNAPRING | ||||
| 321/86 | 1614601034 | 2.08 | 2.52 | |
| SNAPRING | ||||
| 321/87 | 1604601028 | 1.00 | 1.21 | |
| GREEPHULS | ||||
| 390/89 | 1600A00NC8 | 2.40 | 2.90 | |
| KRAAGBUS | ||||
| 390/90 | 1610590016 | 4.18 | 5.06 | |
| STEUN RING | ||||
| 390/91 | 1610200033 | 2.86 | 3.46 | |
| DRUKVEER | ||||
| 390/95 | 1614643016 | 2.08 | 2.52 | |
| SNAPRING | ||||
| 390/97 | 1614601047 | 1.49 | 1.80 | |
| VETBUIS | ||||
| 661 | 1615430010 | 5.96 | 7.21 | |
| DIEPTEAANSLAG | ||||
| 688 | 1613001009 | 3.44 | 4.16 | |
| MOTORHUIS | ||||
| 801 | 1617000689 | 52.45 | 63.46 | |
| ANKER | ||||
| 803 | 16170006AT | 102.63 | 124.18 | |
| TYPEPLAAT | ||||
| 808 | 160111A3H5 | 2.40 | 2.90 | |
| KOOLBORSTELSET | ||||
| 811 | 1607000485 | 82.63 | 99.98 | |
| KOOLBORSTELSET | ||||
| 811 | 1617000525 | 9.67 | 11.70 | |
| CILINDERKOPSCHROEF | ||||
| 818 | 2603410001 | 1.49 | 1.80 | |
| TUSSENFLENS | ||||
| 820 | 1617000A5J | 31.42 | 38.02 | |
| SPANTANG | ||||
| 821 | 16170006BU | 67.98 | 82.26 | |
| TUSSENAS | ||||
| 824 | 1617000A5K | 64.67 | 78.25 | |
| SPANTANG | ||||
| 825 | 1617000895 | 43.12 | 52.18 | |
| VEILIGHEIDSDOP | ||||
| 825/203 | 1610508047 | 2.08 | 2.52 | |
| SLAGBOUT | ||||
| 828 | 16170006A7 | 52.45 | 63.46 | |
| TANDHULS | ||||
| 830 | 1617000698 | 31.42 | 38.02 | |
| SLAGWERKHUIS | ||||
| 840 | 1617000699 | 27.81 | 33.65 | |
| GREEPHULS | ||||
| 890 | 1617000V41 | 10.90 | 13.19 | |
| Niet meer leverbaar, geen vervanging | ||||
| 895 | 1615438426 | |||
