Bosch GBH 3-28 FE tekeningen en onderdelen

Zoek naar onderdelen:

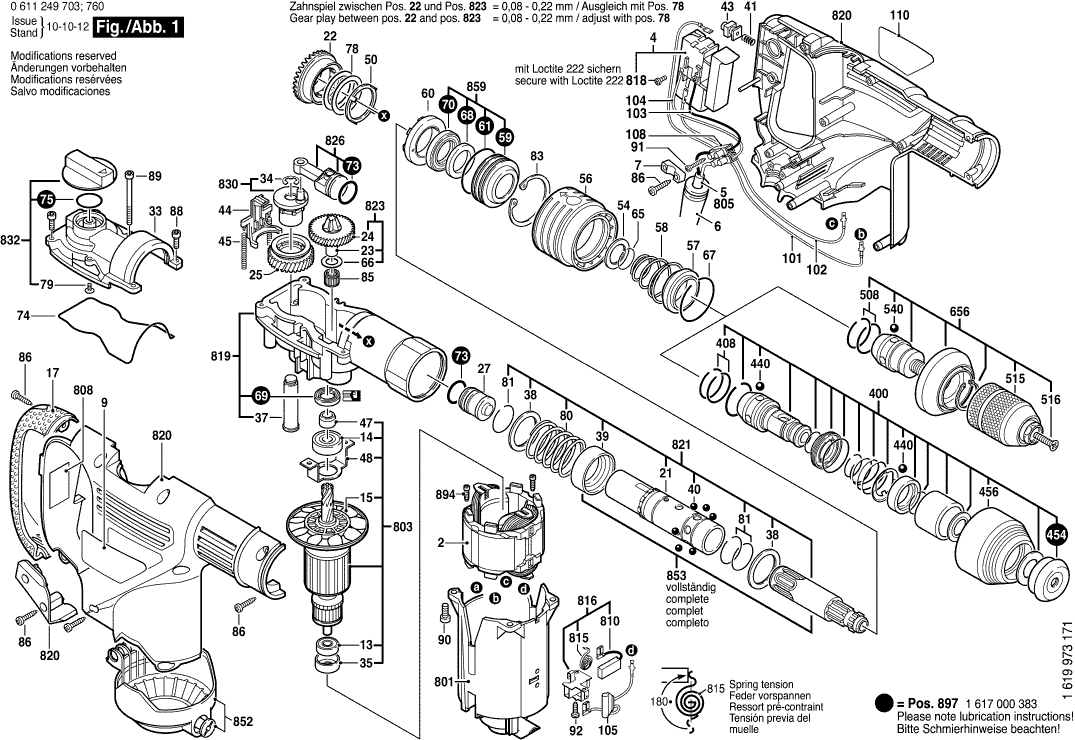

Tekeningen van de Bosch GBH 3-28 FE

Op het typeplaatje hoort referentie 0611249768 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als dit nummer overeenkomt.

Onderdelen lijst van de Bosch GBH 3-28 FE

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal in te vullen aan het einde van de regels. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop 'Onderdelen bestellen' klikken. De prijzen hieronder zijn inclusief btw.
21614220118Poolschoen€ 28,52
42607200576Schakelaar€ 22,78
62600703018Doorvoerbuisje€ 1,89
71611035005Leidinghouder€ 1,62
91611110A62Firmaplaat€ 3,92
132600905032Groefkogellager€ 3,92
141610905036Groefkogellager€ 5,59
151616610088Ventilator€ 2,15
171615132075Klapgreep€ 5,59
211615806047Slang€ 35,37
221616333038Kroonwiel€ 25,75
231616333039Rondsel€ 13,00
241616312005Recht Tandwiel€ 9,14
251616317061Excentertandwiel€ 17,45
271610311016Slagblok€ 8,08
331615808082Transmissiedeksel€ 10,30
342916080910Borgring€ 1,00
371613123004Excenteras€ 9,14
381610202018Steunschijf€ 4,51
391610390039Steun Ring€ 6,26
401903230013Kogel€ 1,11
413604618008Drukveer€ 1,89
431610390043Schroefdraadbus€ 1,11
441611329019Schakelvork€ 2,15
451614611016Drukveer€ 1,11
471610250010Binnenring€ 4,51
481611329020Bevestigingsplaat€ 1,89
501610290059Aanloopschijf€ 1,11
541610190021Steunschijf€ 1,62
561610522011Schuifhuls€ 3,18
571610220019Steun Ring€ 10,30
581614643015Drukveer€ 1,00
591610314003Afdichtingshuls€ 1,89
601615190087Glijlager€ 3,92
611610210156O-Ring€ 1,11
651614601018Snapring€ 1,62
661610100612Lagerschijf€ 1,11
671614601040Snapring€ 1,00
681610205008Viltring€ 1,11
691610283031Radiaale Asafdichtring€ 3,18
701610283032Radiaale Asafdichtring€ 5,11
731610210121O-Ring€ 1,89
741611014002Afdichtschijf€ 2,60
751610210155O-Ring€ 1,11
781610102051Compensatieschijf€ 1,11
781610102053Compensatieschijf€ 1,11
781610102052Compensatieschijf€ 1,11
791928491082Lenskopschroef€ 1,11
801614615003Drukveer€ 2,60
811614601033Snapring€ 1,11
831614601036Borgring€ 1,11
851610913015Naaldkrans€ 2,60
861603435050Plaatschroef€ 1,89
881613414016Inbusbout€ 1,00
891613414017Inbusbout€ 1,00
902910131154Inbusbout€ 1,00
912912401008Plaatschroef€ 1,00
922910211005Plaatschroef€ 1,00
1011614449012Verbindingsleiding€ 2,15
1021614431028Verbindingsleiding€ 1,89
1031614437017Verbindingsleiding€ 1,89
1041614437018Verbindingsleiding€ 3,18
1051614431029Ontstoringsfilter€ 3,92
1081611091006Klem€ 1,11
1081611091003NIET MEER LEVERBAAR
1101611110A63Aanwijzingsplaat€ 2,60
1201612025060NIET MEER LEVERBAAR
1211618040073Gereedschapsklem€ 2,60
1221613450017Zeskant Schroef€ 1,11
1231611316018Klemring€ 2,15
1242915051180Zeskant Moer€ 1,00
1251613001008Diepteaanslag€ 6,26
4001617000436Snelwisselhouder€ 87,86
4081614600001Snapring€ 1,00
4401903230013Kogel€ 1,11
4541610508039Veiligheidsdop€ 3,18
4561610499042Beschermhuls€ 2,60
5081614600001Snapring€ 1,00
5152608572184Snelspanboorhouder€ 70,72
5162603421229Verzonken Schroef€ 1,11
5401903230013Kogel€ 1,11
6561617000435Snelspanboorhouder€ 125,04
6611615430010Vetbuis€ 4,51
8011615108103Isolatorhuis€ 9,14
8031614010705Anker€ 78,17
8051614460026Leid Voor Netaansluiting€ 13,36
8101617014137Koolborstelset€ 11,40
8151614652003Spiraalveer€ 1,11
8161617000392Borstelhouder€ 13,36
8182603410001Cilinderkopschroef€ 1,11
8191617000382Transmissiehuis€ 42,99
8201615104016Behuizingsschaal€ 22,78
8211617000437Geleidingsband€ 108,71
8221612025053Extra Handgreep€ 10,30
8231617016009Rondsel€ 25,75
8261618700085Hamerzuiger€ 13,00
8301612210118Excentriek€ 32,09
8321612026090Knevelgreep€ 2,60
8521615500310Borsteldeksel€ 6,26
8531617000438Koppelingshuls€ 87,86
8591610314004Afdichtingshuls€ 7,26
8942603435015Kruiskopschroef€ 1,11
8951615430019Oliereservoir€ 53,01
8971617000383Slijtdelenset€ 13,36
8981615437509Oliereservoir€ 8,08
