Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3611J00R00 ( GBH36V-LI )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

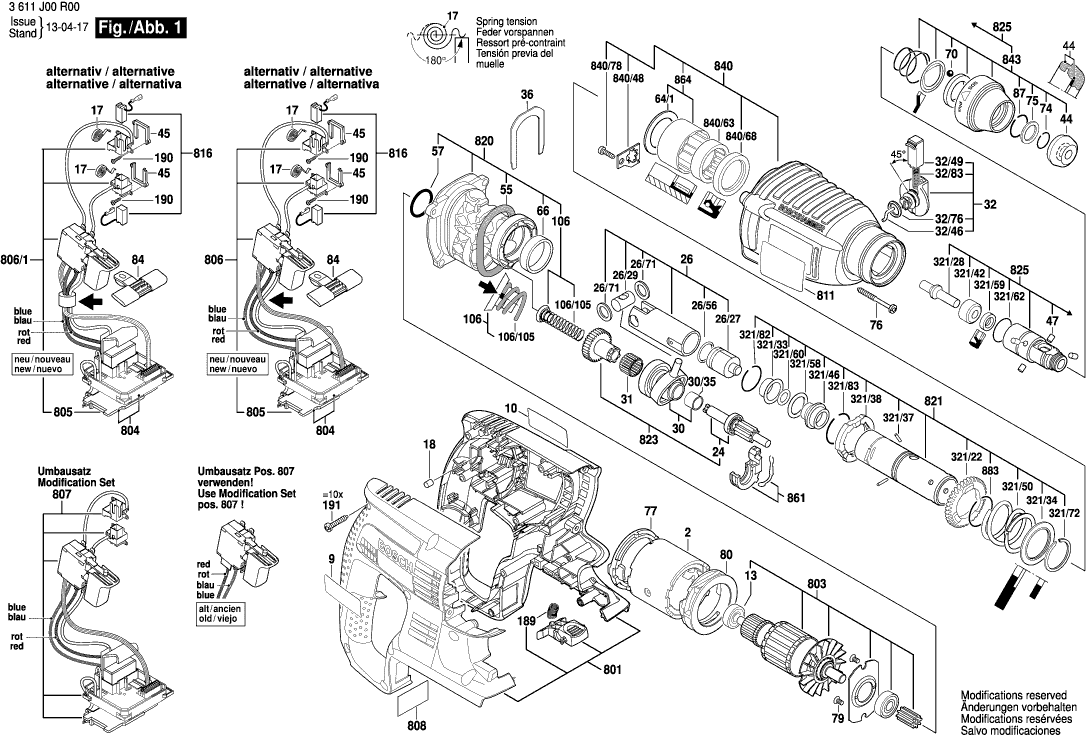

Tekeningen van de Bosch 3611J00R00 ( GBH36V-LI )
Onderdelen lijst van de Bosch 3611J00R00 ( GBH36V-LI )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Poolframe | ||||
| 2 | 2610942109 | 18.19 | 22.01 | |
| Firmaplaat | ||||
| 9 | 1611110Z55 | 1.94 | 2.35 | |
| Firmaplaat | ||||
| 10 | 1611110Z56 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 13 | 2600905052 | |||
| Spiraalveer | ||||
| 17 | 1614652006 | 2.71 | 3.28 | |
| Rubberbuffer | ||||
| 18 | 2603100056 | 1.18 | 1.43 | |
| Tandas | ||||
| 24 | 16170006EJ | 20.42 | 24.71 | |
| Hamerzuiger | ||||
| 26 | 1617000557 | 20.42 | 24.71 | |
| HAMERZUIGER | ||||
| 26 | 1600A01U34 | 15.71 | 19.01 | |
| Slagblok | ||||
| 26/27 | 1610311018 | 13.93 | 16.86 | |
| Zuigerpen | ||||
| 26/29 | 1613105012 | 2.71 | 3.28 | |
| O-ring | ||||
| 26/56 | 1610210187 | 1.70 | 2.06 | |
| Afstandsschijf | ||||
| 26/71 | 1610101011 | 1.18 | 1.43 | |
| Aandrijflager | ||||
| 30 | 1615819028 | 20.42 | 24.71 | |
| Aandrijflager | ||||
| 30 | 1600A01U33 | 15.71 | 19.01 | |
| Glijlager | ||||
| 30/35 | 1610202024 | 4.10 | 4.96 | |
| Naaldkrans | ||||
| 31 | 1610913016 | 2.71 | 3.28 | |
| Knevelgreep | ||||
| 32 | 1612026037 | 7.58 | 9.17 | |
| Aandrijfpen | ||||
| 32/46 | 1614690002 | 1.18 | 1.43 | |
| Schakelaarknop | ||||
| 32/49 | 1612026035 | 1.18 | 1.43 | |
| O-ring | ||||
| 32/76 | 1610210046 | 1.70 | 2.06 | |
| Drukveer | ||||
| 32/83 | 1614611006 | 2.71 | 3.28 | |
| Bevestigingsplaat | ||||
| 36 | 1611016003 | 1.70 | 2.06 | |
| Veiligheidsdop | ||||
| 44 | 1610508047 | 1.70 | 2.06 | |
| Isolatieplaat | ||||
| 45 | 1601010058 | 4.70 | 5.69 | |
| Naald | ||||
| 47 | 1613100030 | 2.24 | 2.71 | |
| Afdichtring | ||||
| 55 | 1610290226 | 2.71 | 3.28 | |
| O-ring | ||||
| 57 | 1610210068 | 1.18 | 1.43 | |
| Steunschijf | ||||
| 64/1 | 1610190060 | 1.70 | 2.06 | |
| Glijlager | ||||
| 66 | 1610202021 | 1.94 | 2.35 | |
| Kogel | ||||
| 70 | 1903230013 | 1.70 | 2.06 | |
| Snapring | ||||
| 74 | 1614601027 | 0.83 | 1.00 | |
| Bevestigingsschijf | ||||
| 75 | 1610101629 | 0.83 | 1.00 | |
| Schroefdrvoeringsschroef | ||||
| 76 | 160343000A | 0.83 | 1.00 | |
| Centreerring | ||||
| 77 | 1610290043 | 1.70 | 2.06 | |
| Schroefdrvoeringsschroef | ||||
| 79 | 1613435023 | 0.83 | 1.00 | |
| Centreerring | ||||
| 80 | 1610290084 | 5.33 | 6.45 | |
| Schuifschakelaar | ||||
| 84 | 1613231017 | 1.18 | 1.43 | |
| Snapring | ||||
| 87 | 160460102S | 0.83 | 1.00 | |
| Glijlager | ||||
| 106 | 1614611022 | 1.94 | 2.35 | |
| Drukveer | ||||
| 106/105 | 1614611021 | 1.18 | 1.43 | |
| Drukveer | ||||
| 189 | 1614610015 | 3.31 | 4.01 | |
| Torx-lenskopschroef | ||||
| 190 | 2603490017 | 1.70 | 2.06 | |
| Torx-lenskopschroef | ||||
| 191 | 2603490023 | 0.83 | 1.00 | |
| Recht Tandwiel | ||||
| 321/22 | 1616312004 | 9.53 | 11.53 | |
| Slagbout | ||||
| 321/28 | 1613124081 | 7.58 | 9.17 | |
| Bevestigingshuls | ||||
| 321/33 | 1610590014 | 1.70 | 2.06 | |
| Steunschijf | ||||
| 321/34 | 1610190067 | 1.70 | 2.06 | |
| Cilindrische Pen | ||||
| 321/37 | 1613100019 | 1.18 | 1.43 | |
| Grendelschijf | ||||
| 321/38 | 1600A008AG | 2.71 | 3.28 | |
| Aanloopring | ||||
| 321/42 | 1610102073 | 4.10 | 4.96 | |
| Geleidingsbus | ||||
| 321/46 | 1610390051 | 5.33 | 6.45 | |
| Drukveer | ||||
| 321/50 | 1614611020 | 2.24 | 2.71 | |
| O-ring | ||||
| 321/58 | 1610210178 | 1.18 | 1.43 | |
| Radiaale Asafdichtring | ||||
| 321/59 | 1610283035 | 4.70 | 5.69 | |
| O-ring | ||||
| 321/60 | 1610210176 | 0.83 | 1.00 | |
| O-ring | ||||
| 321/62 | 1610210179 | 1.94 | 2.35 | |
| Snapring | ||||
| 321/72 | 1604601027 | 0.83 | 1.00 | |
| Snapring | ||||
| 321/82 | 1614601034 | 1.70 | 2.06 | |
| Snapring | ||||
| 321/83 | 1604601028 | 0.83 | 1.00 | |
| Extra Handgreep | ||||
| 650 | 160202508X | 13.93 | 16.86 | |
| Extra Handgreep | ||||
| 650/120 | 160202507H | 8.45 | 10.22 | |
| Klemring | ||||
| 650/124 | 1611316021 | 2.24 | 2.71 | |
| Hamerschroef | ||||
| 650/125 | 1613490002 | 3.31 | 4.01 | |
| Gereedschapsklem | ||||
| 650/802 | 1617000475 | 7.58 | 9.17 | |
| Diepteaanslag | ||||
| 651 | 1613001009 | 2.71 | 3.28 | |
| Accu | ||||
| 653 | 1607A3504R | 342.01 | 413.83 | |
| Accu | ||||
| 653 | 1607A3504S | 342.01 | 413.83 | |
| Accupakket 36V, 2,0Ah, LI | ||||
| 653 | 2607336003 | 342.01 | 413.83 | |
| Accupakket GBA 36V 6,0Ah H-C Japan | ||||
| 653 | 1607A350RD | 304.19 | 368.07 | |
| Akku | ||||
| 653 | 2607336893 | 286.44 | 346.59 | |
| Accupakket GBA 36V 4,0Ah H-C | ||||
| 653 | 1607A350R2 | 233.78 | 282.87 | |
| Accupakket GBA 36V 4,0Ah H-C Japan | ||||
| 653 | 1607A350R4 | 233.78 | 282.87 | |
| Oplaadapparaat | ||||
| 654 | 2607226457 | 148.65 | 179.87 | |
| SNELLADER BR 220/18-36V, 1h | ||||
| 654 | 2607225113 | 130.32 | 157.69 | |
| SNELLADER TW 115V/18-36V, 30Min. | ||||
| 654 | 2607225725 | 113.29 | 137.08 | |
| SNELLADER | ||||
| 654 | 2607225909 | 113.29 | 137.08 | |
| Oplaadapparaat | ||||
| 654 | 2607226459 | 113.29 | 137.08 | |
| Oplaadapparaat | ||||
| 654 | 2607226465 | 113.29 | 137.08 | |
| Snellader | ||||
| 654 | 2607225103 | 106.68 | 129.08 | |
| SNELLADER AUS AL 36V-20 | ||||
| 654 | 2607226277 | 55.25 | 66.85 | |
| Motorhuis | ||||
| 801 | 1617000A4W | 26.84 | 32.48 | |
| Anker | ||||
| 803 | 1617000473 | 101.94 | 123.35 | |
| El.module | ||||
| 804 | 1617000890 | 101.94 | 123.35 | |
| Contacthouder | ||||
| 805 | 1609280425 | 12.41 | 15.02 | |
| Aan/uit-schakelaar | ||||
| 806 | 1617000889 | 36.85 | 44.59 | |
| Aan/uit-schakelaar | ||||
| 806/1 | 1600A00175 | 40.61 | 49.14 | |
| El.module | ||||
| 807 | 1607233209 | 130.32 | 157.69 | |
| Typeplaat | ||||
| 808 | 160111A3H9 | 1.94 | 2.35 | |
| Aanwijzingsplaat | ||||
| 811 | 1611110Y46 | 3.31 | 4.01 | |
| Koolborstelset | ||||
| 816 | 1607000496 | 60.65 | 73.39 | |
| Koolborstelset | ||||
| 816 | 1617014142 | 8.45 | 10.22 | |
| Tussenflens | ||||
| 820 | 1617000883 | 33.45 | 40.47 | |
| Slang | ||||
| 821 | 1617000564 | 60.65 | 73.39 | |
| Tandas | ||||
| 823 | 1617000884 | 40.61 | 49.14 | |
| Spantang | ||||
| 825 | 1617000598 | 49.56 | 59.97 | |
| Transmissiehuis | ||||
| 840 | 1617000V55 | 29.75 | 36.00 | |
| Zekeringplaat | ||||
| 840/48 | 1611098008 | 1.70 | 2.06 | |
| Naaldhuls | ||||
| 840/63 | 1610910063 | 4.70 | 5.69 | |
| Radiaale Asafdichtring | ||||
| 840/68 | 1610283036 | 5.83 | 7.05 | |
| Torx-lenskopschroef | ||||
| 840/78 | 2603490022 | 0.83 | 1.00 | |
| Beschermhuls | ||||
| 843 | 1617000582 | 8.45 | 10.22 | |
| Schakelstuk | ||||
| 861 | 1615820097 | 4.10 | 4.96 | |
| Steunschijf | ||||
| 864 | 1617000A07 | 8.45 | 10.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 870 | 1613523011 | |||
| Verzonken Schroef | ||||
| 870/2 | 2603421207 | 1.18 | 1.43 | |
| Boorklauw | ||||
| 871 | 1608571088 | 23.75 | 28.74 | |
| Boorhoudersleutel | ||||
| 872 | 2607950007 | 5.33 | 6.45 | |
| Snapring | ||||
| 883 | 1604601028 | 0.83 | 1.00 | |
