Bosch GBH 4 DFE tekeningen en onderdelen

Zoek naar onderdelen:

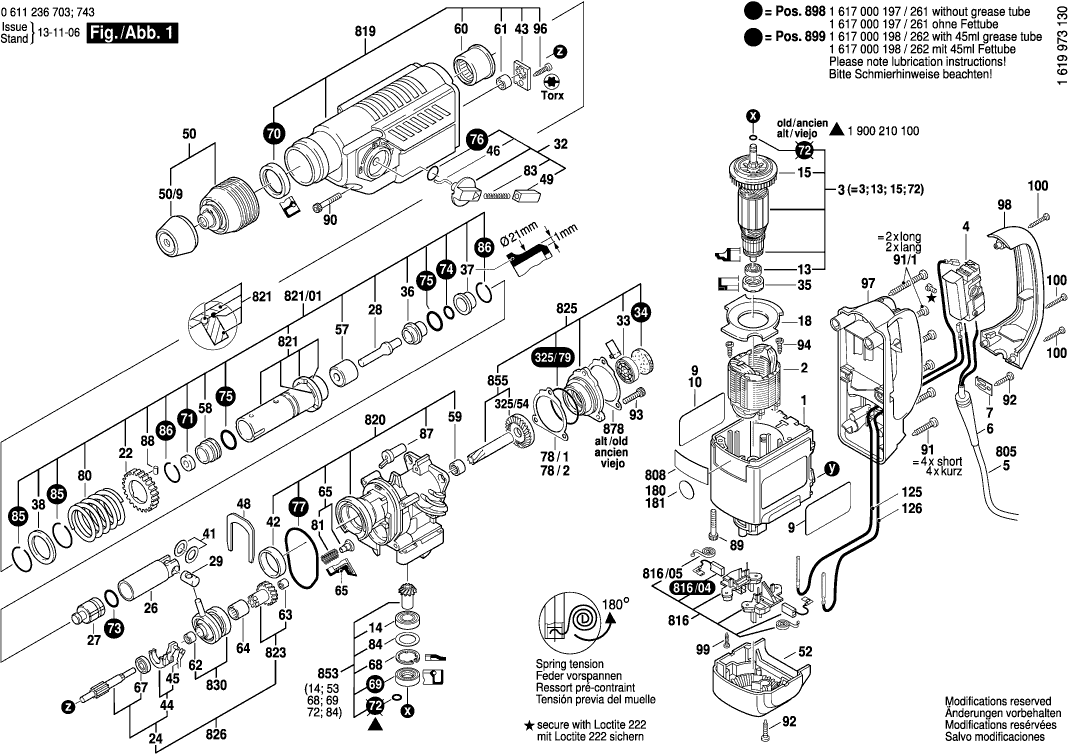

Tekeningen van de Bosch GBH 4 DFE

Op het typeplaatje hoort referentie 0611236703 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als dit nummer overeenkomt.

Onderdelen lijst van de Bosch GBH 4 DFE

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal in te vullen aan het einde van de regels. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop 'Onderdelen bestellen' klikken. De prijzen hieronder zijn inclusief btw.
11615108059Motorhuis€ 15,09
21614220117Poolschoen€ 13,00
31614010128Anker€ 97,82
42607200576Schakelaar€ 22,78
62600703018Doorvoerbuisje€ 1,89
71601302018Klembevestiging€ 1,11
91611110974Firmaplaat€ 2,60
131610905025Groefkogellager€ 4,51
141900900289Groefkogellager€ 8,08
151606610132Ventilator€ 1,62
181610591011Luchtgeleidingsring€ 1,62
221616317602Recht Tandwiel€ 9,14
241617000500Tandas€ 35,37
261618700063Hamerzuiger€ 13,00
271618710060Slagblok€ 13,00
281613124043Slagbout€ 5,11
291613105012Zuigerpen€ 2,60
321612026037Knevelgreep€ 9,14
331610190016Geperforeerde Plaat€ 1,89
341610005000Viltschijf€ 1,11
351610206021Rubbersluitring€ 1,11
361610390016Geleidingsbus€ 8,08
371610390032Dempingsbus€ 4,51
381610102026Steunschijf€ 1,89
411610101011Afstandsschijf€ 1,11
421610202015Glijlager€ 2,15
431611098005Zekeringplaat€ 2,15
441615820092Schakelstuk€ 2,15
451614651014Schakelveer€ 1,62
461614690002Aandrijfpen€ 1,11
481611016003Bevestigingsplaat€ 1,62
491612026035Schakelaarknop€ 1,11
501618598175Snelwisselhouder€ 70,72
521615500298Afdekdop€ 5,59
571610390025Aanslagbus€ 7,26
581610390026Geleidering€ 10,30
591610910080Naaldhuls€ 2,60
601610910073Naaldlager€ 8,08
611610910098Naaldhuls€ 2,60
621610200020Glijlager€ 1,11
631610910064Naaldhuls€ 2,15
641610913010Naaldkrans€ 3,18
651610591016Glijlager€ 1,89
671610905016Groefkogellager€ 7,26
681610119009Snapring€ 1,11
691610283041Radiaale Asafdichtring€ 5,11
701610283023Radiaale Asafdichtring€ 3,92
711610290029Afstrijker€ 1,89
731610210121O-Ring€ 1,89
741610210104O-Ring€ 1,89
751610210159O-Ring€ 2,15
761610210046O-Ring€ 1,11
771610210106O-Ring€ 1,89
801614634006Drukveer€ 5,11
811614611009Drukveer€ 1,11
831614611006Drukveer€ 2,60
841610101627Steunschijf€ 1,11
851614601011Snapring€ 1,11
861614601024Snapring€ 1,11
871610390027Schroefdraadbus€ 1,11
881613200007Rol€ 1,11
892910141168Inbusbout€ 3,18
902910141168Inbusbout€ 3,18
912910211036Plaatschroef€ 1,00
922912401019Plaatschroef€ 1,11
932910141162Inbusbout€ 1,11
942603435015Kruiskopschroef€ 1,11
962912401018Plaatschroef€ 1,00
971615133031Hendelplaat€ 11,40
981615133030Deksel€ 8,08
992910211005Plaatschroef€ 1,00
1002914211311Lenskopschroef€ 1,11
1201612025060NIET MEER LEVERBAAR
1211618040054Gereedschapsklem€ 5,11
1221613490002Hamerschroef€ 2,15
1231611316009Klemring€ 4,51
1251614448035Verbindingsleiding€ 1,89
1261614448036Verbindingsleiding€ 1,62
2101607000495Koolborstelset€ 97,82
5091610508026Veiligheidsdop€ 3,18
6521613001008Diepteaanslag€ 6,26
6611615430010Vetbuis€ 4,51
7012607000186NIET MEER LEVERBAAR
7132607001316Snelspanboorhouder met adapter 1,5 13 mm, SDSplus€ 179,08
7811610134005Compensatieschijf€ 1,11
7821610134006Compensatieschijf€ 1,11
7912605438389NIET MEER LEVERBAAR
8051614460026Leid Voor Netaansluiting€ 13,36
8081601106032Typeplaat€ 1,89
8161617000357Borstelhouder€ 19,59
8191617000345Slagwerkhuis€ 47,57
8201617000315Transmissiehuis€ 53,01
8211617000978Arrasteerhuls€ 35,37
8231616328044Tandhuls€ 25,75
8251615805064Lagerdeksel€ 32,09
8261617000516Tandas€ 64,53
8301615819022Aandrijflager€ 58,18
8531617000196Rondsel€ 38,97
8551617000982Tussenas€ 19,59
8781610134008Onderlegschijf€ 1,89
8841612025038Extra Handgreep€ 13,00
8981617000197Slijtdelenset€ 25,75
8991617000198Slijtdelenset€ 25,75
9112910211038Plaatschroef€ 1,11
325541616333029Kroonwiel€ 10,30
325792600210003O-Ring€ 1,89
816041617014124Koolborstelset€ 11,40
816051614652002Spiraalveer€ 1,11
821011617000979Arrasteerhuls€ 87,86
