Bosch GBH5-38D tekeningen en onderdelen

Zoek naar onderdelen:
BoschOp het typeplaatje hoort referentie 0 611 240 008 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als deze referentie overeenkomt. Meerdere varianten: Als het typenummer niet overeenkomt, bekijk dan het overzicht om het juiste model te selecteren.

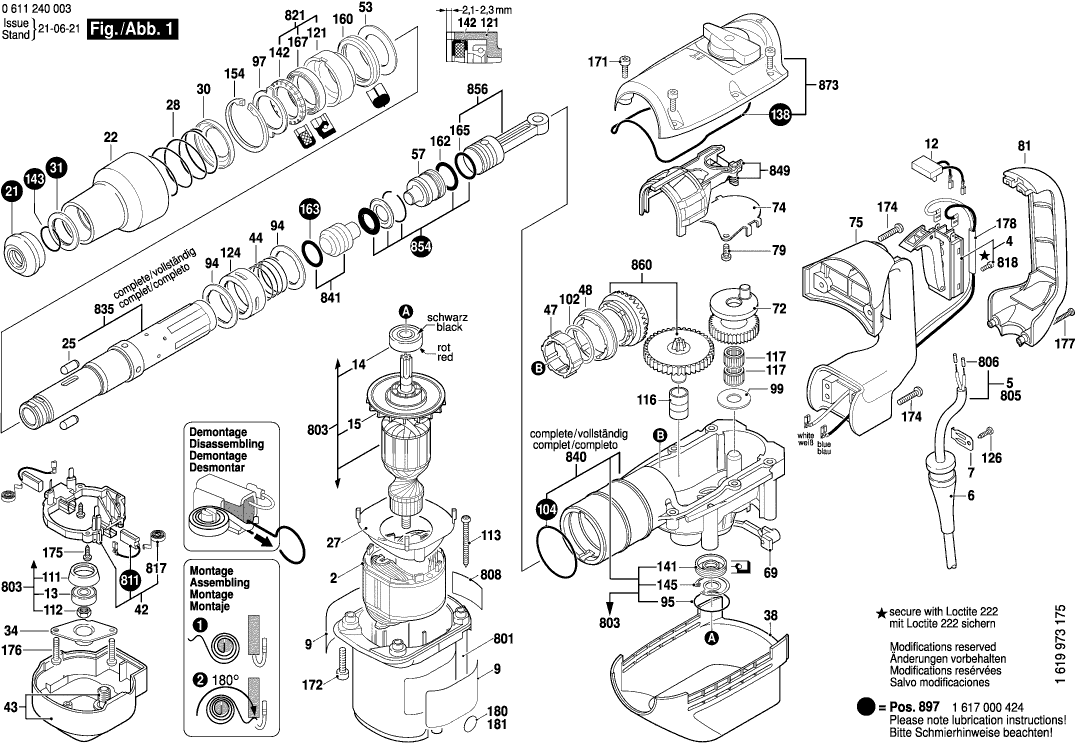

Tekeningen van de Bosch GBH5-38D

Onderdelen lijst van de Bosch GBH5-38D

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw.
21614220122Poolschoen€ 29,25
41617200109Schakelaar€ 23,37
61610703053Doorvoerbuisje€ 1,94
71601302018Klembevestiging€ 1,15
91611110C18Firmaplaat€ 3,25
121607328052Ontstoringsfilter€ 3,25
131610900026Groefkogellager€ 9,37
141610905028Groefkogellager€ 13,31
151616610085Ventilator€ 2,20
211610508038Veiligheidsdop€ 4,02
221610591025Beschermhuls€ 15,46
251612300034Blokkeerelement€ 2,20
271600591032Luchtgeleidingsring€ 2,20
281614621000Drukveer€ 2,20
301610505002Steunschijf€ 2,20
311610251006Steunschijf€ 4,63
341610516013Flens€ 1,15
381615190098Afdekkap€ 13,31
421614336041Borstelhouder€ 23,37
431615500303Ventilatordeksel€ 7,45
441614617003Drukveer€ 1,67
471610300064Tandhuls€ 5,74
481616334012Schakelring€ 4,02
511616333041Kroonwiel€ 36,24
531610290068Lagerschijf€ 2,20
571618710074Slagblok€ 20,09
691610099004Bevestigingsbeugel€ 1,94
721616317064Excentertandwiel€ 54,34
741611921001Geleideplaat€ 1,94
751615132078Handgreep€ 13,70
791613435015Torx-lenskopschroef€ 1,15
811615132079Hendelplaat€ 8,29
84160202507HExtra Handgreep€ 8,29
851618040074Gereedschapsklem€ 4,02
861613490002Hamerschroef€ 2,20
871611316019Klemring€ 3,25
941610102056Aanloopschijf€ 2,20
951610210173O-ring€ 1,67
971610031005Borgring€ 2,66
991610102059Lagerschijf€ 1,94
1021610102057Compensatieschijf€ 1,15
1041610210160O-ring€ 1,94
1111610290064Lagerbus€ 1,15
1121613300008Zeskant Moer€ 1,15
1131613435009Plaatschroef€ 1,15
1161610311017Binnenring€ 5,24
1171610913029Naaldkrans€ 3,25
1211610328019Lagerbus€ 13,31
1241610115001Kraagbus€ 4,63
1262603490022Torx-lenskopschroef€ 1,00
1381611015053Afdichtschijf€ 5,74
1411610290066Radiaale Asafdichtring€ 7,60
1421610290069Radiaale Asafdichtring€ 3,25
1431614601021Snapring€ 4,02
1451610119012Borgring€ 1,67
1542916660023Borgring€ 4,02
1601610210161Dempingsring€ 2,20
1621610210163O-ring€ 2,66
1631610290065Afdichtring€ 5,24
1651610210079O-ring€ 3,25
1671610283033Radiaale Asafdichtring€ 5,24
1711613435016Torx-lenskopschroef€ 1,15
1721613435013Torx-lenskopschroef€ 1,67
1741613435012Torx-lenskopschroef€ 1,67
1752912401018Plaatschroef€ 1,00
1761613435012Torx-lenskopschroef€ 1,67
1771603435051Plaatschroef€ 1,67
1781604412069Verbindingsleiding€ 5,74
6611615430010Vetbuis€ 4,63
8011615102154Motorhuis€ 20,09
8031614011083Anker€ 111,42
8051617000723Leid Voor Netaansluiting€ 23,37
8063604477009Adereindhuls€ 1,15
808160111A3H5Typeplaat€ 1,94
8111617014138Koolborstelset€ 15,46
8171614652004Spiraalveer€ 5,74
8182910011088Cilinderkopschroef€ 1,00
8211617000842Lagerbus€ 17,88
8351617000841Hamberbuis€ 100,26
8401617000840Slagwerkhuis€ 66,14
8411617000460Slagbout€ 17,88
8491617000839Schakelvork€ 17,88
8541617000461Wig Tegen Wegrollen€ 11,69
8561617000843Hamerzuiger€ 23,37
8601617000A37Koppeling€ 111,42
8731617000860Carterdeksel€ 39,94
8841612025055Extra Handgreep€ 36,24
8861617000459Extra Handgreep€ 10,55
8951615430019Oliereservoir€ 54,34
8971617000A16Slijtdelenset€ 32,89
8981615437511Oliereservoir€ 10,55
