Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611230703 ( GBH5DCE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

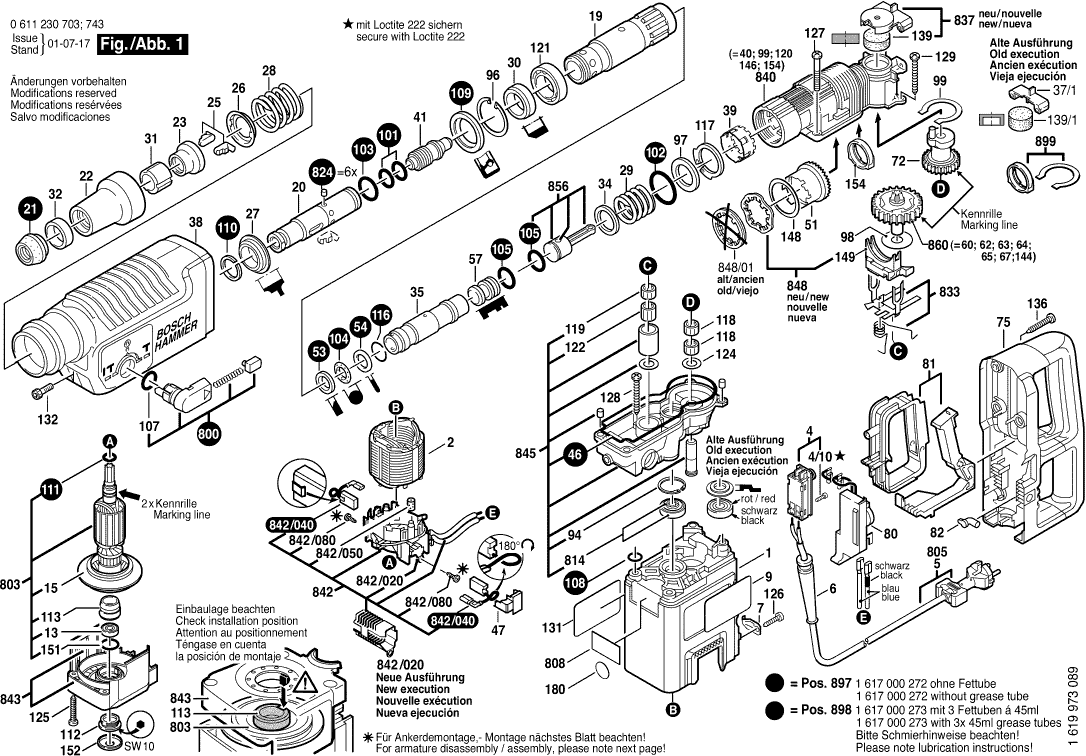

Tekeningen van de Bosch 0611230703 ( GBH5DCE )
Onderdelen lijst van de Bosch 0611230703 ( GBH5DCE )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar, geen vervanging | ||||
| 1 | 1615102142 | |||
| POOLSCHOEN | ||||
| 2 | 1604220343 | 34.82 | 42.13 | |
| SCHAKELAAR | ||||
| 4 | 1617200048 | 15.61 | 18.89 | |
| CILINDERKOPSCHROEF | ||||
| 4/10 | 2910011088 | 1.00 | 1.21 | |
| DOORVOERBUISJE | ||||
| 6 | 3600703011 | 2.86 | 3.46 | |
| DOORVOERBUISJE | ||||
| 6 | 1610703053 | 2.40 | 2.90 | |
| KLEMBEVESTIGING | ||||
| 7 | 1601302018 | 1.49 | 1.80 | |
| Firmaplaat | ||||
| 9 | 1611110765 | 2.87 | 3.47 | |
| GROEFKOGELLAGER | ||||
| 13 | 1610900025 | 13.90 | 16.82 | |
| Niet meer leverbaar, geen vervanging | ||||
| 15 | 1616610071 | |||
| Leibuis | ||||
| 19 | 1615806121 | 89.25 | 107.99 | |
| Niet meer leverbaar, geen vervanging | ||||
| 20 | 1618597071 | |||
| VEILIGHEIDSDOP | ||||
| 21 | 1610508017 | 3.44 | 4.16 | |
| Niet meer leverbaar, geen vervanging | ||||
| 22 | 1610591009 | |||
| AANSLAGHULS | ||||
| 23 | 1610520001 | 11.37 | 13.76 | |
| BLOKKEERELEMENT | ||||
| 25 | 1612300027 | 10.90 | 13.19 | |
| SCHAKELSCHIJF | ||||
| 26 | 1610290025 | 6.73 | 8.14 | |
| Niet meer leverbaar, geen vervanging | ||||
| 27 | 1610222008 | |||
| DRUKVEER | ||||
| 28 | 1614621000 | 2.86 | 3.46 | |
| DRUKVEER | ||||
| 29 | 1614616008 | 2.18 | 2.64 | |
| Loopring | ||||
| 30 | 1610250007 | 11.94 | 14.45 | |
| Niet meer leverbaar, geen vervanging | ||||
| 31 | 1610390015 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 32 | 1610202016 | |||
| STEUNSCHIJF | ||||
| 34 | 1610102622 | 1.00 | 1.21 | |
| HAMBERBUIS | ||||
| 35 | 1615806089 | 100.27 | 121.33 | |
| Niet meer leverbaar, geen vervanging | ||||
| 37 | 1617000291 | |||
| Afdekkap ZWART | ||||
| 38 | 1615190074 | 15.26 | 18.46 | |
| Zelfklevende Plaat | ||||
| 38 | 1611110802 | 2.87 | 3.47 | |
| ZELFKLEVENDE PLAAT | ||||
| 38 | 1611110801 | 2.18 | 2.64 | |
| Koppelingsring | ||||
| 39 | 1610290024 | 6.96 | 8.42 | |
| Niet meer leverbaar, geen vervanging | ||||
| 41 | 1613124036 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 46 | 1611015036 | |||
| AFDEKDOP | ||||
| 47 | 1610591012 | 1.32 | 1.60 | |
| Kroonwiel Z=37 | ||||
| 51 | 1616333023 | 111.64 | 135.08 | |
| Niet meer leverbaar, geen vervanging | ||||
| 53 | 1610190023 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 54 | 1610101014 | |||
| SLAGBLOK | ||||
| 57 | 1618710053 | 15.26 | 18.46 | |
| EXCENTERTANDWIEL Z=35 | ||||
| 72 | 1616337004 | 72.96 | 88.28 | |
| Handgreep ZWART | ||||
| 75 | 1615132045 | 52.75 | 63.83 | |
| TOERENTALREGELAAR | ||||
| 80 | 16072335CV | 55.56 | 67.23 | |
| SCHAKELKLINK | ||||
| 81 | 1612026043 | 9.47 | 11.46 | |
| LICHTGELEIDER | ||||
| 82 | 1615510000 | 1.90 | 2.30 | |
| EXTRA HANDGREEP | ||||
| 84 | 160202507H | 10.90 | 13.19 | |
| Niet meer leverbaar, geen vervanging | ||||
| 85 | 1618040055 | |||
| HAMERSCHROEF | ||||
| 86 | 1613490001 | 8.35 | 10.10 | |
| Spanband Ø70 MM | ||||
| 87 | 1611316008 | 9.67 | 11.70 | |
| Borgring | ||||
| 94 | 1610119007 | 1.24 | 1.50 | |
| Niet meer leverbaar, geen vervanging | ||||
| 95 | 2916120023 | |||
| BORGRING | ||||
| 96 | 2916660024 | 4.94 | 5.98 | |
| Stelschijf DIN 988-45x55 | ||||
| 97 | 2916190284 | 0.83 | 1.00 | |
| Aanloopschijf 0,5 MM DIK | ||||
| 98 | 1610101622 | 2.00 | 2.42 | |
| BEVESTIGINGSPLAAT | ||||
| 99 | 1610190030 | 3.04 | 3.68 | |
| O-RING | ||||
| 101 | 1610210094 | 2.52 | 3.05 | |
| Niet meer leverbaar, geen vervanging | ||||
| 102 | 1610210095 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 103 | 1610210100 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 104 | 1610210093 | |||
| O-RING | ||||
| 105 | 1610210096 | 2.52 | 3.05 | |
| O-RING | ||||
| 107 | 1610210116 | 2.52 | 3.05 | |
| O-RING | ||||
| 108 | 1900210103 | 2.52 | 3.05 | |
| RADIAALE ASAFDICHTRING | ||||
| 109 | 1610283028 | 5.27 | 6.38 | |
| Niet meer leverbaar, geen vervanging | ||||
| 110 | 1610116003 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 111 | 1610210081 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 112 | 1613461001 | |||
| LAGERBUS | ||||
| 113 | 1610501036 | 7.32 | 8.86 | |
| BORGRING | ||||
| 116 | 1610116004 | 1.49 | 1.80 | |
| BORGRING | ||||
| 117 | 1610119008 | 1.32 | 1.60 | |
| Niet meer leverbaar, geen vervanging | ||||
| 118 | 1610913009 | |||
| NAALDKRANS | ||||
| 119 | 1610913011 | 5.96 | 7.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 121 | 1610905014 | |||
| NAALDKRANS | ||||
| 122 | 1610913029 | 4.18 | 5.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 124 | 1610101008 | |||
| Plaatschroef DIN7981-ST4,8x25-C-Z | ||||
| 125 | 2912401036 | 0.83 | 1.00 | |
| PLAATSCHROEF | ||||
| 126 | 2910211019 | 1.00 | 1.21 | |
| LENSKOPSCHROEF | ||||
| 127 | 2912311166 | 1.00 | 1.21 | |
| PLAATSCHROEF | ||||
| 128 | 2910211037 | 1.49 | 1.80 | |
| PLAATSCHROEF | ||||
| 129 | 2912401037 | 1.00 | 1.21 | |
| FIRMAPLAAT | ||||
| 131 | 1611110766 | 2.18 | 2.64 | |
| SCHROEF M MICRO-INKAPS | ||||
| 132 | 2914551117 | 1.32 | 1.60 | |
| PLAATSCHROEF | ||||
| 136 | 2910211236 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 139 | 1610005002 | |||
| Compensatieschijf 0,2 MM DIK | ||||
| 148 | 1610102627 | 2.00 | 2.42 | |
| Compensatieschijf 0,3 MM DIK | ||||
| 148 | 1610102633 | 2.00 | 2.42 | |
| Vormstuk | ||||
| 149 | 1612388021 | 3.48 | 4.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 151 | 2600210028 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 152 | 1610508030 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 154 | 1610222010 | |||
| VETBUIS | ||||
| 661 | 1615430010 | 5.96 | 7.21 | |
| DIEPTEAANSLAG | ||||
| 715 | 1613001003 | 1.00 | 1.21 | |
| Draagbak | ||||
| 750 | 2605438261 | 0.83 | 1.00 | |
| Extra Handgreep | ||||
| 784 | 2602025062 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 800 | 1617000945 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 803 | 1614010186 | |||
| LEID VOOR NETAANSLUITING | ||||
| 805 | 1617000723 | 27.81 | 33.65 | |
| TYPEPLAAT | ||||
| 808 | 160111A3H3 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 814 | 1617000822 | |||
| CILINDERTON | ||||
| 824 | 1617000271 | 4.58 | 5.54 | |
| SCHAKELVORK | ||||
| 833 | 1617000949 | 21.73 | 26.29 | |
| Niet meer leverbaar, geen vervanging | ||||
| 837 | 1617000291 | |||
| SLAGWERKHUIS | ||||
| 840 | 1617000811 | 58.79 | 71.14 | |
| Niet meer leverbaar, geen vervanging | ||||
| 842 | 1614336009 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 842/020 | 1614336043 | |||
| KOOLBORSTELSET | ||||
| 842/040 | 1607000497 | 126.98 | 153.65 | |
| KOOLBORSTELSET | ||||
| 842/040 | 1617014122 | 15.61 | 18.89 | |
| RUBBERBUFFER | ||||
| 842/050 | 1613212004 | 3.04 | 3.68 | |
| PLAATSCHROEF | ||||
| 842/080 | 2912401005 | 1.00 | 1.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 843 | 1615808078 | |||
| Transmissiehuis | ||||
| 845 | 1617000823 | 111.64 | 135.08 | |
| Transmissiehuis | ||||
| 845 | 1617000962 | 111.64 | 135.08 | |
| Schakelring | ||||
| 848 | 1617000415 | 21.73 | 26.29 | |
| Niet meer leverbaar, geen vervanging | ||||
| 856 | 1617000999 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 860 | 1617000817 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 897 | 1617000272 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 898 | 1617000273 | |||
| Bevestigingsplaat | ||||
| 899 | 1617000293 | 10.34 | 12.51 | |
