Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611235803 ( GBH7-45DE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

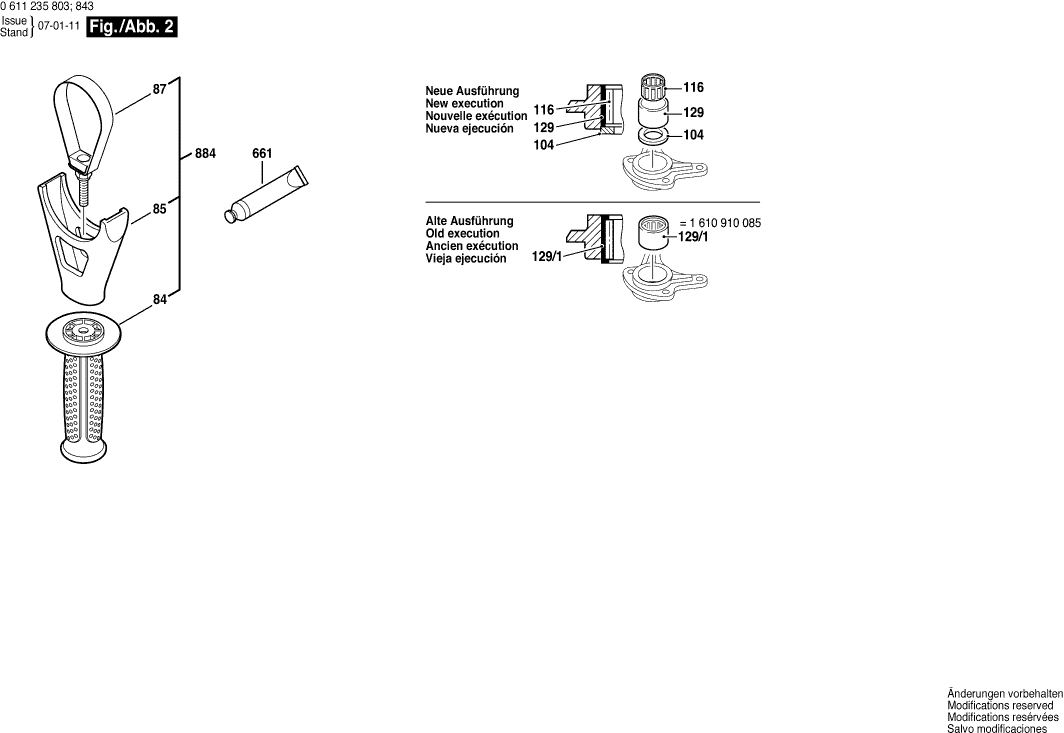

Tekeningen van de Bosch 0611235803 ( GBH7-45DE )
Onderdelen lijst van de Bosch 0611235803 ( GBH7-45DE )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar | ||||
| 1 | 1615108078 | |||
| Poolschoen | ||||
| 2 | 1614220124 | 25.28 | 30.59 | |
| Schakelaar | ||||
| 4 | 1617200048 | 13.11 | 15.86 | |
| Doorvoerbuisje | ||||
| 6 | 1610703053 | 1.84 | 2.23 | |
| Klembevestiging | ||||
| 7 | 1601302018 | 1.10 | 1.33 | |
| Firmaplaat | ||||
| 9 | 1611110F01 | 3.85 | 4.66 | |
| Groefkogellager | ||||
| 13 | 1610900026 | 8.98 | 10.87 | |
| Naaldlager | ||||
| 14 | 1610910096 | 17.13 | 20.73 | |
| Geleidingsband | ||||
| 20 | 1618597072 | 76.72 | 92.83 | |
| Veiligheidsdop | ||||
| 21 | 1610508035 | 3.85 | 4.66 | |
| Niet meer leverbaar | ||||
| 22 | 1610591021 | |||
| Aanslaghuls | ||||
| 23 | 1610520001 | 8.98 | 10.87 | |
| Flensbus | ||||
| 24 | 1610500021 | 7.13 | 8.63 | |
| Blokkeerelement | ||||
| 25 | 1612300027 | 7.96 | 9.63 | |
| Stuurschijf | ||||
| 26 | 1610290025 | 5.02 | 6.07 | |
| Luchtgeleidingsring | ||||
| 27 | 1610591023 | 1.10 | 1.33 | |
| Drukveer | ||||
| 28 | 1614621004 | 1.84 | 2.23 | |
| Dempingsring | ||||
| 31 | 1610290049 | 2.11 | 2.55 | |
| Niet meer leverbaar | ||||
| 35 | 1615806156 | |||
| Lagerschijf | ||||
| 37 | 1610102047 | 2.11 | 2.55 | |
| Afdekkap | ||||
| 38 | 1615190079 | 11.18 | 13.53 | |
| Niet meer leverbaar | ||||
| 39 | 1615190108 | |||
| Borstelhouder | ||||
| 42 | 1614336026 | 28.01 | 33.89 | |
| Ventilatordeksel | ||||
| 43 | 1615500305 | 7.96 | 9.63 | |
| Drukveer | ||||
| 44 | 1614621005 | 1.84 | 2.23 | |
| Niet meer leverbaar | ||||
| 45 | 1610591022 | |||
| Afstandsring | ||||
| 47 | 1619990149 | 28.01 | 33.89 | |
| Schakelring | ||||
| 48 | 1619990151 | 22.36 | 27.06 | |
| Kroonwiel | ||||
| 51 | 1616333035 | 42.20 | 51.06 | |
| Snapring | ||||
| 52 | 1614601056 | 0.83 | 1.00 | |
| Geleidingsbus | ||||
| 53 | 1610231000 | 7.96 | 9.63 | |
| Afstandshuls | ||||
| 54 | 1610190033 | 5.02 | 6.07 | |
| Recht Tandwiel | ||||
| 58 | 1616317056 | 7.96 | 9.63 | |
| Niet meer leverbaar | ||||
| 59 | 1615805067 | |||
| Excentertandwiel | ||||
| 72 | 1616317067 | 63.33 | 76.63 | |
| Handgreep | ||||
| 75 | 1615132102 | 34.69 | 41.97 | |
| Niet meer leverbaar | ||||
| 76 | 1612026083 | |||
| Drukveer | ||||
| 77 | 1614610010 | 1.10 | 1.33 | |
| Toerentalregelaar | ||||
| 80 | 1617233042 | 57.10 | 69.09 | |
| Extra Handgreep | ||||
| 84 | 160202507H | 7.96 | 9.63 | |
| Gereedschapsklem | ||||
| 85 | 1618040071 | 4.43 | 5.36 | |
| Klemring | ||||
| 87 | 1617000834 | 11.68 | 14.13 | |
| Lagerschijf | ||||
| 94 | 1610290052 | 1.84 | 2.23 | |
| Meeneembout | ||||
| 95 | 1613120018 | 1.84 | 2.23 | |
| Afstandsschijf | ||||
| 98 | 1610101015 | 1.10 | 1.33 | |
| Compensatieschijf | ||||
| 101 | 1610102049 | 1.84 | 2.23 | |
| Compensatieschijf | ||||
| 102 | 1610102048 | 1.84 | 2.23 | |
| Wig Tegen Wegrollen | ||||
| 104 | 1610190027 | 4.43 | 5.36 | |
| Lagerbus | ||||
| 111 | 1610290046 | 1.84 | 2.23 | |
| Zeskant Moer | ||||
| 112 | 1613300007 | 1.10 | 1.33 | |
| Plaatschroef | ||||
| 113 | 1613412001 | 1.10 | 1.33 | |
| Naaldkrans | ||||
| 116 | 1610913029 | 3.12 | 3.78 | |
| Naaldkrans | ||||
| 117 | 1610913011 | 5.02 | 6.07 | |
| Naaldlager | ||||
| 119 | 1610910081 | 11.18 | 13.53 | |
| Lagerbus | ||||
| 121 | 1610328016 | 2.56 | 3.10 | |
| Torx-lenskopschroef | ||||
| 125 | 1613435011 | 1.10 | 1.33 | |
| Plaatschroef | ||||
| 126 | 2910211019 | 0.83 | 1.00 | |
| Lagerbus | ||||
| 127 | 1610300060 | 5.50 | 6.66 | |
| Lagerbus | ||||
| 129 | 1610300067 | 8.98 | 10.87 | |
| Naaldlager | ||||
| 129/1 | 1610910085 | 11.18 | 13.53 | |
| Afdichtschijf | ||||
| 138 | 1611015047 | 5.02 | 6.07 | |
| Niet meer leverbaar | ||||
| 139 | 1612380010 | |||
| Radiaale Asafdichtring | ||||
| 141 | 1610290028 | 2.56 | 3.10 | |
| Radiaale Asafdichtring | ||||
| 142 | 1610290050 | 3.85 | 4.66 | |
| Snapring | ||||
| 143 | 1614601021 | 5.02 | 6.07 | |
| Steunschijf | ||||
| 144 | 1610103021 | 2.11 | 2.55 | |
| O-ring | ||||
| 151 | 1610210148 | 1.84 | 2.23 | |
| Snapring | ||||
| 152 | 1614601029 | 1.10 | 1.33 | |
| Snapring | ||||
| 153 | 1614601028 | 1.10 | 1.33 | |
| Borgring | ||||
| 154 | 1610119011 | 2.11 | 2.55 | |
| Borgring | ||||
| 156 | 2916650003 | 1.10 | 1.33 | |
| O-ring | ||||
| 157 | 1610210142 | 1.60 | 1.94 | |
| O-ring | ||||
| 158 | 1610210139 | 1.60 | 1.94 | |
| O-ring | ||||
| 159 | 1610210141 | 1.10 | 1.33 | |
| O-ring | ||||
| 160 | 1610210140 | 1.60 | 1.94 | |
| O-ring | ||||
| 161 | 1610210145 | 5.50 | 6.66 | |
| O-ring | ||||
| 162 | 1610210109 | 3.12 | 3.78 | |
| O-ring | ||||
| 163 | 1610210144 | 3.12 | 3.78 | |
| Kogel | ||||
| 164 | 1903230013 | 1.60 | 1.94 | |
| Radiaale Asafdichtring | ||||
| 167 | 1610290051 | 3.12 | 3.78 | |
| O-ring | ||||
| 168 | 1610210149 | 1.84 | 2.23 | |
| Schroef M Micro-inkaps | ||||
| 171 | 1613414021 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 172 | 1613435008 | |||
| Combinatieschroef | ||||
| 173 | 1613433001 | 0.83 | 1.00 | |
| Torx-lenskopschroef | ||||
| 174 | 1613435010 | 1.10 | 1.33 | |
| Plaatschroef | ||||
| 175 | 2912401018 | 0.83 | 1.00 | |
| Niet meer leverbaar | ||||
| 661 | 1615430010 | |||
| Anker | ||||
| 803 | 1614010213 | 139.96 | 169.35 | |
| Leid Voor Netaansluiting | ||||
| 805 | 1617000723 | 22.36 | 27.06 | |
| Typeplaat | ||||
| 808 | 160111A3H3 | 1.84 | 2.23 | |
| Koolborstelset | ||||
| 810 | 1617014135 | 13.11 | 15.86 | |
| Cilinderkopschroef | ||||
| 818 | 2910011088 | 0.83 | 1.00 | |
| Lagerbus | ||||
| 821 | 1617000824 | 22.36 | 27.06 | |
| Niet meer leverbaar | ||||
| 840 | 1617000825 | |||
| Niet meer leverbaar | ||||
| 841 | 1617000474 | |||
| Schakelvork | ||||
| 849 | 1617000826 | 42.20 | 51.06 | |
| Hamerzuiger | ||||
| 856 | 1617000873 | 28.01 | 33.89 | |
| Koppeling | ||||
| 860 | 1617000828 | 159.00 | 192.39 | |
| Rolset | ||||
| 866 | 1617000406 | 3.85 | 4.66 | |
| Excentertandwiel | ||||
| 872 | 1617000874 | 95.99 | 116.15 | |
| Niet meer leverbaar | ||||
| 873 | 1617000830 | |||
| Extra Handgreep | ||||
| 884 | 1612025051 | 34.69 | 41.97 | |
| Niet meer leverbaar | ||||
| 896 | 1617000407 | |||
| Niet meer leverbaar | ||||
| 897 | 1617000408 | |||
| Niet meer leverbaar | ||||
| 898 | 1617000409 | |||
