Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0611231703 ( GBH8DCE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

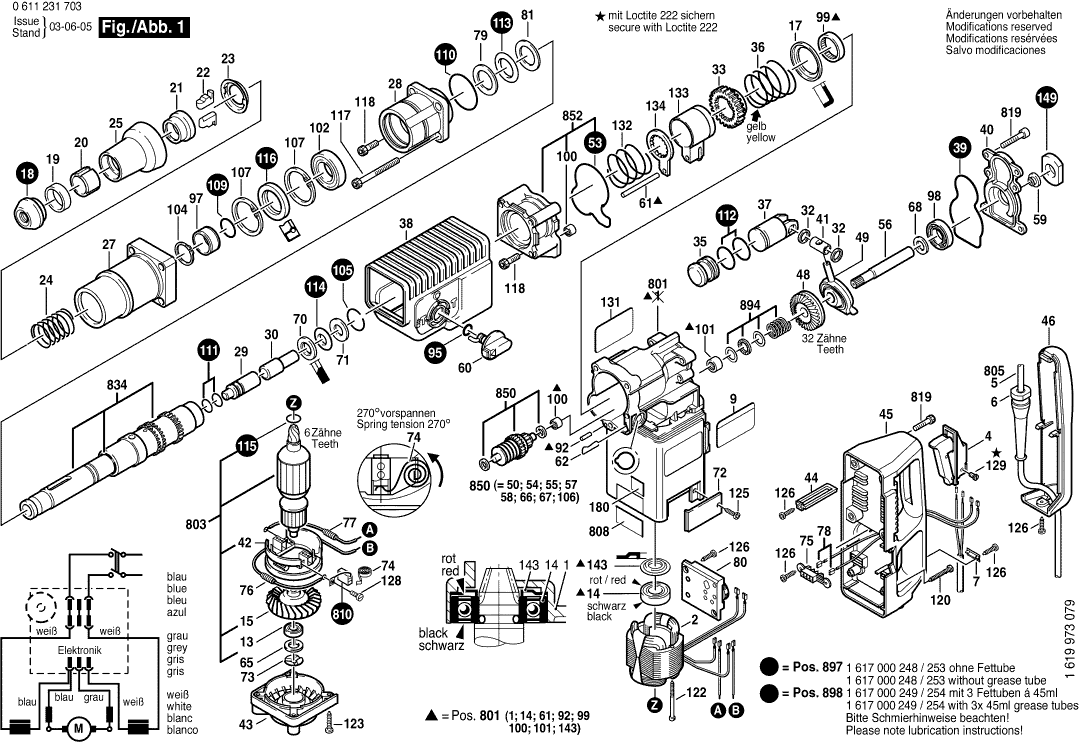

Tekeningen van de Bosch 0611231703 ( GBH8DCE )
Onderdelen lijst van de Bosch 0611231703 ( GBH8DCE )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Poolschoen 230-240V | ||||
| 2 | 1614220101 | 67.25 | 81.37 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 1617200040 | |||
| Doorvoerbuisje | ||||
| 6 | 3600703011 | 2.24 | 2.71 | |
| Klembevestiging | ||||
| 7 | 1611034020 | 1.18 | 1.43 | |
| Firmaplaat | ||||
| 9 | 1611110733 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 13 | 1610905009 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 14 | 1610905024 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 15 | 1616610067 | |||
| Aanloopschijf | ||||
| 17 | 1610500013 | 1.94 | 2.35 | |
| Veiligheidsdop | ||||
| 18 | 1610508017 | 2.71 | 3.28 | |
| Niet meer leverbaar, geen vervanging | ||||
| 19 | 1610202016 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 20 | 1610390015 | |||
| Aanslaghuls | ||||
| 21 | 1610520001 | 9.53 | 11.53 | |
| Blokkeerelement | ||||
| 22 | 1612300027 | 8.45 | 10.22 | |
| Stuurschijf | ||||
| 23 | 1610290025 | 5.33 | 6.45 | |
| Niet meer leverbaar, geen vervanging | ||||
| 24 | 1614616009 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 25 | 1610591009 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 27 | 1615190028 | |||
| Lagerflens | ||||
| 28 | 1615805062 | 23.75 | 28.74 | |
| SLAGBOUT | ||||
| 29 | 1613124037 | 13.93 | 16.86 | |
| SLAGBOUT | ||||
| 30 | 1613124038 | 18.19 | 22.01 | |
| Steunschijf | ||||
| 32 | 1610101616 | 1.18 | 1.43 | |
| Recht Tandwiel Z=32/57 | ||||
| 33 | 1616317041 | 49.56 | 59.97 | |
| SLAGBLOK | ||||
| 35 | 1618710055 | 20.42 | 24.71 | |
| Drukveer | ||||
| 36 | 1614621001 | 3.31 | 4.01 | |
| Niet meer leverbaar, geen vervanging | ||||
| 37 | 1618700060 | |||
| Afdekkap ZWART | ||||
| 38 | 1615190027 | 15.71 | 19.01 | |
| Afdichtframe | ||||
| 39 | 1611015030 | 3.31 | 4.01 | |
| Lagerdeksel | ||||
| 40 | 1615808059 | 18.19 | 22.01 | |
| Niet meer leverbaar, geen vervanging | ||||
| 41 | 1613219001 | |||
| Borstelhouder | ||||
| 42 | 1614336005 | 9.53 | 11.53 | |
| Lagerdeksel BLAUW | ||||
| 43 | 1615808068 | 18.19 | 22.01 | |
| Draagframe | ||||
| 44 | 1611015032 | 1.70 | 2.06 | |
| Handgreep ZWART | ||||
| 45 | 1615133027 | 40.61 | 49.14 | |
| Niet meer leverbaar, geen vervanging | ||||
| 46 | 1615500269 | |||
| Kroonwiel Z=32 | ||||
| 48 | 1616333032 | 60.65 | 73.39 | |
| Aandrijflager | ||||
| 49 | 1615819011 | 73.72 | 89.20 | |
| Afdichtframe | ||||
| 53 | 1611015031 | 4.70 | 5.69 | |
| Tandas Z=10 | ||||
| 56 | 1613060012 | 20.42 | 24.71 | |
| Afsluitstop | ||||
| 59 | 1610591010 | 1.18 | 1.43 | |
| Knevelgreep | ||||
| 60 | 1612026033 | 7.58 | 9.17 | |
| Cilindrische Pen 5M6x70 RIKO DIN 6325 | ||||
| 61 | 2917550138 | 2.71 | 3.28 | |
| Borgveer | ||||
| 62 | 1614680003 | 1.18 | 1.43 | |
| Steunschijf 2,5 MM DIK | ||||
| 65 | 1610101617 | 1.94 | 2.35 | |
| Compensatieschijf | ||||
| 68 | 1610101621 | 1.18 | 1.43 | |
| Compensatieschijf | ||||
| 68 | 1610101618 | 0.83 | 1.00 | |
| Wig Tegen Wegrollen | ||||
| 70 | 1610103019 | 3.31 | 4.01 | |
| Niet meer leverbaar, geen vervanging | ||||
| 71 | 1610101014 | |||
| Afsluitdeksel BLAUW | ||||
| 72 | 1615500284 | 1.94 | 2.35 | |
| Spanring | ||||
| 73 | 1610210082 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 74 | 1614652000 | |||
| Stekerbushuis | ||||
| 75 | 1615190011 | 1.70 | 2.06 | |
| Ontstoringsfilter BLAUW | ||||
| 76 | 1617328016 | 3.31 | 4.01 | |
| Ontstoringsfilter | ||||
| 77 | 1617328017 | 2.71 | 3.28 | |
| Verbindingsleiding L=35 MM WIT | ||||
| 78 | 1614431022 | 1.70 | 2.06 | |
| Steunschijf | ||||
| 79 | 1610102623 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 80 | 1617233016 | |||
| Steunschijf 3,0 MM DIK | ||||
| 81 | 1610102630 | 2.71 | 3.28 | |
| Extra Handgreep | ||||
| 84 | 160202507H | 8.45 | 10.22 | |
| Niet meer leverbaar, geen vervanging | ||||
| 85 | 1618040055 | |||
| Hamerschroef | ||||
| 86 | 1613490001 | 6.54 | 7.91 | |
| Spanband Ø70 MM | ||||
| 87 | 1611316008 | 7.58 | 9.17 | |
| Cilindrische Pen 5M6x12 RIKO DIN 6325 | ||||
| 92 | 2917550118 | 1.18 | 1.43 | |
| O-ring | ||||
| 95 | 1900210114 | 1.94 | 2.35 | |
| Binnenring | ||||
| 97 | 1610202014 | 10.73 | 12.98 | |
| Groefkogellager | ||||
| 98 | 1610900023 | 9.53 | 11.53 | |
| Niet meer leverbaar, geen vervanging | ||||
| 99 | 1610910068 | |||
| Naaldhuls | ||||
| 100 | 2600910001 | 3.31 | 4.01 | |
| Naaldhuls | ||||
| 101 | 2600910000 | 4.70 | 5.69 | |
| Groefkogellager | ||||
| 102 | 1900900276 | 11.88 | 14.37 | |
| Borgring | ||||
| 104 | 2916650017 | 1.18 | 1.43 | |
| Borgring | ||||
| 105 | 1610116004 | 1.18 | 1.43 | |
| Borgring | ||||
| 107 | 2916660024 | 4.10 | 4.96 | |
| Niet meer leverbaar, geen vervanging | ||||
| 109 | 1610210100 | |||
| O-ring | ||||
| 110 | 1600210004 | 1.70 | 2.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 111 | 1610210098 | |||
| O-ring | ||||
| 112 | 1610210109 | 3.31 | 4.01 | |
| Niet meer leverbaar, geen vervanging | ||||
| 113 | 1610210099 | |||
| O-ring | ||||
| 114 | 1610210093 | 0.83 | 1.00 | |
| O-ring | ||||
| 115 | 1610210135 | 2.24 | 2.71 | |
| Radiaale Asafdichtring | ||||
| 116 | 1610283020 | 5.33 | 6.45 | |
| Inbusbout | ||||
| 117 | 2910141262 | 0.83 | 1.00 | |
| Inbusbout | ||||
| 118 | 2910141244 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 120 | 2910211038 | 1.18 | 1.43 | |
| Plaatschroef BZ4,8x63 MM | ||||
| 122 | 1603435008 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 123 | 2910211236 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 125 | 2910601118 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 126 | 2910211011 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 128 | 2910021118 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 129 | 2603410001 | 1.18 | 1.43 | |
| Firmaplaat | ||||
| 131 | 1611110735 | 2.71 | 3.28 | |
| Drukveer | ||||
| 132 | 1614619009 | 2.71 | 3.28 | |
| Geleidingsbus | ||||
| 133 | 1610390028 | 8.45 | 10.22 | |
| Borgring | ||||
| 134 | 1610200018 | 5.33 | 6.45 | |
| Niet meer leverbaar, geen vervanging | ||||
| 143 | 1610109017 | |||
| Viltschijf | ||||
| 149 | 1610108014 | 2.24 | 2.71 | |
| Vetbuis 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.45 | |
| Niet meer leverbaar, geen vervanging | ||||
| 750 | 2605438262 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 751 | 1613001003 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 784 | 2602025062 | |||
| Motorhuis | ||||
| 801 | 1617000996 | 187.62 | 227.02 | |
| Anker 220-240V | ||||
| 803 | 1614011061 | 304.19 | 368.07 | |
| Leid Voor Netaansluiting | ||||
| 805 | 1607000228 | 20.42 | 24.71 | |
| Typeplaat | ||||
| 808 | 160111A3H3 | 1.94 | 2.35 | |
| Koolborstelset | ||||
| 810 | 1617014110 | 13.93 | 16.86 | |
| Inbusbout DIN 912-M6x25-10.9 | ||||
| 819 | 1617000123 | 4.10 | 4.96 | |
| Geleidingsband | ||||
| 826 | 1617000957 | 187.62 | 227.02 | |
| HAMBERBUIS | ||||
| 834 | 1617000960 | 209.26 | 253.20 | |
| TANDWIELKOPPELING | ||||
| 850 | 1617000934 | 101.94 | 123.35 | |
| Lagerflens | ||||
| 852 | 1617000803 | 67.25 | 81.37 | |
| Niet meer leverbaar, geen vervanging | ||||
| 894 | 1617000169 | |||
| Slijtdelenset | ||||
| 897 | 1617000248 | 36.85 | 44.59 | |
| Slijtdelenset | ||||
| 898 | 1617000249 | 40.61 | 49.14 | |
