Bosch GBM10RE tekeningen en onderdelen

Zoek naar onderdelen:
BoschOp het typeplaatje hoort referentie 0 601 135 561 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als deze referentie overeenkomt. Meerdere varianten: Als het typenummer niet overeenkomt, bekijk dan het overzicht om het juiste model te selecteren.

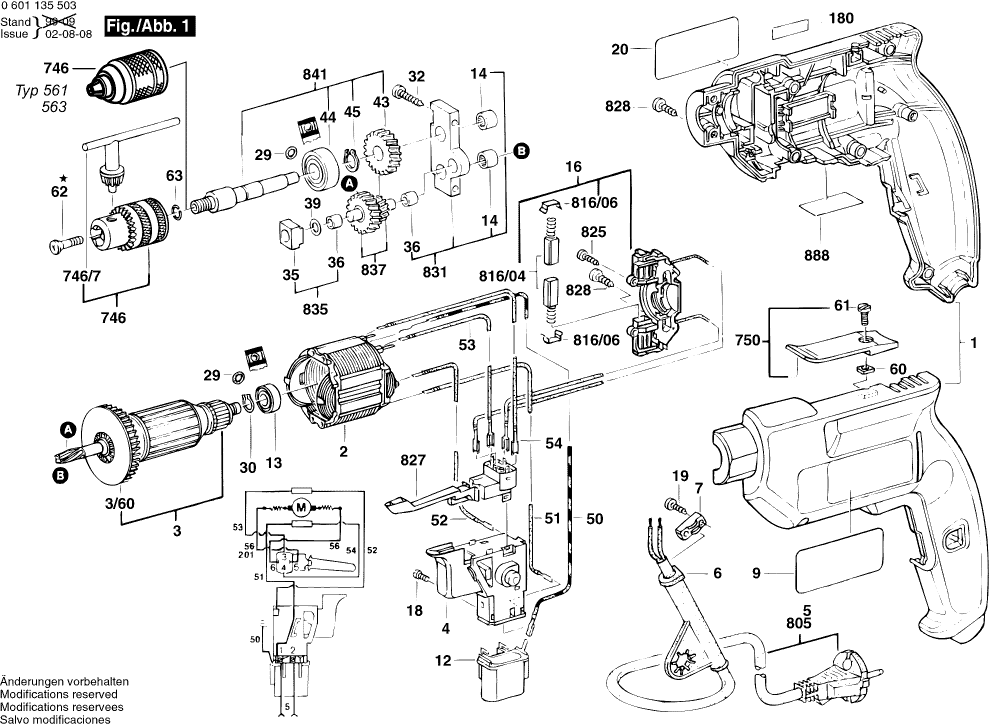

Tekeningen van de BOSCH GBM10RE

Onderdelen lijst van de Bosch GBM10RE

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw.
12605104316Behuizingsschaal€ 15,46
22604220423Poolschoen€ 23,37
32604010707Anker€ 36,24
3/601606610116Ventilator€ 2,20
42607200357Niet meer leverbaar
62600707059Doorvoerbuisje€ 1,94
72601035001Leidinghouder€ 1,15
92609130745Firmaplaat€ 1,94
122607329114Ontstoringsfilter€ 6,41
132600905032Groefkogellager€ 4,02
142600917003Naaldhuls€ 2,20
162605807060Borstelplaat€ 10,55
182603410001Cilinderkopschroef€ 1,15
192910611019Plaatschroef€ 1,94
202601118572Aanwijzingsplaat€ 2,66
291900210000O-ring€ 1,15
302600209004Afstandsring€ 1,77
322910611096Plaatschroef€ 1,00
352602305003Lagerstuk€ 2,43
362600917004Naaldhuls€ 2,66
392600100627Compensatieschijf€ 1,15
432606320046Recht Tandwiel Z=27€ 13,70
441900905232Groefkogellager€ 15,46
452916650001Borgring€ 1,15
502604448103Niet meer leverbaar
512604448060Niet meer leverbaar
522604448045Niet meer leverbaar
532604448132Verbindingsleiding€ 1,15
542604448203Verbindingsleiding€ 1,05
602915121004Vierkantmoer Din 562-m4-04€ 1,00
612910091120Cilinderkopschroef€ 1,00
622603421209Verzonken Schroef€ 1,15
632604601004Snapring€ 1,15
7462608572196Snelspanboorhouder€ 44,07
7502608040050Niet meer leverbaar
8051607000385Leid Voor Netaansluiting€ 11,69
816/042604321911Koolborstelset€ 7,45
816/062601322013Arreteerkap€ 1,15
8252910611007Plaatschroef€ 1,00
8272607200231Schakelaar€ 10,55
8282910611020Plaatschroef€ 1,15
8312605807920Lagerbrug€ 12,21
8352600917903Lagerstuk€ 5,74
8372606311906Tandas€ 17,88
8412606135912Boorspil€ 32,89
888160111A3H3Typeplaat€ 1,94
