Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601931520 ( GBM-12VES )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601931520 ( GBM-12VES )

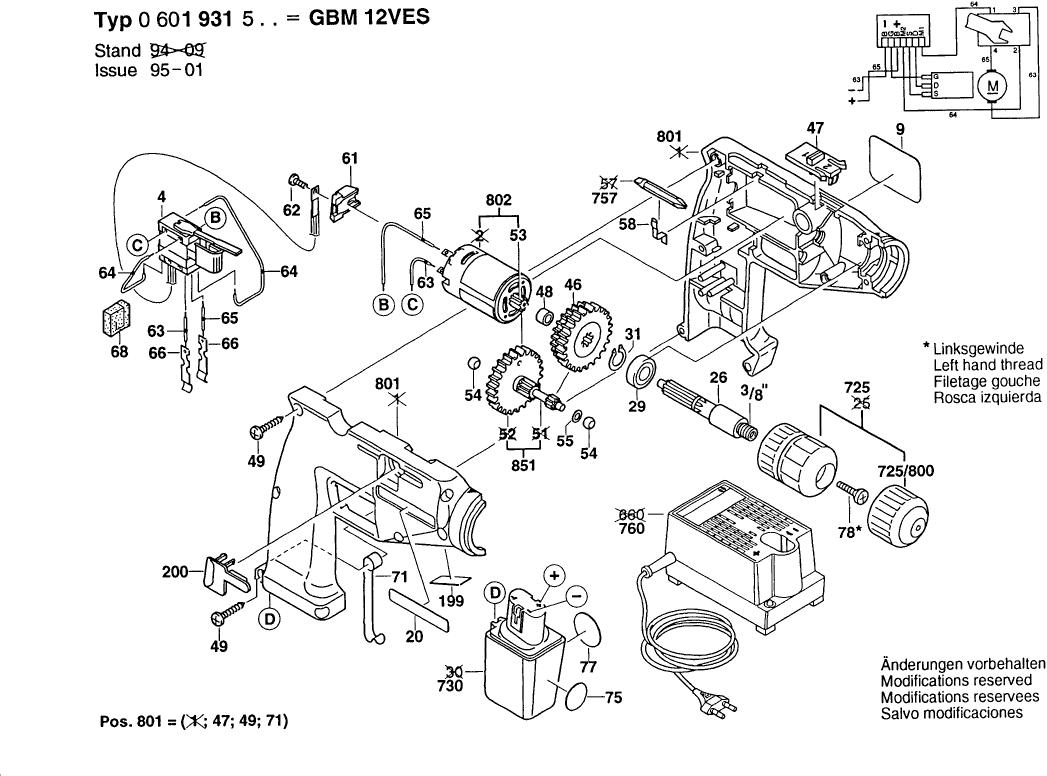

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0601931520 ( GBM-12VES )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Aan/uit-schakelaar
4 2607200302 40.61 49.14

Zelfklevende Plaat ZONZIJDE
9 2601118179 1.70 2.06

Aanwijzingsplaat SCHADUWZIJDE
20 2601118802 0.83 1.00

BOORSPIL 3/8"
26 2606309026 8.45 10.22

Groefkogellager 10x26x8
29 1900905120 7.58 9.17

Borgring
31 2916650001 1.94 2.35

Tandwielset
46 1609340007 11.88 14.37

Stelschuif ZWART
47 2601099027 1.18 1.43

Sinterbus
48 2600301011 1.18 1.43

Torx-lenskopschroef
49 2603490022 0.83 1.00

Rondsel
53 2606316112 3.31 4.01

Sinterbus
54 2600302002 1.18 1.43

Compensatieschijf 0,3 MM DIK
55 2600100636 1.18 1.43

Borgveer
58 2601250002 1.18 1.43

Koellichaam
61 2605715000 3.31 4.01

Lenskopschroef
62 2910641050 0.83 1.00

Verbindingsleiding L=79 MM WIT
63 2604413004 1.18 1.43

Verbindingsleiding L=52 MM WIT
64 2604413005 1.18 1.43

Contactveer
66 2601324012 1.18 1.43

Stofbescherming
68 2601010038 1.18 1.43

Niet meer leverbaar, geen vervanging
71 2601251003

Zelfklevende Plaat
75 2601118428 2.71 3.28

Aanwijzingsplaat
77 2601118901 2.71 3.28

Verzonken Schroef
78 2609110721 1.70 2.06

Opvulstuk BLAUW
200 2605510027 1.18 1.43

Niet meer leverbaar, geen vervanging
725 2608572010

Beschermklep
725/800 2600591006 10.73 12.98

Niet meer leverbaar, geen vervanging
730 2607335021

Schroevendr. Bit
757 1609200147 2.71 3.28

SNELLADER EU 230/7,2-24V, 1h
760 2607224425 130.32 157.69

SNELLADER EU 230/7,2-14,4V, 30 MIN.
760 2607224701 101.94 123.35

Behuizingsschaal BLAUW
801 2605104776 18.19 22.01

Gelijkstroommotor 12V
802 2607022910 26.84 32.48

Tandas Z=10/19/81
851 1609340005 12.41 15.02

Geen informatie beschikbaar, niet bestelbaar
899 0601931520
