Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601119132 ( GBM13 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601119132 ( GBM13 )

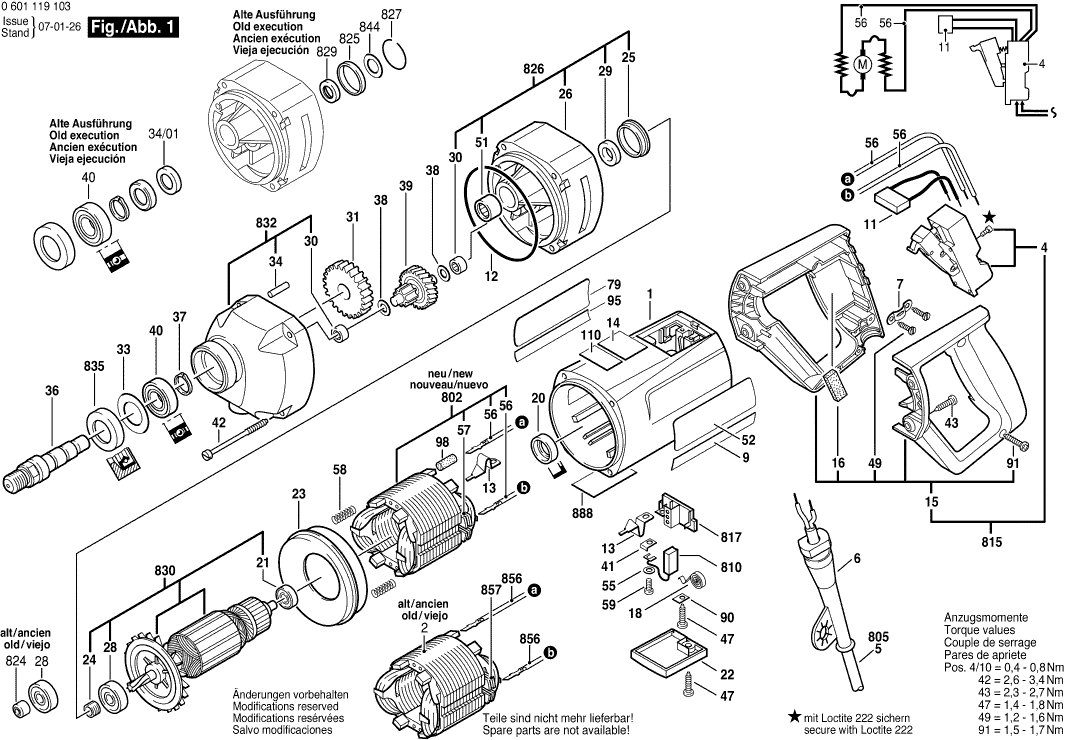

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 0601119132 ( GBM13 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Motorhuis
1 3605108145 23.75 28.74
Schakelaar
4 1607200037 40.61 49.14
Schakelaar
4 1607200078 36.85 44.59
Leid Voor Netaansluiting CH 4,15m 2 x 1,0mm H05 V
5 1604460015 15.71 19.01
Doorvoerbuisje
6 1600703022 2.24 2.71
Klembevestiging
7 1601302014 1.18 1.43
Niet meer leverbaar, geen vervanging
11 1607328028
O-ring
12 1600210005 2.24 2.71
Platte Stekker
13 1604477001 1.18 1.43
Niet meer leverbaar, geen vervanging
15 3605133019
Isolatieplaat
16 1602381006 1.18 1.43
Spiraalveer
18 1604652006 1.18 1.43
Tussenring
20 1600502011 1.94 2.35
Groefkogellager
21 2600905032 4.10 4.96
Deksel
22 3605500063 3.31 4.01
Luchtgeleidingsring
23 1600502019 2.71 3.28
Tussenring
24 1600300090 2.71 3.28
Tussenring
25 1600221003 1.18 1.43
Tussenbehuizing
26 3607031162 81.47 98.58
Groefkogellager
28 3600905131 8.45 10.22
Radiaale Asafdichtring
29 1600290016 1.94 2.35
Naaldhuls
30 1600910013 4.70 5.69
Recht Tandwiel
31 1606317078 26.84 32.48
Compensatieschijf
33 1600102003 1.18 1.43
Cilindrische Pen
34 2917500121 0.83 1.00
Boorspil
36 3603523053 36.85 44.59
Borgring
37 2916650006 1.18 1.43
Compensatieschijf
38 1600100631 1.18 1.43
As Met Tandwiel
39 1606328103 44.82 54.23
Groefkogellager
40 1900905162 13.93 16.86
Plaatschroef
42 1613435009 1.18 1.43
Torx-lenskopschroef
43 2914201527 1.70 2.06
Plaatschroef
47 2910211019 0.83 1.00
Plaatschroef
49 2910211018 0.83 1.00
Verende Sluitring
55 2916060005 0.83 1.00
Verbindingsleiding
56 3604460027 5.33 6.45
Leidingsgeleiding
57 3601025003 1.18 1.43
Drukveer
58 1604613006 1.18 1.43
Cilinderkopschroef
59 2910021118 0.83 1.00
Zelfklevende Plaat
79 3601110359 2.24 2.71
Zekeringplaat
90 1601030022 1.18 1.43
Torx-lenskopschroef
91 2914201507 0.83 1.00
Zelfklevende Plaat
95 3601110072 1.18 1.43
Extra Handgreep
650 3602025021 36.85 44.59
Extra Handgreep
650/1 160202509Z 12.41 15.02
Extra Handgreep
650/1 16020250A1 11.88 14.37
Gereedschapsklem
650/2 1618040077 13.93 16.86
Schroefdraadbout
650/3 1613521001 3.31 4.01
Klemring
650/4 3601038048 13.93 16.86
Cilindrische Pen
650/5 1613100012 1.94 2.35
Greepstang
650/8 3602025022 13.93 16.86
TANDKRANSBOORHOUDER Ø1,5-13 MM, 1/2"
651 1608571022 55.25 66.85
Boorhoudersleutel
651/8 2607950007 5.33 6.45
Diepteaanslag
652 1613001008 6.54 7.91
Poolschoen
802 3604220109 60.65 73.39
Koolborstelset
810 1607014126 12.41 15.02
Niet meer leverbaar, geen vervanging
815 3605133025
Borstelhouder
817 1604336017 5.83 7.05
Tussenring
824 1600300089 4.10 4.96
Tussenring
825 1600206026 1.18 1.43
Snapring
827 2916600016 1.18 1.43
Radiaale Asafdichtring
829 1600290012 2.24 2.71
Anker
830 1604010272 168.86 204.32
Spilhuis
832 3605806146 60.65 73.39
Borgring
835 3607030355 13.93 16.86
Steunschijf
844 1600102680 1.18 1.43
Verbindingsleiding
856 1604438012 5.83 7.05
Leidingsgeleiding
857 1601025001 1.10 1.33
Typeplaat
888 160111A3H3 1.94 2.35
