Bosch GBM 23-2 tekeningen en onderdelen

Zoek naar onderdelen:

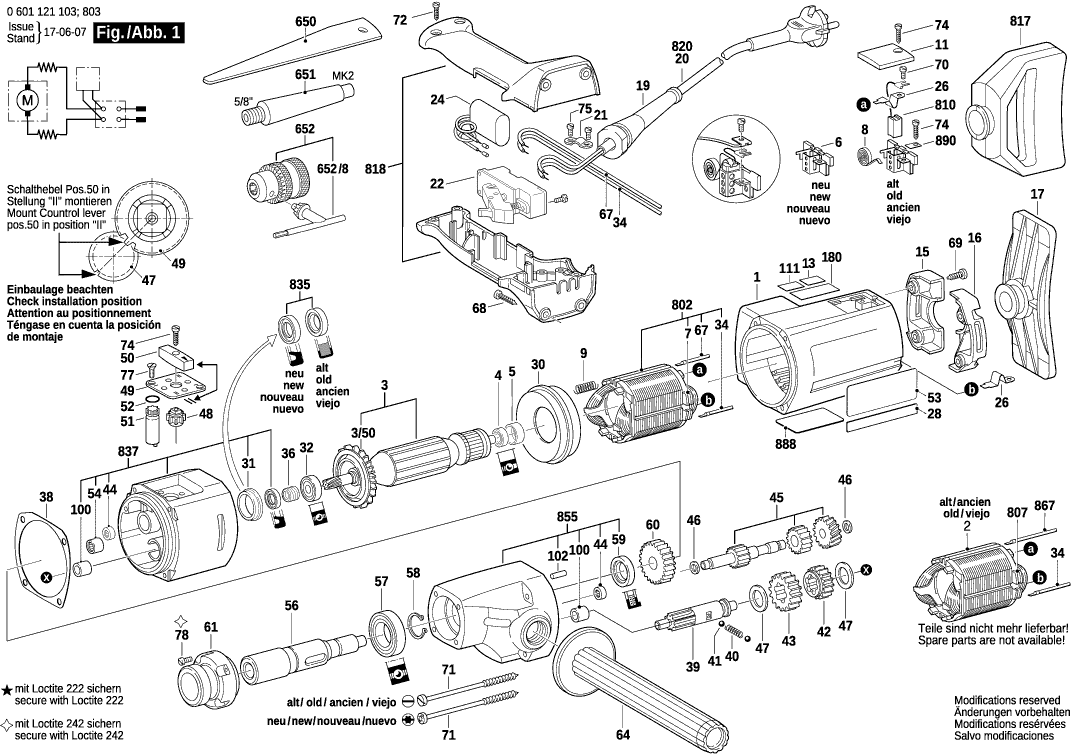

Tekeningen van de Bosch GBM 23-2

Op het typeplaatje hoort referentie 0601121160 hoort te staan. Er kunnen verschillen zijn per typenummer waardoor onderdelen niet passen. Bestel alleen als dit nummer overeenkomt.

Onderdelen lijst van de Bosch GBM 23-2

Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal in te vullen aan het einde van de regels. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop 'Onderdelen bestellen' klikken. De prijzen hieronder zijn inclusief btw.
13605108091Motorhuis€ 28,52
31604010434Anker€ 125,04
42600905032Groefkogellager€ 3,92
51600502011Tussenring€ 1,11
73601025003Leidingsgeleiding€ 1,11
81604652006Spiraalveer€ 1,11
91604613006Drukveer€ 1,11
153605500058Deksel€ 10,30
163605500059Deksel€ 11,40
173601012003Aandrukplaat€ 6,26
183605132027Handgreep€ 13,36
193600703011Doorvoerbuisje€ 1,89
203607030489Leid Voor Netaansluiting€ 25,75
211601302014Klembevestiging€ 1,11
221607200078Schakelaar€ 35,37
241607328028Ontstoringsfilter€ 3,18
253605500034Lagerdeksel€ 5,11
263604438025Verbindingsleiding€ 5,59
301600502019Luchtgeleidingsring€ 2,60
311600221003Tussenring€ 1,11
323600905131Groefkogellager€ 8,08
332910021118Cilinderkopschroef€ 1,00
341604438012Verbindingsleiding€ 4,51
361600300090Tussenring€ 2,60
381601015013Afdichtplaat€ 1,11
391606309066Tandas€ 78,17
401604611022Drukveer€ 1,11
411903230009Kogel€ 1,00
421606317074Recht Tandwiel€ 32,09
431606317082Recht Tandwiel€ 35,37
441600910013Naaldhuls€ 4,51
451606309065Aandrijfas Van Tandwiel€ 78,17
461600100631Compensatieschijf€ 1,11
471600101647Compensatieschijf€ 1,62
481606325025Schakelas€ 2,15
491601038025Arreteerplaat€ 1,11
501602026044Schakelhefboom€ 5,59
511606325027Schakelas€ 7,26
521900210105O-Ring€ 1,11
533601110257NIET MEER LEVERBAAR
542600910001Naaldhuls€ 3,18
563606135009Boorspil€ 78,17
571900905126Groefkogellager€ 28,52
582916650014Borgring€ 1,11
593600290035Afdichtring€ 10,30
601606317084Recht Tandwiel€ 28,52
611605703075Bevestigingsflens€ 38,97
623607200000Schakelaar€ 15,09
641600763010Handgreep€ 35,37
653604412002Verbindingsleiding€ 5,59
663604460011Verbindingsleiding€ 2,15
673604460012Verbindingsleiding€ 2,15
683603435027Plaatschroef€ 1,00
691603412007NIET MEER LEVERBAAR
702910021118Cilinderkopschroef€ 1,00
713603435042Lenskopschroef€ 1,11
722914201508Torx-Lenskopschroef€ 1,00
742910211019Plaatschroef€ 1,00
752910021118Cilinderkopschroef€ 1,00
763604438027Verbindingsleiding€ 5,59
772910501120Verzonken Schroef€ 1,00
782910021154Cilinderkopschroef€ 1,00
793604460010NIET MEER LEVERBAAR
901601030022Zekeringplaat€ 1,11
1003600328033Lagerbus€ 7,26
1022917500121Cilindrische Pen€ 1,00
1113601110366Zelfklevende Plaat€ 2,60
3501606610122Ventilator€ 2,15
6503601030002Uitdrijver€ 9,14
8023604220151Poolschoen€ 53,01
8061607000189Borstelhouder€ 6,26
8071601025001Leidingsgeleiding€ 1,11
8103607014012Koolborstelset€ 19,59
8113605500063Deksel€ 3,18
8173605133010NIET MEER LEVERBAAR
8263604460009Verbindingsleiding€ 5,11
8353600290070Radiaale Asafdichtring€ 7,26
8373607030437Tussenlager€ 87,86
8551605806382Taatslager€ 125,04
8761604438013Verbindingsleiding€ 4,51
8881601106032Typeplaat€ 1,89
