Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601139561 ( GBM350RE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

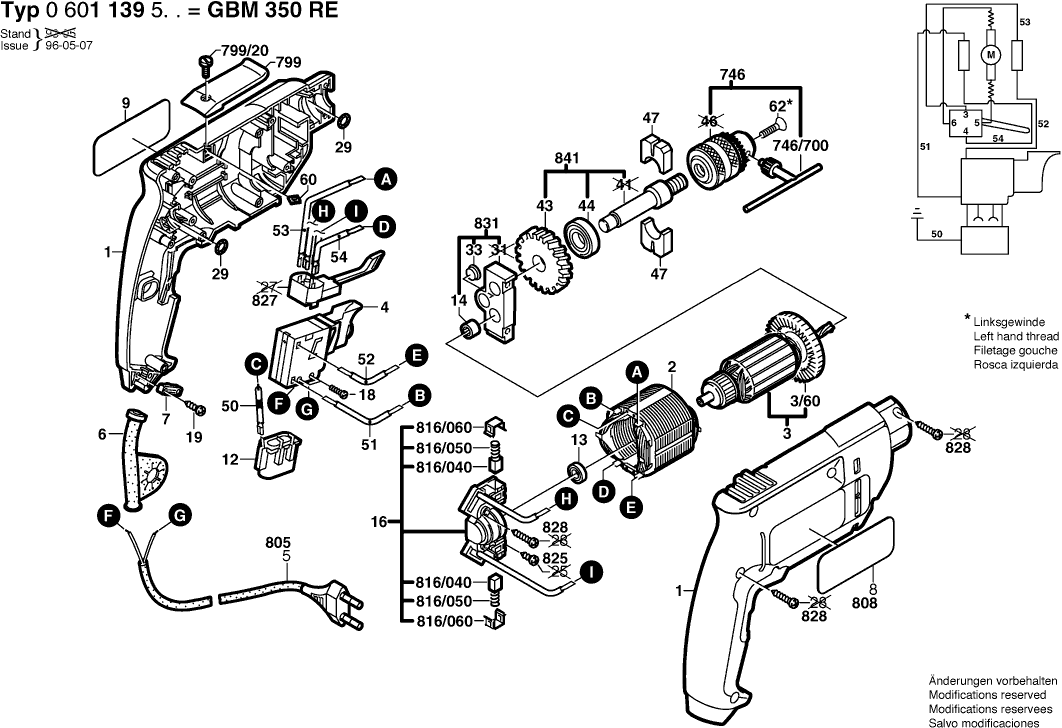

Tekeningen van de Bosch 0601139561 ( GBM350RE )
Onderdelen lijst van de Bosch 0601139561 ( GBM350RE )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Behuizingsschaal BLAUW | ||||
| 1 | 2605104316 | 15.71 | 19.01 | |
| Poolschoen 230-240V | ||||
| 2 | 2604220522 | 13.93 | 16.86 | |
| Anker 230-240V | ||||
| 3 | 2604011039 | 26.84 | 32.48 | |
| Klep | ||||
| 3/60 | 1619P11262 | 2.24 | 2.71 | |
| Niet meer leverbaar, geen vervanging | ||||
| 4 | 2607200357 | |||
| Leid Voor Netaansluiting | ||||
| 5 | 1607000388 | 9.53 | 11.53 | |
| Doorvoerbuisje | ||||
| 6 | 2600707059 | 2.24 | 2.71 | |
| Doorvoerbuisje | ||||
| 6 | 2600707061 | 1.94 | 2.35 | |
| Leidinghouder | ||||
| 7 | 2601035001 | 1.18 | 1.43 | |
| Firmaplaat | ||||
| 9 | 2601118408 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 12 | 2607329114 | |||
| Groefkogellager | ||||
| 13 | 2600905046 | 8.45 | 10.22 | |
| Naaldhuls | ||||
| 14 | 2600917003 | 2.24 | 2.71 | |
| Borstelplaat | ||||
| 16 | 2609992606 | 12.41 | 15.02 | |
| Cilinderkopschroef | ||||
| 18 | 2603410001 | 1.18 | 1.43 | |
| Plaatschroef DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.71 | |
| O-Ring 5,0x1,75 MM | ||||
| 29 | 2600210036 | 1.18 | 1.43 | |
| Afsluitdeksel | ||||
| 33 | 2605500111 | 1.18 | 1.43 | |
| Recht Tandwiel Z=69 | ||||
| 43 | 2606316140 | 6.54 | 7.91 | |
| Groefkogellager | ||||
| 44 | 1900905232 | 18.19 | 22.01 | |
| VILTPLAAT | ||||
| 47 | 2600005005 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 50 | 2604448170 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 51 | 2604448060 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 52 | 2604448045 | |||
| Verbindingsleiding | ||||
| 53 | 2604448132 | 0.83 | 1.00 | |
| Verbindingsleiding | ||||
| 54 | 2604448034 | 1.18 | 1.43 | |
| Vierkantmoer DIN 562-M4-04 | ||||
| 60 | 2915121004 | 0.83 | 1.00 | |
| Verzonken Schroef M6x20 MM LINKSE SCHROEFDRAAD | ||||
| 62 | 2603421211 | 1.70 | 2.06 | |
| Niet meer leverbaar, geen vervanging | ||||
| 746 | 1608571061 | |||
| Boorhoudersleutel | ||||
| 746/700 | 2607950007 | 5.33 | 6.45 | |
| RIEMBEVESTIGINGSCLIP ZWART | ||||
| 799 | 2608040050 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 799/20 | 2910091120 | 0.83 | 1.00 | |
| Typeplaat | ||||
| 808 | 160111A3H3 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 816/040 | 2604321915 | |||
| Drukveer | ||||
| 816/050 | 2604610026 | 1.94 | 2.35 | |
| Arreteerkap | ||||
| 816/060 | 2601322017 | 1.18 | 1.43 | |
| Plaatschroef | ||||
| 825 | 2910611007 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 827 | 2607200231 | 12.41 | 15.02 | |
| Plaatschroef | ||||
| 828 | 2910611020 | 1.18 | 1.43 | |
| LAGERBRUG | ||||
| 831 | 2605807927 | 8.45 | 10.22 | |
| BOORSPIL 1/2" | ||||
| 841 | 2606135921 | 20.42 | 24.71 | |
