Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601M20200 ( GCM10J )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

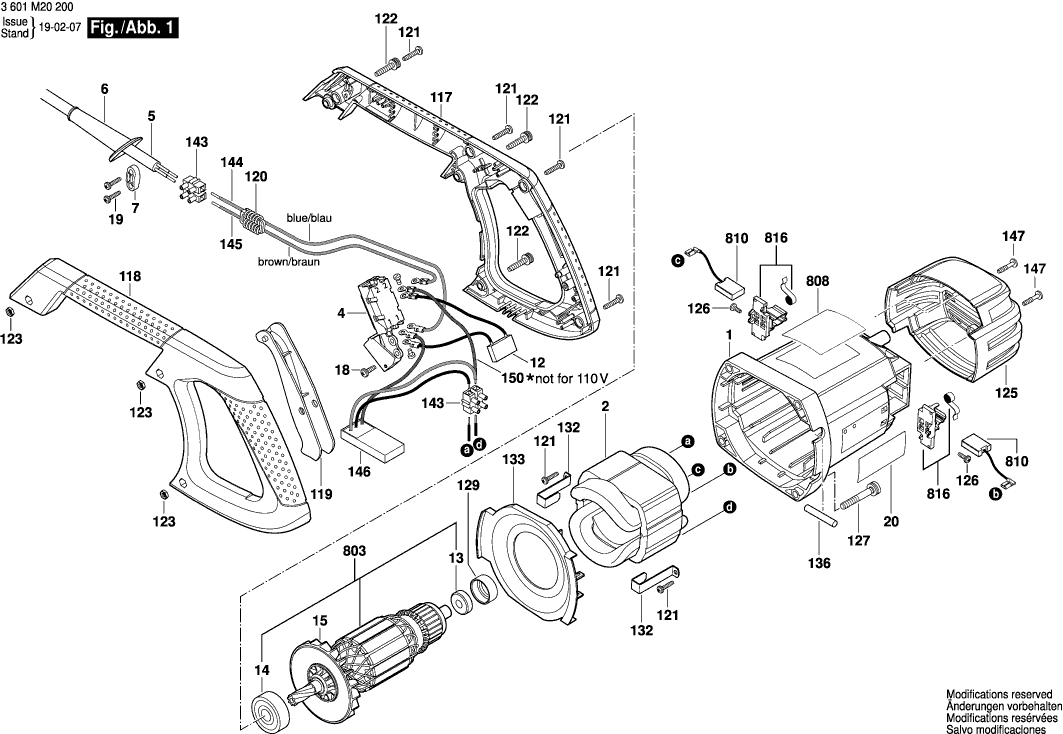

Tekeningen van de Bosch 3601M20200 ( GCM10J )
Onderdelen lijst van de Bosch 3601M20200 ( GCM10J )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis | ||||
| 1 | 1609B00910 | 15.71 | 19.01 | |
| POOLSCHOEN | ||||
| 2 | 1609B00001 | 67.98 | 82.26 | |
| AAN/UIT-SCHAKELAAR | ||||
| 4 | 1609B00882 | 10.68 | 12.92 | |
| LEID VOOR NETAANSLUITING | ||||
| 5 | 1609B02952 | 13.90 | 16.82 | |
| DOORVOERBUISJE | ||||
| 6 | 1609B00820 | 1.00 | 1.21 | |
| LEIDINGCLIP | ||||
| 7 | 1609B00821 | 1.00 | 1.21 | |
| ONTSTORINGSCONDENSATOR | ||||
| 12 | 1609B00749 | 2.52 | 3.05 | |
| LAGER | ||||
| 13 | 1609B00812 | 5.27 | 6.38 | |
| Niet meer leverbaar, geen vervanging | ||||
| 14 | 1609B00835 | |||
| VENTILATOR | ||||
| 15 | 1609B00105 | 4.58 | 5.54 | |
| LENSKOPSCHROEF | ||||
| 18 | 1619P03837 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 19 | 1619P03833 | 1.00 | 1.21 | |
| WAARSCHUWINGSPLAATJE | ||||
| 20 | 1609B00911 | 2.18 | 2.64 | |
| Sokkel | ||||
| 22 | 1609B00700 | 113.29 | 137.08 | |
| SCHROEF | ||||
| 23 | 1609B00702 | 1.00 | 1.21 | |
| ONDERLEGSCHIJF | ||||
| 24 | 1609B00703 | 1.32 | 1.60 | |
| KLEMMOER | ||||
| 25 | 1609B00704 | 1.00 | 1.21 | |
| RUBBEREN BUS | ||||
| 26 | 1609B00705 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 27 | 1609B00706 | |||
| Haakse Schroevendraaier | ||||
| 28 | 1609B00707 | 2.71 | 3.28 | |
| CONTACTHULS | ||||
| 29 | 1609B00709 | 5.96 | 7.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 30 | 1609B00710 | |||
| TAFEL | ||||
| 31 | 1609B00711 | 146.07 | 176.74 | |
| CONTACTHULS | ||||
| 32 | 1609B00713 | 1.00 | 1.21 | |
| SCHUIFPLAAT | ||||
| 33 | 1609B00715 | 2.52 | 3.05 | |
| WIJZER | ||||
| 34 | 1609B00717 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 35 | 1609B00718 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 36 | 1609B00719 | |||
| ONDERLEGSCHIJF | ||||
| 37 | 1609B00720 | 1.00 | 1.21 | |
| KLEMMOER | ||||
| 38 | 1609B00721 | 1.00 | 1.21 | |
| Schroef | ||||
| 39 | 1609B00722 | 0.83 | 1.00 | |
| Schroefdraadbout | ||||
| 40 | 1609B00723 | 1.70 | 2.06 | |
| VERGRENDELNIET | ||||
| 41 | 1609B00724 | 1.00 | 1.21 | |
| ARRETEERPAL | ||||
| 42 | 1609B00725 | 1.90 | 2.30 | |
| VEER | ||||
| 43 | 1609B00726 | 1.00 | 1.21 | |
| TUBUS | ||||
| 44 | 1609B00727 | 1.00 | 1.21 | |
| BLOK | ||||
| 45 | 1609B00728 | 2.52 | 3.05 | |
| Schroef | ||||
| 46 | 1609B00729 | 0.83 | 1.00 | |
| Verende Sluitring | ||||
| 47 | 1609B00731 | 0.83 | 1.00 | |
| SCHROEF | ||||
| 48 | 1609B00732 | 1.00 | 1.21 | |
| ONDERLEGSCHIJF | ||||
| 49 | 1609B00733 | 1.00 | 1.21 | |
| Klemmoer | ||||
| 50 | 1609B00734 | 0.83 | 1.00 | |
| KNOPGREEP | ||||
| 51 | 1609B00735 | 6.53 | 7.90 | |
| DRUKPLAAT | ||||
| 52 | 1609B00736 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 53 | 1609B00740 | |||
| Moer | ||||
| 54 | 1609B00741 | 0.83 | 1.00 | |
| KUNSTSTOF INZETSTUK | ||||
| 55 | 1609B00742 | 1.94 | 2.35 | |
| KUNSTSTOF INZETSTUK | ||||
| 56 | 1609B00754 | 1.90 | 2.30 | |
| VEILIGHEIDSAFSCHERMING | ||||
| 58 | 1609B00744 | 2.18 | 2.64 | |
| SCHROEF | ||||
| 59 | 1609B00745 | 1.00 | 1.21 | |
| VERSTEKLINIAAL | ||||
| 60 | 1609B00985 | 30.08 | 36.40 | |
| Schroef | ||||
| 61 | 1609B00748 | 0.83 | 1.00 | |
| PEN | ||||
| 62 | 1609B00751 | 55.56 | 67.23 | |
| HENDEL | ||||
| 63 | 1609B00753 | 4.58 | 5.54 | |
| ONDERLEGSCHIJF | ||||
| 64 | 1609B00757 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 65 | 1609B00758 | |||
| AANSLAGBOUT | ||||
| 66 | 1609B00760 | 2.52 | 3.05 | |
| O-RING | ||||
| 67 | 1609B00714 | 1.00 | 1.21 | |
| VEERRAND | ||||
| 68 | 1609B00761 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 69 | 1609B00762 | |||
| Schroef | ||||
| 70 | 1609B00763 | 0.83 | 1.00 | |
| LAGERAS | ||||
| 71 | 1609B00764 | 5.96 | 7.21 | |
| Torsieveer | ||||
| 72 | 1609B00765 | 11.88 | 14.37 | |
| HULS | ||||
| 73 | 1609B00766 | 1.00 | 1.21 | |
| STOFAFSCHEIDER | ||||
| 74 | 1609B00767 | 5.96 | 7.21 | |
| ARM | ||||
| 75 | 1609B00769 | 82.63 | 99.98 | |
| SCHROEF | ||||
| 76 | 1609B00771 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 77 | 1609B00772 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 78 | 1609B00773 | |||
| GRENDELPEN | ||||
| 79 | 1609B00774 | 7.32 | 8.86 | |
| DRUKVEER | ||||
| 80 | 1609B00775 | 1.00 | 1.21 | |
| VEERRAND | ||||
| 81 | 1609B00716 | 1.00 | 1.21 | |
| NAALDLAGER | ||||
| 83 | 1609B00777 | 4.58 | 5.54 | |
| SCHROEF | ||||
| 86 | 1609B00780 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 87 | 1609B00781 | |||
| Afdekplaat | ||||
| 89 | 1609B00784 | 1.70 | 2.06 | |
| Schroef | ||||
| 90 | 1609B00785 | 0.83 | 1.00 | |
| FLENS | ||||
| 91 | 1609B00786 | 5.96 | 7.21 | |
| BINNENRING | ||||
| 92 | 1609B00925 | 9.47 | 11.46 | |
| FLENSBOUT | ||||
| 94 | 1609B00960 | 3.71 | 4.49 | |
| Veiligheidsafscherming | ||||
| 95 | 1609B00986 | 40.61 | 49.14 | |
| SPAANAFWIJZER | ||||
| 96 | 1609B00918 | 2.18 | 2.64 | |
| SPAANAFWIJZER | ||||
| 97 | 1609B00919 | 2.18 | 2.64 | |
| BESCHERMINGSPLAAT | ||||
| 98 | 1609B00920 | 6.53 | 7.90 | |
| AANZETSCHROEF | ||||
| 99 | 1609B00930 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 100 | 1609B00798 | 1.00 | 1.21 | |
| VEILIGHEIDSDEKSEL | ||||
| 101 | 1609B00987 | 17.60 | 21.30 | |
| TORSIEVEER | ||||
| 103 | 1609B00802 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 104 | 1609B00803 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 105 | 1609B00804 | |||
| KLEMMOER | ||||
| 106 | 1609B00730 | 1.32 | 1.60 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107 | 1609B00738 | |||
| ROL | ||||
| 108 | 1609B00806 | 1.00 | 1.21 | |
| SCHOEPENWIEL | ||||
| 109 | 1609B00807 | 1.00 | 1.21 | |
| BORGRING | ||||
| 110 | 1609B00750 | 1.00 | 1.21 | |
| BUISCONSTRUCTIE | ||||
| 111 | 1609B00917 | 3.71 | 4.49 | |
| SCHROEF | ||||
| 112 | 1609B00810 | 1.00 | 1.21 | |
| ROL | ||||
| 113 | 1609B00811 | 1.32 | 1.60 | |
| HENDEL | ||||
| 114 | 1609B00990 | 4.58 | 5.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 115 | 1609B00815 | |||
| SCHROEF | ||||
| 116 | 1609B00816 | 1.00 | 1.21 | |
| HANDGREEP | ||||
| 117 | 1609B00988 | 15.61 | 18.89 | |
| HENDELPLAAT | ||||
| 118 | 1609B00989 | 15.61 | 18.89 | |
| ACTIVATOR | ||||
| 119 | 1609B00822 | 2.52 | 3.05 | |
| SNAAR | ||||
| 120 | 1609B00813 | 1.00 | 1.21 | |
| LENSKOPSCHROEF | ||||
| 121 | 1619P03824 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 122 | 1609B00823 | 1.00 | 1.21 | |
| KLEMMOER | ||||
| 123 | 1609B00824 | 1.00 | 1.21 | |
| Carterdeksel | ||||
| 125 | 1609B00992 | 9.53 | 11.53 | |
| SCHROEF | ||||
| 126 | 1619P03834 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 127 | 1609B00828 | |||
| RUBBERSLUITRING | ||||
| 129 | 1600206030 | 1.32 | 1.60 | |
| WAARSCHUWINGSPLAATJE | ||||
| 131 | 1609B00708 | 1.00 | 1.21 | |
| BEVESTIGINGSKLEM | ||||
| 132 | 1619P03823 | 1.90 | 2.30 | |
| LUCHTGELEIDINGSRING | ||||
| 133 | 1609B00838 | 3.04 | 3.68 | |
| VERGRENDELNIET | ||||
| 134 | 1609B00739 | 1.00 | 1.21 | |
| Lagerbus | ||||
| 135 | 1609B00800 | 0.83 | 1.00 | |
| LAGERBUS | ||||
| 136 | 1609B00799 | 1.32 | 1.60 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 137 | 1609B00829 | |||
| HOUDER | ||||
| 139 | 1609B00872 | 1.00 | 1.21 | |
| AANSLUITBLOK | ||||
| 143 | 1609BP7059 | 1.32 | 1.60 | |
| Verbindingskabel | ||||
| 144 | 1609B00887 | 0.83 | 1.00 | |
| Verbindingskabel | ||||
| 145 | 1609B00888 | 0.83 | 1.00 | |
| SOFTSTARTMODULE | ||||
| 146 | 1609B00909 | 33.45 | 40.47 | |
| SPECIALE BOUT | ||||
| 147 | 1609B00921 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 150 | 1609B00927 | |||
| VERENDE SLUITRING | ||||
| 151 | 1609B00929 | 1.00 | 1.21 | |
| AFVOERSCHIJF | ||||
| 152 | 1609B00950 | 1.00 | 1.21 | |
| STOFZAK | ||||
| 651 | 1609B00840 | 5.96 | 7.21 | |
| Klemring | ||||
| 652 | 1609B00839 | 11.88 | 14.37 | |
| UITBREIDINGSFRAME | ||||
| 653 | 1609B00797 | 9.47 | 11.46 | |
| Anker | ||||
| 803 | 1609B00981 | 91.56 | 110.79 | |
| Typeplaat | ||||
| 808 | 1609B00943 | 1.94 | 2.35 | |
| KOOLBORSTELSET | ||||
| 810 | 1607000480 | 114.26 | 138.25 | |
| KOOLBORSTELSET | ||||
| 810 | 1607014171 | 12.21 | 14.77 | |
| BORSTELHOUDER | ||||
| 816 | 1604336048 | 6.53 | 7.90 | |
| SPECIALE BOUT | ||||
| 828 | 1609B00983 | 1.00 | 1.21 | |
| AANDRIJFAS | ||||
| 882 | 1609B00982 | 41.30 | 49.97 | |
