Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601B22508 ( GCM10SD )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601B22508 ( GCM10SD )

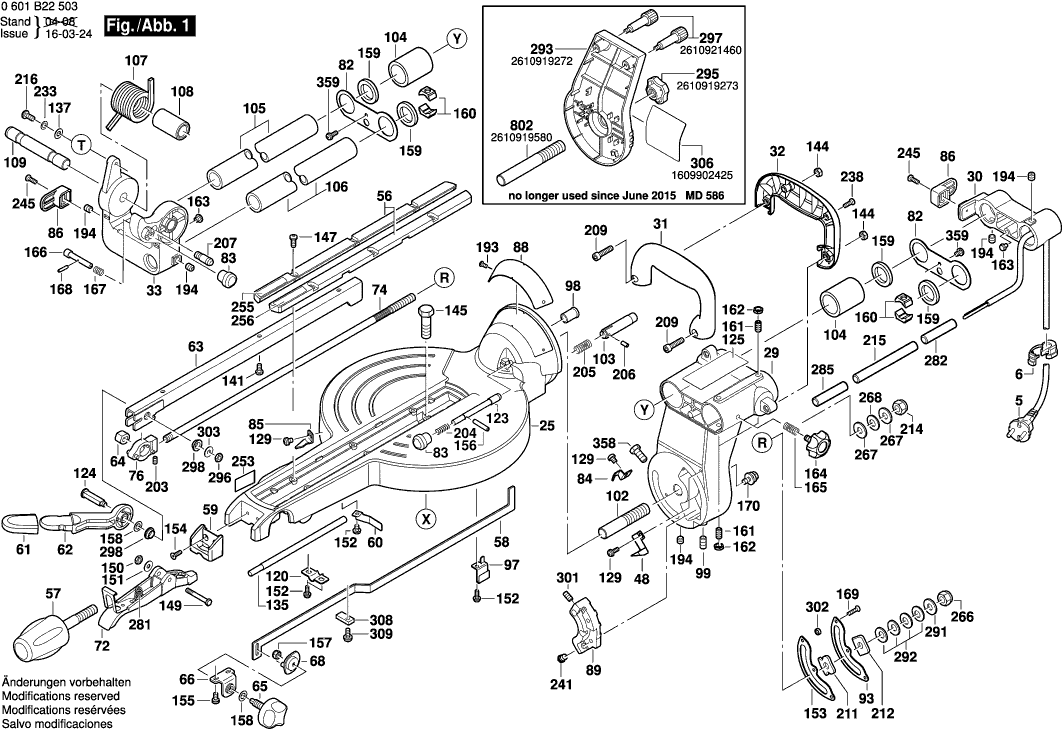

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen tekening 4
Klik voor vergroting

Onderdelen lijst van de Bosch 0601B22508 ( GCM10SD )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Motorhuis
1 2610915750 40.61 49.14
Poolschoen
2 1609902334 60.65 73.39
Anker
3 1619P03780 113.29 137.08
Schakelaar
4 2610950336 13.93 16.86
Leid Voor Netaansluiting
5 1609902693 23.75 28.74
Leidingsgeleiding
6 2610915755 0.83 1.00
Klembevestiging
7 2610921465 0.83 1.00
Typeplaat
8 1619PB1092 1.94 2.35
Firmaplaat
9 1609902483 2.24 2.71
Koolborstelset
10 1609203L02 11.88 14.37
Kogellager
13 2610911928 9.53 11.53
Kogellager
14 2610911927 20.42 24.71
Borstelhouder
16 2610915761 5.33 6.45
Sokkel
22 1609902500 148.65 179.87
Uitbreidingsframe
23 2610919261 20.42 24.71
Uitbreidingsframe
24 2610919262 26.84 32.48
Zaagtafel
25 2610919260 168.86 204.32
Verstekliniaal
26 2610022497 67.25 81.37
Parallelaanslag
27 2610022498 29.75 36.00
Parallelaanslag
28 2610022499 29.75 36.00
Lagerblok
29 2610919266 101.94 123.35
Afdekdop
30 2610919267 13.93 16.86
Niet meer leverbaar, geen vervanging
31 2610915772
Niet meer leverbaar, geen vervanging
32 2610915727
Lagerblok
33 1609902705 40.61 49.14
Transmissiehuis
34 2610016891 91.56 110.79
Veiligheidsafscherming
35 1609902406 60.65 73.39
Tussenlaag
36 2610016892 26.84 32.48
Carterdeksel
37 2610915732 7.58 9.17
Carterdeksel
38 2610919275 15.71 19.01
Hendelplaat
39 2610915734 11.88 14.37
Niet meer leverbaar, geen vervanging
40 2610915735
Lagerblok
41 2610915736 10.73 12.98
Lagerblok
42 2610915737 13.93 16.86
Lagerblok
43 2610915738 13.93 16.86
Activator
44 2610915739 4.70 5.69
Toest
45 1609902407 2.71 3.28
Toest
46 1609902408 2.71 3.28
Scharnierdeel
47 1609902409 1.94 2.35
Naald
48 2610919289 1.94 2.35
Activeerhendel
49 2610915744 6.54 7.91
Klauwring
50 2610915745 7.58 9.17
Klauwring
51 2610915746 7.58 9.17
Niet meer leverbaar, geen vervanging
52 1609902676
Klink
53 1609902677 3.31 4.01
Torsieveer
54 2610911853 3.31 4.01
Schotel
55 2610915704 3.31 4.01
Steunplaat
56 1609902410 5.33 6.45
KNOPGREEP
57 2610009612 10.73 12.98
Buisconstructie
58 2610919285 4.70 5.69
Opname
59 2610915708 5.33 6.45
Bladveer
60 2610919569 1.70 2.06
Afdekdop
61 1609902231 3.31 4.01
Hendel
62 2610915711 8.45 10.22
Houderarm
63 2610919291 12.41 15.02
Nokkenschijf
64 2610919270 0.83 1.00
Knop
65 1609902412 3.31 4.01
Houderarm
66 2610915715 1.18 1.43
Leidinghouder
67 2610919570 1.18 1.43
Houderarm
68 1609902675 1.94 2.35
Niet meer leverbaar, geen vervanging
69 2610919277
Plaat
70 2610915719 4.10 4.96
Buisconstructie
71 1619P05645 11.88 14.37
Arreteerpal
72 2610919274 12.41 15.02
Stootbeschermer
73 2610915722 2.24 2.71
Stang
74 2610919290 11.88 14.37
Looprol
75 2610915724 1.70 2.06
Excenterring
76 2610919271 5.83 7.05
Druktoets
77 2610915726 5.33 6.45
Aanslagplaat
78 1609902518 3.31 4.01
Knop
79 2610915687 5.33 6.45
Arreteerpal
80 1609902506 5.33 6.45
Arreteerpal
81 1609902507 5.33 6.45
TERUGHOUDPLAAT
82 2610915690 1.70 2.06
Afdekdop
83 2610915691 1.18 1.43
Naald
84 2610919288 1.70 2.06
Naald
85 2610919283 0.83 1.00
Kabelhouder
86 2610915694 7.58 9.17
Schaalplaat
88 2610921478 0.83 1.00
Aanslagbok
89 2610919574 13.93 16.86
Huls
90 2610915698 5.83 7.05
Rubberen Bus
91 2610915699 5.83 7.05
Lagerstrip
92 2610915700 1.18 1.43
Terughoudplaat
93 1609902673 4.10 4.96
Transmissiedeksel
94 1609902674 13.93 16.86
Glijplaat
95 2610911863 5.83 7.05
Geleidebeugel
97 2610916459 1.18 1.43
Doorvoer
98 2610916460 0.83 1.00
Schroef
99 1609902548 0.83 1.00
Aanslagbout
100 2610916462 2.24 2.71
As
102 2610915756 5.33 6.45
Aanslagbout
103 2610915759 3.31 4.01
Schuiflager
104 1609902519 55.25 66.85
Glijlijst
105 2610916792 49.56 59.97
Glijlijst
106 2610916793 60.65 73.39
Torsieveer
107 2610922577 10.73 12.98
Manchet
108 2610916795 1.94 2.35
As
109 2610916796 5.33 6.45
Flens
110 2610919577 8.45 10.22
Tandwiel
111 2610916798 20.42 24.71
As
112 1609902654 12.41 15.02
Borsteldeksel Ø 22mm
115 2610916802 1.94 2.35
Verlengingsas
116 2610916803 6.54 7.91
Meeneemschijf
117 2610916804 2.24 2.71
Niet meer leverbaar, geen vervanging
118 2610921197
Riemschijf
119 2610919294 11.88 14.37
Geleideplaat
120 1609902521 1.18 1.43
Telleras
121 2610933125 29.75 36.00
Wig
122 2610916809 1.18 1.43
Aanslagbout
123 2610916810 3.31 4.01
Hefboomas
124 1609902678 5.33 6.45
Etiket
125 1609902235 2.71 3.28
Borgmoer
126 2610911886 0.83 1.00
Onderlegschijf
127 2610911887 0.83 1.00
Verende Sluitring
128 2610911868 0.83 1.00
Combinatieschroef
129 2610911907 0.83 1.00
Schroefdraadpen
130 2610911908 1.18 1.43
Compensatieschijf
131 2610911937 2.71 3.28
Flens
132 1609902415 6.54 7.91
Onderlegschijf
133 2610911870 1.94 2.35
Schroef
134 2610911871 1.70 2.06
Stang
135 2610921469 2.71 3.28
Aanzetschroef
136 2610911598 1.18 1.43
Onderlegschijf
137 2610911599 0.83 1.00
Huls
138 2610018780 0.83 1.00
Kabelklem
139 1609902345 0.83 1.00
Schroef
140 2610911458 1.70 2.06
Schroef
141 1619PA6363 0.83 1.00
Schroef
142 2610318846 0.83 1.00
Schroef
143 1609902523 1.18 1.43
Moer
144 1609902689 1.18 1.43
Zeskant Schroef
145 2610911861 2.71 3.28
Schroefdraadpen
146 2610356437 0.83 1.00
Schroef
147 2610911899 0.83 1.00
Rubberen Bus
148 2610358846 1.18 1.43
Schroef
149 2610911918 1.94 2.35
Borgmoer
150 2610911901 1.18 1.43
Onderlegschijf
151 2610347092 0.83 1.00
Schroef
152 2610911897 0.83 1.00
Terughoudplaat
153 2610919287 3.31 4.01
Schroef
154 2610911900 0.83 1.00
Wig Tegen Wegrollen
155 1609902701 0.83 1.00
Stift
156 2610997274 0.83 1.00
Vierkantmoer
157 2610355332 1.18 1.43
Schijf
158 2610358801 1.18 1.43
Viltring
159 2610911589 6.54 7.91
Klemsteen
160 2610919102 4.70 5.69
Schroefdraadpen
161 1609902416 0.83 1.00
Moer
162 2610328618 0.83 1.00
Onderlegrubber
163 2610911584 0.83 1.00
Knop
164 2610911583 5.83 7.05
Veer
165 2610911582 0.83 1.00
Aanslagbout
166 2610911575 1.70 2.06
Drukveer
167 2610911576 1.70 2.06
Aanslagbout
168 2610911577 1.18 1.43
Schroef
169 1609902525 0.83 1.00
Schroef
170 2610327859 1.18 1.43
Aanzetschroef
171 2610911911 0.83 1.00
Rond Rubber
172 2610911921 0.83 1.00
Kogellager
173 2610911938 11.88 14.37
Aanzetschroef
174 2610018779 1.70 2.06
Schijf
175 2610911906 1.18 1.43
Zeskant Moer
176 2610911570 0.83 1.00
Onderlegschijf
177 1609902565 0.83 1.00
Borgring
178 2610990521 0.83 1.00
Niet meer leverbaar, geen vervanging
180 2610358812
Verende Sluitring
181 2610355325 0.83 1.00
Kogellager
183 2610327846 12.41 15.02
Plaatschroef
185 2610317505 0.83 1.00
Schijfspie
186 2610993102 1.70 2.06
Borgring
187 2610997281 0.83 1.00
Wig Tegen Wegrollen
188 2610029674 1.18 1.43
Rubbersluitring
189 2610996948 1.18 1.43
Naaldlager
190 2610358922 9.53 11.53
Bout
191 2610906037 1.18 1.43
Verende Sluitring
192 2610906041 0.83 1.00
Schroef
193 2610913862 0.83 1.00
Schroefdraadpen
194 1609902702 0.83 1.00
Aanzetschroef
195 2610919060 1.18 1.43
Drukveer
196 2610919061 0.83 1.00
Borgschroef
197 1609902526 2.71 3.28
Borgschroef
198 1609902527 2.24 2.71
Borgring
199 2610912556 0.83 1.00
Drukveer
200 1609902566 0.83 1.00
Schroef
203 2610355295 1.70 2.06
Drukveer
204 2610919067 0.83 1.00
Drukveer
205 2610919068 0.83 1.00
Veerstift
206 2610919069 1.18 1.43
Schroef
207 1609902311 0.83 1.00
Aanzetschroef
208 2610919070 1.18 1.43
Aanslagschroef
209 2610919071 1.70 2.06
Schroef
210 2610320304 0.83 1.00
Remplaat
211 2610919072 1.94 2.35
Remplaat
212 2610919073 6.54 7.91
Moer
214 2615297331 0.83 1.00
Pvc-buis
215 1609902417 1.94 2.35
Aanzetschroef
216 1609902706 0.83 1.00
Aanzetschroef
217 2610919076 1.18 1.43
Schroef
218 2610327867 1.18 1.43
Schroef
219 2610998575 0.83 1.00
Drukveer
221 2610919077 0.83 1.00
Vulling
222 2610919078 1.18 1.43
Kogellager
223 2610919079 13.93 16.86
Drukveer
224 1609902529 0.83 1.00
Borgring
225 2610358869 1.18 1.43
Druktoets
226 1619P03313 1.18 1.43
Niet meer leverbaar, geen vervanging
228 2610358928
Inzetstuk
229 2610911569 1.94 2.35
Moer
230 2610327868 0.83 1.00
Pvc-buis
231 2610919082 1.70 2.06
Schroef
232 2610911929 0.83 1.00
Onderlegschijf
233 1609902513 0.83 1.00
Lagerdeksel
234 2610911566 2.24 2.71
Schroef
235 2610318812 2.24 2.71
Borgring
236 2610919083 0.83 1.00
Schroef
237 2610919084 1.94 2.35
Schroef
238 2610320330 0.83 1.00
Drukveer
239 2610919085 0.83 1.00
Schroef
240 2610915162 0.83 1.00
Zeskant schroef
241 2610351178 0.83 1.00
Niet meer leverbaar, geen vervanging
242 2610914401
Stift
243 2610919086 1.70 2.06
Schroefdraadpen
244 2610919087 1.70 2.06
Schroef
245 1609902698 0.83 1.00
Zeskant moer
246 2610358521 1.18 1.43
Aanslagplaat
247 2610916061 4.10 4.96
Stelsleutel
249 2610917658 7.58 9.17
Afzuigbuis
251 2610919280 2.71 3.28
Snelspaninrichting
252 2610919089 36.85 44.59
Etiket
253 1609902276 2.71 3.28
Waarschuwingsplaatje
254 2610911658 1.18 1.43
Etiket
255 1609902278 1.70 2.06
Etiket
256 1609902279 1.70 2.06
Etiket
258 1609902421 2.71 3.28
Etiket
259 1609902492 3.31 4.01
Kabelklem
262 1609902281 1.70 2.06
Moer
266 1609902514 2.71 3.28
Schijf
267 2610910792 0.83 1.00
Onderlegschijf
268 2610068894 1.18 1.43
Veer
281 2610921477 1.18 1.43
Pvc-Buis
282 1609902423 0.83 1.00
Schroef
283 2610921480 3.31 4.01
Schroef
284 2610921481 0.83 1.00
Pvc-buis
285 1609902347 1.70 2.06
Dubbele Steeksleutel
286 2610921512 3.31 4.01
Zeskantsteeksleutel
287 2610921483 4.10 4.96
Kabelklem
288 1609902348 0.83 1.00
Compensatieschijf
289 2610921487 0.83 1.00
Onderlegschijf
291 2610919282 0.83 1.00
Schijf
292 2610919281 2.71 3.28
Carterdeksel
293 2610919272 15.71 19.01
Carterdeksel
294 1609902569 2.24 2.71
Moer
295 2610919273 2.71 3.28
Moer
296 2610921459 0.83 1.00
Knop
297 2610921460 3.31 4.01
Doorvoer
298 2610919572 0.83 1.00
Manchet
300 2610921464 0.83 1.00
Schroef
301 2610921466 0.83 1.00
Vulring
302 2610921467 0.83 1.00
Onderlegschijf
303 2610358815 0.83 1.00
Schroef
304 2610919276 0.83 1.00
Onderlegschijf
305 2610913099 0.83 1.00
Etiket
306 1609902425 2.71 3.28
Moer
308 1609902426 0.83 1.00
Schroef
309 1609902427 0.83 1.00
Compensatieschijf
310 1609902428 0.83 1.00
Lagerblok
311 1609902429 4.10 4.96
Magneetspoel
312 1609902431 26.84 32.48
Sokkel
313 1609902484 2.71 3.28
Telleras
314 1609902432 2.24 2.71
Schroef
316 1609902571 0.83 1.00
Schroef
317 1609902435 0.83 1.00
Schroef
318 1609902436 0.83 1.00
Manchet
319 1609902437 0.83 1.00
Kabelklem
320 1609902438 1.18 1.43
Condensator
321 1609902439 6.54 7.91
Aanslagbout
322 1609902440 0.83 1.00
Aanslagbout
323 1609902441 0.83 1.00
Aan/uit-schakelaar
324 1609902442 9.53 11.53
Ferrietkern
325 1609902443 10.73 12.98
Compensatieschijf
326 1609902444 0.83 1.00
Beschermingsplaat
327 1609902445 6.54 7.91
Beschermingsplaat
328 1609902446 5.33 6.45
Schroef
329 1609902694 0.83 1.00
Lagerblok
330 1609902448 2.24 2.71
Schroef
331 1609902449 0.83 1.00
Pal
332 1619PA2558 7.58 9.17
Afdekkap
334 1609902452 1.18 1.43
Veer
335 1609902453 10.73 12.98
Borgring
336 1609902454 1.18 1.43
Hendel
337 1609902455 4.70 5.69
Zeskant Moer
339 1609902457 1.18 1.43
Toest
340 1609902458 2.24 2.71
Flens
342 1609902460 6.54 7.91
Kabelafdekking
344 1609902467 2.71 3.28
Schroef
345 1609902577 0.83 1.00
Schroef
352 1609902260 1.18 1.43
Schroef
353 1609902134 0.83 1.00
Schroef
354 1609902386 0.83 1.00
Veer
356 1609902420 0.83 1.00
Schroef
357 1609902574 1.18 1.43
Schroef
358 1609902575 0.83 1.00
Schroef
359 1609902576 0.83 1.00
Schroef
360 1609902549 0.83 1.00
Stofreservoir
650 1609902509 26.84 32.48
Aansluitstuk
670 2610919255 4.10 4.96
As
802 2610919580 9.53 11.53
Reservedeelgroep
827 1619P03312 5.83 7.05
Onderhoudsset
847 2610018774 13.11 15.86
Schroef
8179 1619PA9158 1.94 2.35

Er bevinden zich 0 artikelen in uw winkelwagen.
