Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601M23600 ( GCM12GDL )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601M23600 ( GCM12GDL )

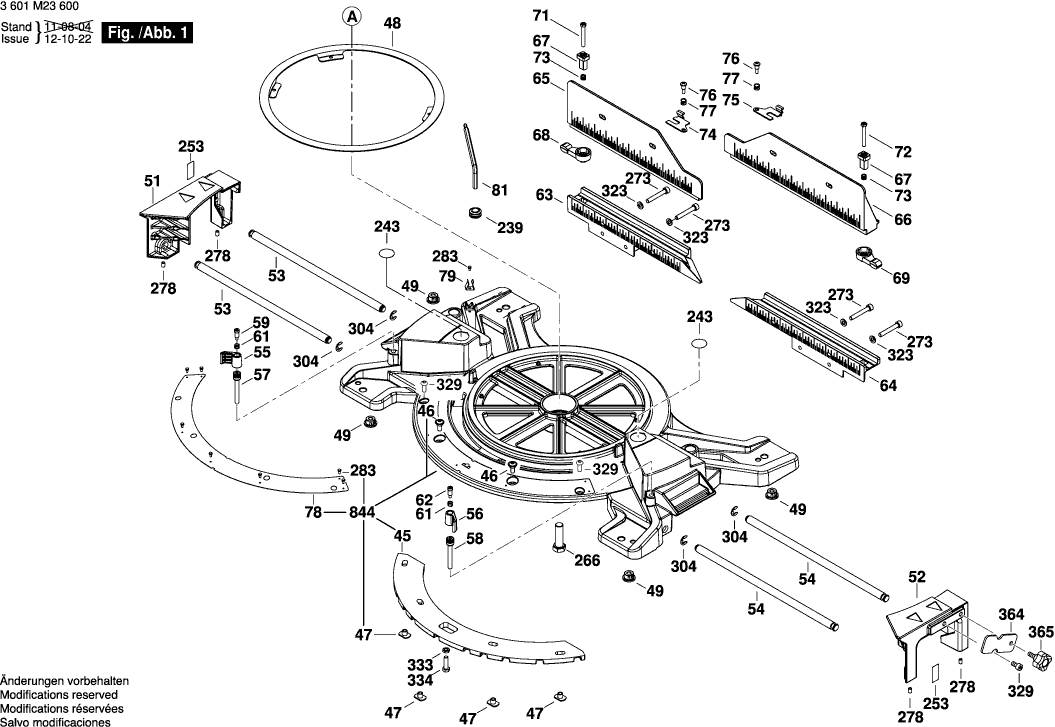

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen tekening 4
Klik voor vergroting

Onderdelen tekening 5
Klik voor vergroting

Onderdelen lijst van de Bosch 3601M23600 ( GCM12GDL )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Poolschoen
2 1609B02484 91.56 110.79
Schakelaar
4 2610950336 13.93 16.86
Leid Voor Netaansluiting
5 1609B00372 15.71 19.01
Typeplaat
8 1609BN0175 1.94 2.35
Lager
13 1609B00597 7.58 9.17
Waarschuwingsplaatje
20 1609B02125 1.94 2.35
Slijtplaat
31 1609B00201 4.70 5.69
Pen
32 1609B02384 6.54 7.91
Torsieveer
33 1609B00204 10.73 12.98
Lagerbus
34 1609B00205 0.83 1.00
Slijtplaat
35 1609B00206 1.70 2.06
Riem
36 1609B00207 23.75 28.74
Flens
37 1609B02350 9.53 11.53
Flens
39 1609B02352 8.45 10.22
Flensbout
41 1609B00960 3.31 4.01
Schijf
42 1609B00212 0.83 1.00
Flensbout
43 1609B00213 0.83 1.00
Glijplaat
45 1609B00222 8.98 10.87
Vasthoudplaat
45 1609B04487 6.54 7.91
Schroef
46 1609B00223 1.18 1.43
Moer
47 1609B00225 2.71 3.28
Schuifplaat
48 1609B00226 2.71 3.28
Draagvoet
49 1609B01431 1.70 2.06
Uitbreidingsframe
51 1609B00228 23.75 28.74
Uitbreidingsframe
52 1609B00229 20.42 24.71
Verlengingsas
53 1609B00230 6.54 7.91
Verlengingsas
54 1609B00231 6.54 7.91
Arreteerpal
55 1609B00232 1.18 1.43
Arreteerpal
56 1609B00233 0.83 1.00
Schroef
57 1609B00234 3.31 4.01
Schroef
58 1609B00235 3.31 4.01
Aanzetschroef
59 1609B00236 1.18 1.43
Drukveer
61 1609B00237 0.83 1.00
Aanzetschroef
62 1609B00238 1.18 1.43
Verstekliniaal
63 1609B02101 40.61 49.14
Niet meer leverbaar, geen vervanging
64 1609B02102
Parallelaanslag
65 1609B02103 40.61 49.14
Parallelaanslag
66 1609B02104 36.85 44.59
Klembus
67 1609B00244 2.71 3.28
Arreteerpal
68 1609B00245 1.70 2.06
Arreteerpal
69 1609B00246 1.18 1.43
Bout
71 1609B00247 1.18 1.43
Bout
72 1609B00248 0.83 1.00
Drukveer
73 1609B00249 1.18 1.43
Plaat
74 1609B00250 0.83 1.00
Niet meer leverbaar, geen vervanging
75 1609B00251
Aanzetschroef
76 1609B00252 1.18 1.43
Drukveer
77 1609B00253 1.18 1.43
Contacthuls
78 1609B00254 20.42 24.71
Klemveer
79 1609B00255 0.83 1.00
Huls
81 1609B00256 1.70 2.06
Steunplaat
83 1609B02375 6.54 7.91
Vingeras
84 1609B00273 3.31 4.01
Knop
85 1609B02377 5.83 7.05
Afdekking
86 1609B00275 1.94 2.35
Stang
87 1609B00276 7.58 9.17
Hoekaanslag
88 1609B00277 1.94 2.35
Glijklem
89 1609B00278 4.10 4.96
Glijklem
91 1609B00279 8.45 10.22
Drukveer
92 1609B00280 0.83 1.00
Drukveer
93 1609B00281 0.83 1.00
Schuifplaat
94 1609B00282 0.83 1.00
Afdekking
95 1609B00283 1.18 1.43
Knop
96 1609B00284 1.94 2.35
Hoekaanslag
97 1609B00285 2.24 2.71
Nokkenschijf
98 1609B00286 5.33 6.45
Buisconstructie
99 1609B00287 8.45 10.22
Geleidebeugel
101 1609B00289 0.83 1.00
Drukveer
103 1609B00291 0.83 1.00
Arreteerpal
104 1609B00292 9.53 11.53
Hefboomas
105 1609B00293 4.70 5.69
Nokkenschijf
106 1609B00294 1.18 1.43
Hoekaanslag
107 1609B00295 6.54 7.91
Hoekaanslag
108 1609B00296 4.70 5.69
Spanstang
109 1609B00297 9.53 11.53
Tube
111 1609B00298 11.88 14.37
Geleidebeugel
112 1609B00299 0.83 1.00
Afdekking
114 1609B04380 0.83 1.00
Aanslagbout
115 1609B00302 2.71 3.28
Drukveer
116 1609B00303 0.83 1.00
Arreteerpal
117 1609B00304 4.70 5.69
Bout
118 1609B00305 1.94 2.35
Drukveer
119 1609B00306 0.83 1.00
Pin
122 1609B00308 1.18 1.43
Torsieveer
123 1609B00309 0.83 1.00
Naald
124 1609B00310 1.70 2.06
SCHAALVERDELING
125 1609B02988 2.24 2.71
Plaat
126 1609B00312 1.94 2.35
Scharnier
129 1609B00331 101.94 123.35
Scharnier
134 1609B00335 40.61 49.14
As
136 1609B00337 9.53 11.53
As
137 1609B00338 8.45 10.22
Leidinghouder
138 1609B00339 1.70 2.06
Bout
142 1609B00342 1.94 2.35
Lagerbus
143 1609B00343 4.10 4.96
Arreteerpal
144 1609B00345 8.45 10.22
Klemveer
145 1609B00346 1.18 1.43
Stelbout
146 1609B00347 0.83 1.00
Plaat
147 1609B00348 2.71 3.28
Aanzetschroef
148 1609B00349 1.18 1.43
Knop
149 1609B00350 1.18 1.43
Aanzetschroef
151 1609B00351 0.83 1.00
Pal
152 1609B02371 15.71 19.01
Terughoudplaat
153 1609B00353 1.18 1.43
Terughoudplaat
154 1609B00354 1.18 1.43
Remplaat
155 1609B00355 1.18 1.43
Afstandsbus
156 1609B00356 0.83 1.00
Naald
157 1609B00357 1.70 2.06
Naald
158 1609B00358 1.70 2.06
Stelbout
159 1609B00359 1.70 2.06
Hoekaanslag
161 1609B00361 1.18 1.43
Aanslagbuffer
162 1609B00362 1.70 2.06
Magneethuls
163 1609B02428 11.88 14.37
As
164 1609B00364 5.83 7.05
Schroef
167 1609B00367 1.70 2.06
Rubberstop
168 1609B00368 1.18 1.43
Rubberstop
169 1609B00369 1.18 1.43
Knop
172 1609B00382 4.10 4.96
Transmissiedeksel
174 1609B00384 1.70 2.06
Uitgaande As
175 1609B00385 9.53 11.53
Transmissie
176 1609B00386 20.42 24.71
Rondsel
177 1609B00387 13.93 16.86
Riemschijf
178 1609B00388 9.53 11.53
Afdekband
179 1609B00389 14.80 17.91
Riemafscherming
179 1609B00504 5.33 6.45
Toest
181 1609B00390 1.18 1.43
Sluitpen
182 1609B00391 1.70 2.06
Drukveer
183 1609B00392 0.83 1.00
Activator
186 1609B02399 2.24 2.71
Aan/uit-schakelaar
187 1619P03669 14.80 17.91
Schakelaar
187 1609B05392 3.31 4.01
Elektronische Module
188 1609B02562 20.42 24.71
Kabelklem
189 1609B02408 0.83 1.00
Schroef
191 1609B02183 0.83 1.00
Klemring
192 1609B02413 0.83 1.00
Klembevestiging
193 1609B00405 0.83 1.00
Drukveer
194 1609B00417 0.83 1.00
Huls
195 1609B00418 0.83 1.00
Onderlegrubber
196 1609B00419 0.83 1.00
Steker
197 1609B02406 0.83 1.00
Veiligheidsafscherming
198 1609B02425 49.56 59.97
Veiligheidsafscherming
203 1609B02427 1.94 2.35
Buisconstructie
204 1609B02465 8.45 10.22
Aanzetschroef
205 1609B00448 2.24 2.71
Lagerbus
206 1609B00449 0.83 1.00
Schroef
211 1609B00453 3.31 4.01
Schroef
212 1609B00454 0.83 1.00
Lagerbus
213 1609B00455 0.83 1.00
Aanslagbuffer
214 1609B02467 0.83 1.00
Schijf
215 1609B00457 0.83 1.00
Lagerbus
218 1609B00460 0.83 1.00
Opspanplaat
219 1609B00471 23.75 28.74
Geluidswand
222 1609B00476 2.71 3.28
Borsteldeksel
223 1609B00478 0.83 1.00
Inlegstuk
224 1609B00479 0.83 1.00
Rubberen Bus
225 1609B00480 1.70 2.06
Draagplaat
226 1609B00483 0.83 1.00
Schacht
228 1609B00501 9.53 11.53
Rubberplaat
229 1609B00502 3.31 4.01
Steker
231 1609B00505 7.58 9.17
Stofzak
232 1609B00506 9.53 11.53
Onderlegrubber
235 1609B00523 1.94 2.35
Kabelband
238 1609B01538 0.83 1.00
Rubberen Bus
239 1609B00533 0.83 1.00
Veiligheidsafscherming
241 1609B02426 3.31 4.01
Waarschuwingsplaatje
243 1609B00543 1.94 2.35
Zelfklevende Plaat
244 1609B02120 1.70 2.06
Zelfklevende Plaat
245 1609B02119 1.70 2.06
Waarschuwingsplaatje
248 1609B00549 1.94 2.35
Zelfklevende Plaat
251 1609B02123 2.24 2.71
Zelfklevende Plaat
253 1609B02122 1.94 2.35
Machine-clip
255 1609B00582 0.83 1.00
Krimpbuis
256 1609B00583 0.83 1.00
Sleutel
257 1609B00592 1.18 1.43
Sleutel
258 1609B00593 1.18 1.43
Kogel
259 1609B00594 0.83 1.00
Lager
262 1609B00599 10.73 12.98
Lager
263 1609B00596 10.73 12.98
O-ring
265 1609B00601 1.18 1.43
Bout
266 1609B00602 1.18 1.43
Klemmoer
267 1609B00603 0.83 1.00
Klemmoer
268 1609B00604 1.18 1.43
Klemmoer
269 1609B00605 0.83 1.00
Klemmoer
271 1609B00608 0.83 1.00
Bout
272 1609B00609 0.83 1.00
Schroef
273 1609B00610 1.18 1.43
Schroef
274 1609B00612 0.83 1.00
Schroefdraadpen
275 1609B00614 0.83 1.00
Schroefdraadpen
276 1609B00615 1.70 2.06
Schroefdraadpen
277 1609B00616 0.83 1.00
Schroefdraadpen
278 1609B00617 1.18 1.43
Schroefdraadpen
279 1609B00618 1.18 1.43
Schroefdraadpen
281 1609B00620 0.83 1.00
Schroefdraadpen
282 1609B00621 1.18 1.43
Vergrendelniet
283 1609B00622 0.83 1.00
Schroef
284 1609B00623 0.83 1.00
Schroef
285 1609B00624 0.83 1.00
Schroef
286 1609B00625 0.83 1.00
Schroef
287 1609B00628 0.83 1.00
Schroef
288 1609B00627 1.70 2.06
Schroef
289 1609B00630 0.83 1.00
Schroef
292 1609B00631 1.94 2.35
Schroef
293 1609B00632 1.18 1.43
Schroef
294 1609B00633 0.83 1.00
Schroef
295 1609B00634 0.83 1.00
Plaatschroef
296 1609B00636 1.94 2.35
Plaatschroef
297 1609B00637 0.83 1.00
Veerrand
298 1609B00638 0.83 1.00
Snapring
301 1609B00641 1.18 1.43
Snapring
302 1609B00642 0.83 1.00
Snapring
303 1609B00643 0.83 1.00
Snapring
304 1609B00644 1.70 2.06
Schroef
305 1609B00645 0.83 1.00
Schroef
306 1609B00647 1.18 1.43
Schroef
307 1609B00649 0.83 1.00
Schroef
308 1609B00650 0.83 1.00
Schroef
309 1609B00652 0.83 1.00
Schroef
310 1609B00653 0.83 1.00
Schroef
311 1609B00654 0.83 1.00
Schroef
312 1609B00655 0.83 1.00
Schroef
313 1609B00656 1.18 1.43
Verende Sluitring
315 1609B00658 0.83 1.00
Schijf
316 1609BP7042 0.83 1.00
Schijf
317 1609B00661 0.83 1.00
Schijf
318 1609B00662 1.18 1.43
Schijf
320 1609B00664 0.83 1.00
Schijf
321 1609B00665 0.83 1.00
Schijf
322 1609B00667 0.83 1.00
Schijf
323 1609B00669 0.83 1.00
Schijf
324 1609B00670 1.18 1.43
Klemmoer
325 1609B00672 0.83 1.00
Klemmoer
326 1609B00673 0.83 1.00
Schijf
327 1609B00674 0.83 1.00
Wig Tegen Wegrollen
328 1609B02105 0.83 1.00
Schroef
329 1609B00678 0.83 1.00
Schroef
330 1609B00680 0.83 1.00
Axiaallager
331 1609B00681 4.70 5.69
Schroef
332 1609B00682 0.83 1.00
Stelmoer
333 1609B04227 0.83 1.00
Draagvoet
334 1609B02367 1.18 1.43
Snapring
335 1609B00687 0.83 1.00
Schijf
336 1609B00688 0.83 1.00
Schroef
337 1609B00689 1.18 1.43
Remplaat
338 2610919073 6.54 7.91
Schijf
339 2610919281 2.71 3.28
Vingeras
341 1609B00370 1.18 1.43
Snapring
342 1609B00690 0.83 1.00
Moer
343 1609B00691 1.70 2.06
Schijf
345 1609B00288 0.83 1.00
Klemring
351 1609B00344 1.94 2.35
Aanzetschroef
352 1609B00371 2.24 2.71
Schijf
354 1609B00676 1.18 1.43
Leidingsgeleiding
356 1609B00446 2.71 3.28
Schroef
362 1609B02429 0.83 1.00
Schroef
363 1609B02430 0.83 1.00
Aanslagplaat
364 1609B02365 1.18 1.43
Schroef
365 1609B00263 1.70 2.06
Schroef
369 1609B02174 0.83 1.00
Elektrische Leiding
370 1609B02565 5.33 6.45
Stelbout
378 1609B02383 5.33 6.45
Handgreep
379 1609B02380 4.10 4.96
Hendelplaat
380 1609B02381 5.33 6.45
Schroef
382 1609B02437 0.83 1.00
Getande Ring
384 1609B02438 0.83 1.00
Schijf
385 1609B02191 1.94 2.35
Schroef
386 1609B02192 0.83 1.00
Laser
387 1609B02439 60.65 73.39
Klemmenkast
391 1609B02392 1.94 2.35
Kabeldoorvoermondstuk
392 1609B02415 0.83 1.00
Kabeldoorvoermondstuk
393 1609B02416 0.83 1.00
Klemmenkast
394 1609B02391 1.18 1.43
Ombouwset
396 1609B00325 1.18 1.43
Softstartmodule
397 2610233020 13.93 16.86
Kabelafdekking
398 1609B02432 2.71 3.28
Carterdeksel
399 1609B02482 5.33 6.45
Plaatschroef
400 1609B00637 0.83 1.00
Schroef
401 1609B02189 0.83 1.00
O-ring
402 1609B00956 0.83 1.00
Dop Van Dopsleutel
403 1609B02490 0.83 1.00
Klemring
436 1609B02412 0.83 1.00
Motorhuis
801 1609B02302 40.61 49.14
Aanslagbout
802 1609B02310 3.31 4.01
Anker
803 1609B02590 130.32 157.69
Koolborstelset
810 2610021311 13.93 16.86
Ontstoringscondensator
812 1609B02405 1.94 2.35
Plaat
817 1609B02598 7.58 9.17
Lager
827 1609B02316 12.41 15.02
Toest
828 1609B02593 1.94 2.35
Scharnier
831 1609B02303 73.72 89.20
Scharnier
832 1609B02304 60.65 73.39
Scharnier
833 1609B02305 67.25 81.37
Lijmtang
834 1609B06203 10.73 12.98
Kussenblok
835 1609B02592 26.84 32.48
Dekseleenheid
838 1609B02431 4.10 4.96
Sokkel
844 1609B02591 101.94 123.35
Arm
871 1609B02594 148.65 179.87
Aandrijfkast
873 1609B02307 26.84 32.48
Arreteerpal
874 1609B02499 15.71 19.01
Tafel
882 1609B02309 209.26 253.20
Steunplaat
883 1609B02434 12.41 15.02
Handgreep
885 1609B02552 15.71 19.01
Veiligheidsdeksel
899 1609B02597 23.75 28.74

Er bevinden zich 0 artikelen in uw winkelwagen.
