Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601M21180 ( GCM12MX )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

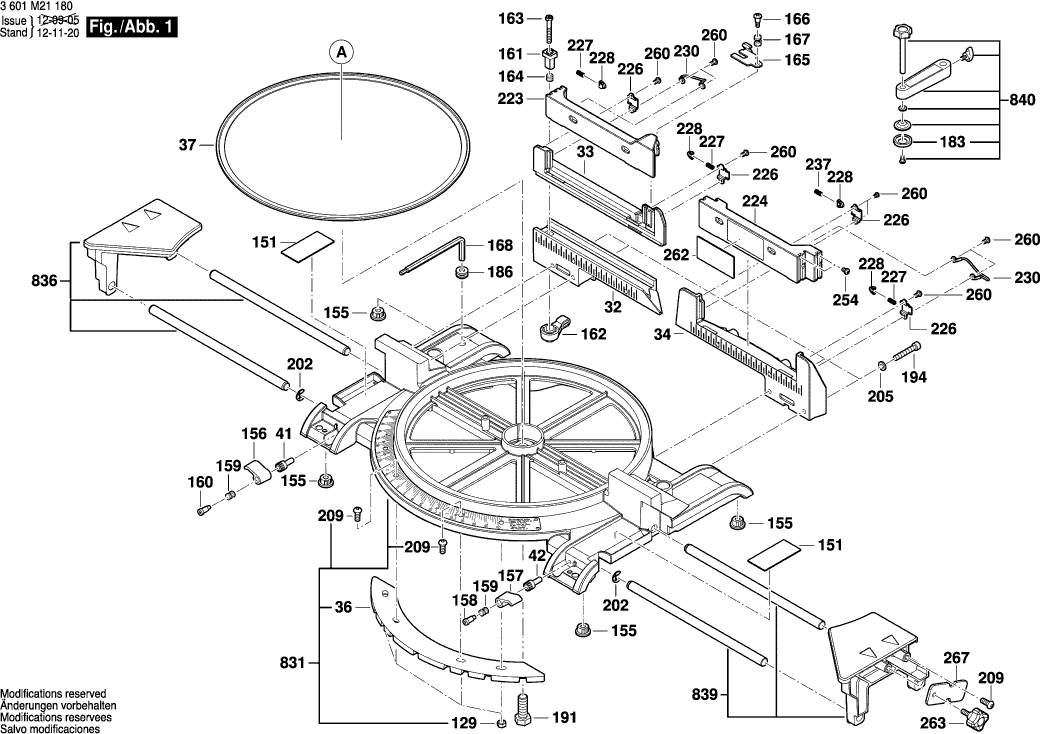

Tekeningen van de Bosch 3601M21180 ( GCM12MX )
Onderdelen lijst van de Bosch 3601M21180 ( GCM12MX )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| POOLSCHOEN | ||||
| 2 | 1609B01621 | 91.33 | 110.51 | |
| SCHAKELAAR | ||||
| 4 | 2610950336 | 15.61 | 18.89 | |
| LEID VOOR NETAANSLUITING | ||||
| 5 | 1609B02556 | 20.39 | 24.67 | |
| Ontstoringscondensator | ||||
| 12 | 1609B01587 | 1.94 | 2.35 | |
| LAGER | ||||
| 13 | 1609B00597 | 8.48 | 10.26 | |
| LAGER | ||||
| 14 | 1609B01672 | 5.96 | 7.21 | |
| WIG TEGEN WEGROLLEN | ||||
| 30 | 1609B01499 | 1.00 | 1.21 | |
| VERSTEKLINIAAL | ||||
| 32 | 1609B01442 | 26.62 | 32.21 | |
| Niet meer leverbaar, geen vervanging | ||||
| 33 | 1609B01443 | |||
| VERSTEKLINIAAL | ||||
| 34 | 1609B01444 | 20.39 | 24.67 | |
| VASTHOUDPLAAT | ||||
| 36 | 1609B01427 | 8.48 | 10.26 | |
| GLIJPLAAT | ||||
| 37 | 1609B01428 | 2.18 | 2.64 | |
| BORGSCHROEF | ||||
| 41 | 1609B01435 | 1.32 | 1.60 | |
| BORGSCHROEF | ||||
| 42 | 1609B01436 | 1.32 | 1.60 | |
| Tafel | ||||
| 44 | 1609B01452 | 113.29 | 137.08 | |
| STEUNPLAAT | ||||
| 45 | 1609B01453 | 3.04 | 3.68 | |
| AS | ||||
| 46 | 1609B01454 | 4.58 | 5.54 | |
| SLIJTPLAAT | ||||
| 47 | 1609B01457 | 1.00 | 1.21 | |
| GLIJSCHUIF | ||||
| 48 | 1609B01458 | 1.00 | 1.21 | |
| SCHOUDERSCHROEF | ||||
| 49 | 1609B01459 | 1.00 | 1.21 | |
| ROTOR | ||||
| 50 | 1609B01460 | 10.68 | 12.92 | |
| ARR?TERING | ||||
| 51 | 1609B01461 | 6.53 | 7.90 | |
| SCHOUDERSCHROEF | ||||
| 52 | 1609B01462 | 1.00 | 1.21 | |
| SCHOUDERSCHROEF | ||||
| 53 | 1609B01463 | 1.00 | 1.21 | |
| GLIJKLEM | ||||
| 54 | 1609B01464 | 1.00 | 1.21 | |
| WIJZER | ||||
| 55 | 1609B01465 | 1.32 | 1.60 | |
| HOUDERARM | ||||
| 56 | 1609B01466 | 8.48 | 10.26 | |
| PEN | ||||
| 58 | 1609B01469 | 1.00 | 1.21 | |
| KNOP | ||||
| 59 | 1609B01470 | 5.96 | 7.21 | |
| KLEM | ||||
| 60 | 1609B01472 | 1.90 | 2.30 | |
| DRUKVEER | ||||
| 61 | 1609B01473 | 1.00 | 1.21 | |
| PEN | ||||
| 62 | 1609B01474 | 1.00 | 1.21 | |
| ACTIVATOR | ||||
| 63 | 1609B01475 | 3.71 | 4.49 | |
| TRILVEER | ||||
| 64 | 1609B01476 | 1.32 | 1.60 | |
| ROLFLENSBOUT | ||||
| 65 | 1609B01477 | 1.00 | 1.21 | |
| DRUKVEER | ||||
| 66 | 1609B01479 | 1.00 | 1.21 | |
| FLENS | ||||
| 69 | 1609B01574 | 7.32 | 8.86 | |
| FLENS | ||||
| 70 | 1609B01586 | 7.32 | 8.86 | |
| RONDE DICHTRING | ||||
| 71 | 1609B01674 | 1.00 | 1.21 | |
| LAGERLICHAAM | ||||
| 74 | 1609B01501 | 7.32 | 8.86 | |
| LAGERAFDEKKING | ||||
| 77 | 1609B01504 | 1.90 | 2.30 | |
| OMKEERPLAAT | ||||
| 78 | 1609B01507 | 3.04 | 3.68 | |
| EINDKAP | ||||
| 79 | 1609B01508 | 7.32 | 8.86 | |
| SCHOUDERSCHROEF | ||||
| 80 | 1609B01509 | 1.00 | 1.21 | |
| KABELKLEM | ||||
| 81 | 1609B01512 | 1.00 | 1.21 | |
| SCHOUDERSCHROEF | ||||
| 82 | 1609B01513 | 1.32 | 1.60 | |
| SPAANRICHTER | ||||
| 83 | 1609B01541 | 1.32 | 1.60 | |
| SPAANRICHTER | ||||
| 84 | 1609B01542 | 1.32 | 1.60 | |
| INZETSTUK | ||||
| 89 | 1609B01521 | 1.00 | 1.21 | |
| MOEROPNAME | ||||
| 90 | 1609B01522 | 1.00 | 1.21 | |
| ACTIVATOR | ||||
| 97 | 1609B01531 | 1.90 | 2.30 | |
| KABELMANTEL | ||||
| 98 | 1609B01533 | 1.00 | 1.21 | |
| AANSLUITBLOK | ||||
| 99 | 1609BP7059 | 1.32 | 1.60 | |
| KABELBAND | ||||
| 101 | 1609B01538 | 1.00 | 1.21 | |
| VULLING | ||||
| 102 | 1609B01539 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 103 | 1609B01561 | 1.00 | 1.21 | |
| BEKLEDING | ||||
| 104 | 1609B01570 | 2.18 | 2.64 | |
| WIJZER | ||||
| 106 | 1609B01592 | 2.52 | 3.05 | |
| REGELHEFBOOM | ||||
| 107 | 1609B01593 | 5.27 | 6.38 | |
| SPANBOUT | ||||
| 108 | 1609B01594 | 7.32 | 8.86 | |
| KLEM | ||||
| 109 | 1609B01595 | 12.21 | 14.77 | |
| VULLING | ||||
| 110 | 1609B01596 | 3.71 | 4.49 | |
| VULLING | ||||
| 111 | 1609B01597 | 5.96 | 7.21 | |
| ONDERLEGPLAAT | ||||
| 112 | 1609B01598 | 1.00 | 1.21 | |
| REGELAARSCHROEF | ||||
| 113 | 1609B01599 | 1.32 | 1.60 | |
| VASTHOUDPEN | ||||
| 114 | 1609B01600 | 2.18 | 2.64 | |
| SCHOUDERSCHROEF | ||||
| 115 | 1609B01601 | 1.00 | 1.21 | |
| SLIJTPLAAT | ||||
| 116 | 1609B01602 | 1.00 | 1.21 | |
| AS | ||||
| 117 | 1609B01603 | 3.71 | 4.49 | |
| Niet meer leverbaar, geen vervanging | ||||
| 118 | 1609B01604 | |||
| BUS VAN GLIJLAGER | ||||
| 119 | 1609B01605 | 1.32 | 1.60 | |
| BUISCONSTRUCTIE | ||||
| 120 | 1609B01606 | 10.68 | 12.92 | |
| STOFRESERVOIR | ||||
| 121 | 1609B01611 | 9.47 | 11.46 | |
| RUBBERPLAAT | ||||
| 122 | 1609B01612 | 1.90 | 2.30 | |
| ADAPTOR | ||||
| 123 | 1609B01613 | 9.47 | 11.46 | |
| ROLFLENSBOUT | ||||
| 127 | 1609B01651 | 1.32 | 1.60 | |
| ROLFLENSBOUT | ||||
| 128 | 1609B01652 | 1.32 | 1.60 | |
| DOP VOOR SLEUTEL | ||||
| 129 | 1609B01654 | 1.00 | 1.21 | |
| DOP VOOR SLEUTEL | ||||
| 130 | 1609B01655 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 131 | 1609B01656 | 1.00 | 1.21 | |
| CILINDERPLAATSCHROEF | ||||
| 132 | 1609B01356 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 133 | 1609B01660 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 134 | 1609B01664 | 1.32 | 1.60 | |
| SCHROEF | ||||
| 135 | 1609B01665 | 1.00 | 1.21 | |
| WIG TEGEN WEGROLLEN | ||||
| 137 | 1609B01668 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 139 | 1609B00654 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 140 | 1609B01680 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 141 | 1609B01689 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 142 | 1609B01690 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 143 | 1609B00655 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 144 | 1609B01692 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 145 | 1609B01576 | 1.00 | 1.21 | |
| VINGERAS | ||||
| 146 | 1609B00370 | 1.32 | 1.60 | |
| Wig Tegen Wegrollen | ||||
| 147 | 1609B01696 | 0.83 | 1.00 | |
| ETIKET | ||||
| 151 | 1609B01730 | 2.18 | 2.64 | |
| DRAAGVOET | ||||
| 155 | 1609B01431 | 1.90 | 2.30 | |
| ARRETEERPAL | ||||
| 156 | 1609B00232 | 1.32 | 1.60 | |
| ARRETEERPAL | ||||
| 157 | 1609B00233 | 1.00 | 1.21 | |
| AANZETSCHROEF | ||||
| 158 | 1609B00236 | 1.32 | 1.60 | |
| DRUKVEER | ||||
| 159 | 1609B00237 | 1.00 | 1.21 | |
| AANZETSCHROEF | ||||
| 160 | 1609B00238 | 1.32 | 1.60 | |
| KLEMHULS | ||||
| 161 | 1609B00244 | 3.04 | 3.68 | |
| ARRETEERPAL | ||||
| 162 | 1609B00245 | 1.90 | 2.30 | |
| BOUT | ||||
| 163 | 1609B00247 | 1.32 | 1.60 | |
| DRUKVEER | ||||
| 164 | 1609B00249 | 1.32 | 1.60 | |
| PLAAT | ||||
| 165 | 1609B01447 | 1.32 | 1.60 | |
| AANZETSCHROEF | ||||
| 166 | 1609B00252 | 1.32 | 1.60 | |
| DRUKVEER | ||||
| 167 | 1609B00253 | 1.32 | 1.60 | |
| DOP VAN DOPSLEUTEL | ||||
| 168 | 1609B00256 | 1.90 | 2.30 | |
| TORSIEVEER | ||||
| 170 | 1609B00309 | 1.00 | 1.21 | |
| SNAPRING | ||||
| 172 | 1609B00690 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 175 | 1609B00454 | 1.00 | 1.21 | |
| SNELSLUITING | ||||
| 177 | 1609B00458 | 1.00 | 1.21 | |
| BORSTELDEKSEL | ||||
| 179 | 1609B00478 | 1.00 | 1.21 | |
| RUBBEREN BUS | ||||
| 180 | 1609B01670 | 1.32 | 1.60 | |
| ONDERLEGRUBBER | ||||
| 183 | 1609B00523 | 2.18 | 2.64 | |
| RUBBEREN BUS | ||||
| 186 | 1609B00533 | 1.00 | 1.21 | |
| WAARSCHUWINGSPLAATJE | ||||
| 187 | 1609B00543 | 2.18 | 2.64 | |
| LAGER | ||||
| 189 | 1609B00600 | 2.52 | 3.05 | |
| O-RING | ||||
| 190 | 1609B00601 | 1.32 | 1.60 | |
| BOUT | ||||
| 191 | 1609B00602 | 1.32 | 1.60 | |
| KLEMMOER | ||||
| 192 | 1609B00603 | 1.00 | 1.21 | |
| KLEMMOER | ||||
| 193 | 1609B00605 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 194 | 1609B00610 | 1.32 | 1.60 | |
| SCHROEF | ||||
| 195 | 1609B00627 | 1.90 | 2.30 | |
| PLAATSCHROEF | ||||
| 196 | 1609B00636 | 2.18 | 2.64 | |
| PLAATSCHROEF | ||||
| 197 | 1609B00637 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 198 | 1609B00647 | 1.32 | 1.60 | |
| VERENDE SLUITRING | ||||
| 199 | 1609B00658 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 200 | 1609B00662 | 1.32 | 1.60 | |
| SNAPRING | ||||
| 202 | 1609B00644 | 1.90 | 2.30 | |
| SCHIJF | ||||
| 203 | 1609B00665 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 204 | 1609B00667 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 205 | 1609B00669 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 206 | 1609B00670 | 1.32 | 1.60 | |
| KLEMMOER | ||||
| 207 | 1609B00673 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 208 | 1609B00675 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 209 | 1609B00678 | 1.00 | 1.21 | |
| GROEFKOGELLAGER | ||||
| 211 | 1609B00779 | 6.53 | 7.90 | |
| ROL | ||||
| 212 | 1609B00811 | 1.32 | 1.60 | |
| FLENSBOUT | ||||
| 213 | 1609B00960 | 3.71 | 4.49 | |
| LOOPROL | ||||
| 216 | 1609BP7124 | 1.32 | 1.60 | |
| BUS VAN GLIJLAGER | ||||
| 218 | 1609B01607 | 1.90 | 2.30 | |
| VERSTEKLINIAAL | ||||
| 223 | 1609B01445 | 17.60 | 21.30 | |
| VERSTEKLINIAAL | ||||
| 224 | 1609B01446 | 17.60 | 21.30 | |
| AFDEKPLAAT | ||||
| 226 | 1609B01448 | 1.00 | 1.21 | |
| DRUKVEER | ||||
| 227 | 1609B01449 | 1.00 | 1.21 | |
| PAL | ||||
| 228 | 1609B01440 | 1.00 | 1.21 | |
| AANSLUITDRAAD | ||||
| 230 | 1609B01481 | 1.90 | 2.30 | |
| TORSIEVEREN | ||||
| 237 | 1609B01560 | 2.52 | 3.05 | |
| SCHOUDERSCHROEF | ||||
| 244 | 1609B01575 | 1.00 | 1.21 | |
| KANAAL | ||||
| 248 | 1609B01584 | 1.90 | 2.30 | |
| VERBINDINGSKABEL | ||||
| 251 | 1609B01588 | 1.00 | 1.21 | |
| VERBINDINGSKABEL | ||||
| 252 | 1609B01589 | 1.32 | 1.60 | |
| SCHROEF | ||||
| 254 | 1609B01661 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 260 | 1609B01681 | 1.00 | 1.21 | |
| INPLAKVEL | ||||
| 261 | 1609B00519 | 2.18 | 2.64 | |
| ZELFKLEVENDE PLAAT | ||||
| 262 | 1609B01752 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 263 | 1609B00263 | 1.90 | 2.30 | |
| SNAAR | ||||
| 264 | 1609B00813 | 1.00 | 1.21 | |
| AANSLAGPLAAT | ||||
| 267 | 1609B02365 | 1.32 | 1.60 | |
| STEEKKOPPELING | ||||
| 269 | 1609B02406 | 1.00 | 1.21 | |
| AANSLUITKLEM | ||||
| 277 | 1609B01397 | 1.00 | 1.21 | |
| MOTORHUIS | ||||
| 801 | 1609B01713 | 45.52 | 55.08 | |
| ANKER | ||||
| 803 | 1609B01723 | 146.07 | 176.74 | |
| JUK | ||||
| 805 | 1609B01717 | 61.93 | 74.94 | |
| KOOLBORSTELSET | ||||
| 810 | 2610021311 | 15.61 | 18.89 | |
| STOFZAK | ||||
| 825 | 1609B01716 | 12.21 | 14.77 | |
| TRANSMISSIE | ||||
| 830 | 1609B01710 | 37.50 | 45.38 | |
| VOET | ||||
| 831 | 1609B01715 | 210.30 | 254.46 | |
| HANDGREEP | ||||
| 835 | 1609B01708 | 8.48 | 10.26 | |
| VOEDINGSTAFEL | ||||
| 836 | 1609B01720 | 41.30 | 49.97 | |
| VOEDINGSTAFEL | ||||
| 839 | 1609B01721 | 37.50 | 45.38 | |
| LIJMTANG | ||||
| 840 | 1609B06203 | 11.02 | 13.33 | |
| TOETS | ||||
| 857 | 1609B01722 | 3.04 | 3.68 | |
| ARM | ||||
| 868 | 1609B01727 | 114.26 | 138.25 | |
| BESCHERMING | ||||
| 886 | 1609B01719 | 50.23 | 60.78 | |
| HANDGREEP | ||||
| 892 | 1609B01644 | 11.02 | 13.33 | |
