Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601M41000 ( GCM18V-216 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

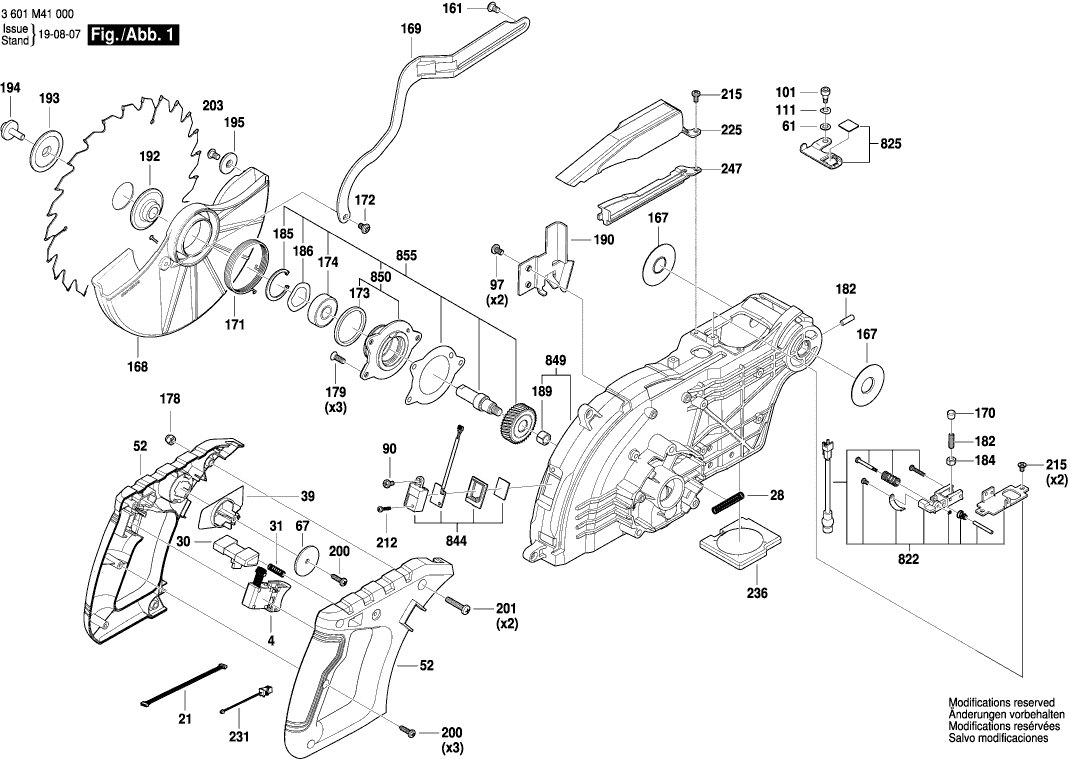

Tekeningen van de Bosch 3601M41000 ( GCM18V-216 )
Onderdelen lijst van de Bosch 3601M41000 ( GCM18V-216 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| GELIJKSTROOMMOTOR | ||||
| 2 | 160702266T | 155.51 | 188.17 | |
| SCHAKELAAR | ||||
| 4 | 2607202382 | 13.13 | 15.89 | |
| VLAKKE KABEL | ||||
| 21 | 1609B06265 | 2.08 | 2.52 | |
| Plaatschroef | ||||
| 22 | 1609BP7087 | 1.49 | 1.80 | |
| BLIK | ||||
| 25 | 1609B06252 | 2.40 | 2.90 | |
| AFDEKKING | ||||
| 26 | 1609B06253 | 3.44 | 4.16 | |
| DRUKVEER | ||||
| 28 | 1619P01642 | 1.00 | 1.21 | |
| KAP | ||||
| 29 | 1609B04070 | 1.49 | 1.80 | |
| ARRETEERPAL | ||||
| 30 | 1609B06268 | 1.00 | 1.21 | |
| DRUKVEER | ||||
| 31 | 1609B06269 | 1.00 | 1.21 | |
| GELEIDEBEUGEL | ||||
| 32 | 1609B04073 | 5.81 | 7.03 | |
| SCHROEF | ||||
| 38 | 1609BP7084 | 1.00 | 1.21 | |
| AFDEKKING | ||||
| 39 | 1609B06570 | 1.00 | 1.21 | |
| STANG | ||||
| 41 | 1609B04154 | 4.94 | 5.98 | |
| VERSTEKLINIAAL | ||||
| 42 | 1609B06259 | 16.79 | 20.32 | |
| VERSTEKLINIAAL | ||||
| 44 | 1609B06261 | 18.94 | 22.92 | |
| SCHROEF | ||||
| 45 | 1609B02206 | 1.00 | 1.21 | |
| TAFEL | ||||
| 46 | 1609B05238 | 80.26 | 97.11 | |
| EINDKAP | ||||
| 51 | 1609B03746 | 6.73 | 8.14 | |
| HANDGREEP | ||||
| 52 | 1609B06251 | 9.67 | 11.70 | |
| SCHROEF | ||||
| 56 | 1609B00780 | 1.00 | 1.21 | |
| KNOP | ||||
| 57 | 1609BP7326 | 1.00 | 1.21 | |
| CONTACTHULS | ||||
| 58 | 1609B03708 | 2.86 | 3.46 | |
| VLEUGELMOER | ||||
| 59 | 1609B05382 | 1.00 | 1.21 | |
| BLINDE AFDEKKING | ||||
| 60 | 1609B05298 | 1.00 | 1.21 | |
| ONDERLEGSCHIJF | ||||
| 61 | 1609B00863 | 1.00 | 1.21 | |
| WIJZER | ||||
| 62 | 1609B00717 | 1.00 | 1.21 | |
| SLIJTPLAAT | ||||
| 63 | 1609B03714 | 4.18 | 5.06 | |
| BOUT | ||||
| 64 | 1609B04236 | 1.49 | 1.80 | |
| STELMOER | ||||
| 65 | 1609B04227 | 1.00 | 1.21 | |
| MOER | ||||
| 66 | 1609B01949 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 67 | 1609B06571 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 70 | 1609B00682 | 1.00 | 1.21 | |
| BOUT | ||||
| 72 | 1609B05203 | 1.00 | 1.21 | |
| KLEMMOER | ||||
| 74 | 1609B00704 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 75 | 1609B00670 | 1.49 | 1.80 | |
| RUBBEREN BUS | ||||
| 77 | 1609B00705 | 1.00 | 1.21 | |
| RUBBERSLUITRING | ||||
| 80 | 1609BP7098 | 1.00 | 1.21 | |
| INBUSSLUITINGEN | ||||
| 81 | 1609BP7026 | 2.86 | 3.46 | |
| STEUNPLAAT | ||||
| 84 | 1609B05242 | 3.44 | 4.16 | |
| STANG | ||||
| 86 | 1609B05240 | 2.08 | 2.52 | |
| KNOP | ||||
| 87 | 1609B04079 | 7.46 | 9.03 | |
| HENDEL | ||||
| 88 | 1609B05241 | 2.08 | 2.52 | |
| VEER | ||||
| 89 | 1609B02211 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 90 | 1609B01664 | 1.49 | 1.80 | |
| ELEKTRISCHE LEIDING | ||||
| 92 | 1609B05115 | 2.08 | 2.52 | |
| CONTACTSTRIP | ||||
| 93 | 1609BP7341 | 1.00 | 1.21 | |
| DRAAGVOET | ||||
| 94 | 1609B03727 | 2.08 | 2.52 | |
| SLIJTPLAAT | ||||
| 95 | 1609B03729 | 1.00 | 1.21 | |
| LAGERAS | ||||
| 96 | 1609B04108 | 4.18 | 5.06 | |
| SCHROEF | ||||
| 97 | 1609B04086 | 2.08 | 2.52 | |
| SCHROEF | ||||
| 98 | 1609B03723 | 1.00 | 1.21 | |
| ONDERLEGSCHIJF | ||||
| 99 | 1609B01324 | 1.00 | 1.21 | |
| SCHOUDERSCHROEF | ||||
| 101 | 1609B01462 | 1.00 | 1.21 | |
| SCHROEFDRAADPEN | ||||
| 105 | 1609BP7143 | 1.00 | 1.21 | |
| WIG TEGEN WEGROLLEN | ||||
| 111 | 1609B01668 | 1.00 | 1.21 | |
| AANSLAGPLAAT | ||||
| 114 | 1609B03739 | 1.00 | 1.21 | |
| SLIJTPLAAT | ||||
| 118 | 1609B04134 | 1.00 | 1.21 | |
| WIJZER | ||||
| 119 | 1609B03758 | 1.49 | 1.80 | |
| DRUKVEER | ||||
| 120 | 1609BP7053 | 1.00 | 1.21 | |
| ONDERLEGSCHIJF | ||||
| 121 | 1609BP7045 | 1.00 | 1.21 | |
| INBUSBOUT | ||||
| 122 | 1609B03749 | 1.00 | 1.21 | |
| CONTACTSTRIP | ||||
| 123 | 1609BP7343 | 1.00 | 1.21 | |
| KNOP | ||||
| 124 | 1609B03755 | 1.49 | 1.80 | |
| ROTOR | ||||
| 125 | 1609B03762 | 7.46 | 9.03 | |
| VILTRING | ||||
| 126 | 1609B03763 | 1.00 | 1.21 | |
| BOUT | ||||
| 127 | 1609B03769 | 3.44 | 4.16 | |
| HENDEL | ||||
| 128 | 1609B02215 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 129 | 1609BP7081 | 1.00 | 1.21 | |
| FRICTIEPLAAT | ||||
| 130 | 1609B03773 | 7.46 | 9.03 | |
| ZESKANT MOER | ||||
| 131 | 1609B01041 | 1.00 | 1.21 | |
| AANSLAGBOUT | ||||
| 132 | 1609B03776 | 1.00 | 1.21 | |
| SCHARNIERPEN | ||||
| 133 | 1609B03771 | 6.73 | 8.14 | |
| SCHROEF | ||||
| 134 | 1609B06272 | 1.00 | 1.21 | |
| AANSLAGBOUT | ||||
| 136 | 1609B03767 | 2.86 | 3.46 | |
| MACHINE-CLIP | ||||
| 137 | 1609B03757 | 1.49 | 1.80 | |
| O-RING | ||||
| 138 | 1609B00601 | 1.49 | 1.80 | |
| HANDGREEP | ||||
| 140 | 1609B03745 | 2.86 | 3.46 | |
| HANDGREEP | ||||
| 141 | 1609B03747 | 10.90 | 13.19 | |
| PLAATSCHROEF | ||||
| 142 | 1609B03768 | 1.00 | 1.21 | |
| VERSCHUIFAANSLAG | ||||
| 143 | 1609B03753 | 1.49 | 1.80 | |
| SPECIALE MOER | ||||
| 144 | 1609B03752 | 3.44 | 4.16 | |
| O-RING | ||||
| 145 | 1609B06667 | 1.00 | 1.21 | |
| VERENDE SLUITRING | ||||
| 146 | 1609B00660 | 1.00 | 1.21 | |
| AANZETSCHROEF | ||||
| 147 | 1609B03795 | 1.00 | 1.21 | |
| KNOP | ||||
| 148 | 1609B00382 | 4.94 | 5.98 | |
| DRUKVEER | ||||
| 149 | 1609B00417 | 1.00 | 1.21 | |
| TERUGHOUDPLAAT | ||||
| 150 | 1609B02203 | 1.49 | 1.80 | |
| TERUGHOUDPLAAT | ||||
| 151 | 1609B03766 | 1.49 | 1.80 | |
| STOFAFZUIGING | ||||
| 152 | 2610027044 | 8.35 | 10.10 | |
| SCHROEFDRAADPEN | ||||
| 153 | 1609B03777 | 1.00 | 1.21 | |
| STOFAFZUIGING | ||||
| 158 | 2610027045 | 4.18 | 5.06 | |
| HOUDERARM | ||||
| 159 | 2610027046 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 160 | 1609B01561 | 1.00 | 1.21 | |
| SCHOUDERSCHROEF | ||||
| 161 | 1609B05201 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 162 | 1609B00623 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 164 | 1609B01690 | 1.00 | 1.21 | |
| SLIJTPLAAT | ||||
| 167 | 1609B01602 | 1.00 | 1.21 | |
| AFSCHERMONDERSTUK | ||||
| 168 | 1609B04188 | 13.13 | 15.89 | |
| BUISCONSTRUCTIE | ||||
| 169 | 1609B04001 | 11.37 | 13.76 | |
| AFDEKKING | ||||
| 170 | 1609B04002 | 1.00 | 1.21 | |
| VEER | ||||
| 171 | 1609B04004 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 172 | 1609BP7145 | 1.00 | 1.21 | |
| VEERCLIP | ||||
| 173 | 1609B05251 | 1.49 | 1.80 | |
| KOGELLAGER | ||||
| 174 | 1609B04235 | 4.94 | 5.98 | |
| SCHROEF | ||||
| 176 | 1609B04163 | 1.00 | 1.21 | |
| SLUITMOER | ||||
| 178 | 1609B00974 | 1.49 | 1.80 | |
| PLAATSCHROEF | ||||
| 179 | 1609BP7134 | 1.00 | 1.21 | |
| SCHROEFDRAADPEN | ||||
| 182 | 1609B04205 | 1.00 | 1.21 | |
| MOER | ||||
| 184 | 1609BT4033 | 1.00 | 1.21 | |
| BORGRING | ||||
| 185 | 1609BP7068 | 1.49 | 1.80 | |
| SCHIJF | ||||
| 186 | 1609BP7050 | 2.40 | 2.90 | |
| KOGELLAGER | ||||
| 187 | 1609B03774 | 11.37 | 13.76 | |
| AFTANDSSTUK | ||||
| 188 | 1609B03780 | 1.00 | 1.21 | |
| GLIJLAGER | ||||
| 189 | 1600200029 | 3.71 | 4.49 | |
| AFWIJZER | ||||
| 190 | 1609B04017 | 4.18 | 5.06 | |
| SPAANAFWIJZER | ||||
| 191 | 1609B06271 | 3.44 | 4.16 | |
| OPSPANFLENS | ||||
| 192 | 1609B04018 | 7.46 | 9.03 | |
| OPSPANFLENS | ||||
| 193 | 1609B06289 | 4.18 | 5.06 | |
| FLENSBOUT | ||||
| 194 | 1609B05364 | 1.49 | 1.80 | |
| WIEL | ||||
| 195 | 1609B04020 | 1.00 | 1.21 | |
| CARTERDEKSEL | ||||
| 197 | 1609B06264 | 2.86 | 3.46 | |
| CARTERDEKSEL | ||||
| 198 | 1609B06286 | 2.40 | 2.90 | |
| TORX-LENSKOPSCHROEF | ||||
| 199 | 2609110353 | 2.08 | 2.52 | |
| PLAATSCHROEF | ||||
| 200 | 1609B00637 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 201 | 1609B00973 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 202 | 1609B06270 | 1.00 | 1.21 | |
| SNELSLUITING | ||||
| 203 | 1609B00458 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 212 | 1609B04208 | 1.00 | 1.21 | |
| SPAANAFWIJZER | ||||
| 215 | 1609B04664 | 5.81 | 7.03 | |
| AFDEKKING | ||||
| 225 | 1609B06301 | 1.49 | 1.80 | |
| VLAKKE KABEL | ||||
| 231 | 1609B06266 | 1.49 | 1.80 | |
| MOER | ||||
| 232 | 1609B00691 | 2.08 | 2.52 | |
| RUBBER LIP | ||||
| 234 | 1609B03791 | 1.49 | 1.80 | |
| ONDERLEGSCHIJF | ||||
| 235 | 1609B04225 | 1.00 | 1.21 | |
| RUBBER STRIP | ||||
| 236 | 1609B04220 | 1.49 | 1.80 | |
| RUBBER STRIP | ||||
| 238 | 1609B04222 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 239 | 1609B00633 | 1.00 | 1.21 | |
| VERWARMINGSELEMENT | ||||
| 240 | 1609B06262 | 4.94 | 5.98 | |
| EL.MODULE | ||||
| 241 | 16072335F8 | 173.95 | 210.48 | |
| KABELSET | ||||
| 242 | 1609B06832 | 21.30 | 25.77 | |
| SCHROEF | ||||
| 244 | 1609B03361 | 1.00 | 1.21 | |
| DRUKVEER | ||||
| 245 | 1609280477 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 246 | 1609B05353 | 1.00 | 1.21 | |
| Schroef | ||||
| 246 | 1609B06800 | 1.00 | 1.21 | |
| AFDEKKING | ||||
| 247 | 1609B06267 | 1.00 | 1.21 | |
| INPLAKVEL | ||||
| 254 | 1609B06283 | 2.40 | 2.90 | |
| INPLAKVEL | ||||
| 255 | 1609B06285 | 2.40 | 2.90 | |
| INPLAKVEL | ||||
| 263 | 1609B06575 | 2.40 | 2.90 | |
| ONDERLEGSCHIJF | ||||
| 284 | 1609B00703 | 1.32 | 1.60 | |
| TYPEPLAAT | ||||
| 808 | 1609BN0373 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 822 | 1609B01726 | |||
| STOFDEKSEL | ||||
| 825 | 1609B04127 | 9.67 | 11.70 | |
| SOKKEL | ||||
| 840 | 1609B06665 | 71.68 | 86.73 | |
| VERSTEKLINIAAL | ||||
| 843 | 1609B06578 | 16.79 | 20.32 | |
| LEDLAMP | ||||
| 844 | 1609B06666 | 9.67 | 11.70 | |
| PEN | ||||
| 847 | 1609B06579 | 71.68 | 86.73 | |
| JUK | ||||
| 848 | 1609B06663 | 58.03 | 70.22 | |
| ARM | ||||
| 849 | 1609B06664 | 52.45 | 63.46 | |
| TRANSMISSIEAFDEKKING | ||||
| 850 | 1609B05349 | 11.37 | 13.76 | |
| Accupakket | ||||
| 851 | 1607A350AT | 244.89 | 296.32 | |
| ACCUPAKKET | ||||
| 851 | 1607A350CG | 234.56 | 283.82 | |
| ACCUPAKKET | ||||
| 851 | 1617S019K0 | 234.56 | 283.82 | |
| KLEMBEVESTIGING | ||||
| 852 | 1609B04224 | 16.79 | 20.32 | |
| OPLAADAPPARAAT | ||||
| 853 | 2607225921 | 165.14 | 199.82 | |
| STOFZAK | ||||
| 854 | 1609B06278 | 7.46 | 9.03 | |
| TRANSMISSIE | ||||
| 855 | 1609B06573 | 23.90 | 28.92 | |
| TORSIEVEREN | ||||
| 866 | 1609B04124 | 12.82 | 15.51 | |
| KNOP | ||||
| 876 | 1609B05323 | 13.13 | 15.89 | |
