Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601M22600 ( GCM350-254 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

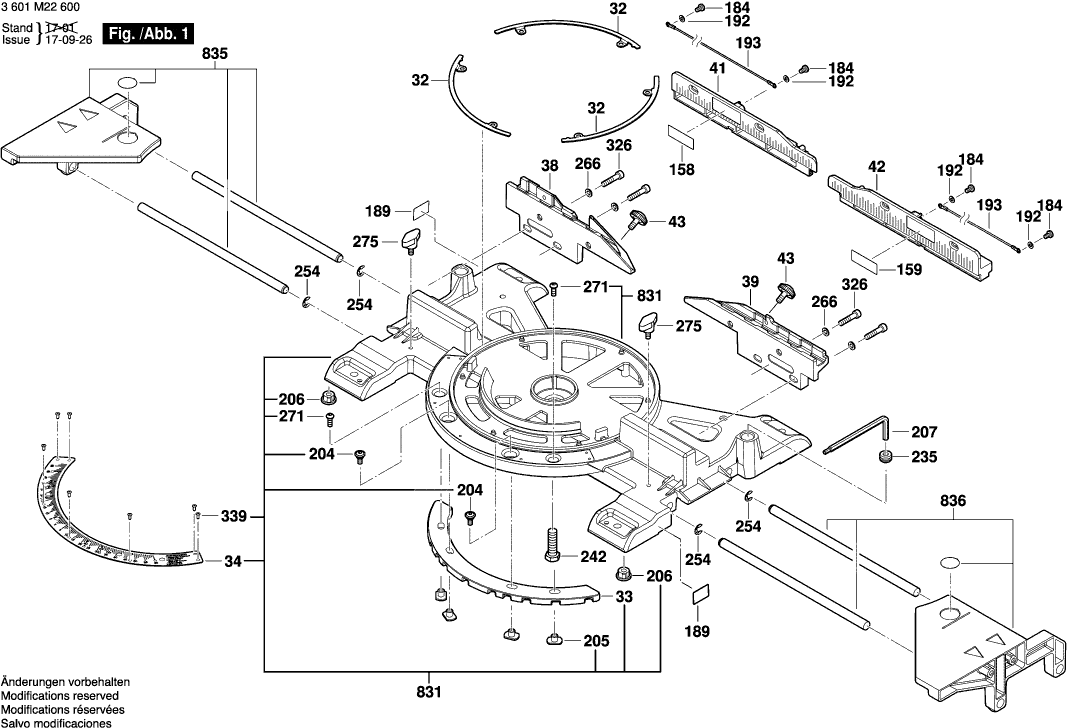

Tekeningen van de Bosch 3601M22600 ( GCM350-254 )
Onderdelen lijst van de Bosch 3601M22600 ( GCM350-254 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| POOLSCHOEN | ||||
| 2 | 1609B04898 | 67.98 | 82.26 | |
| SCHAKELAAR | ||||
| 4 | 2610950336 | 15.61 | 18.89 | |
| LEID VOOR NETAANSLUITING | ||||
| 5 | 1609B00372 | 17.60 | 21.30 | |
| LEIDINGHOUDER | ||||
| 7 | 1619P03808 | 1.00 | 1.21 | |
| FIRMAPLAAT | ||||
| 9 | 1609B05071 | 6.53 | 7.90 | |
| LAGER | ||||
| 13 | 1609B00597 | 8.48 | 10.26 | |
| SCHUIFPLAAT | ||||
| 32 | 1609B05102 | 1.90 | 2.30 | |
| VASTHOUDPLAAT | ||||
| 33 | 1609B05103 | 5.27 | 6.38 | |
| CONTACTHULS | ||||
| 34 | 1609B05104 | 4.58 | 5.54 | |
| VERSTEKLINIAAL | ||||
| 38 | 1609B05109 | 17.60 | 21.30 | |
| VERSTEKLINIAAL | ||||
| 39 | 1609B05110 | 17.60 | 21.30 | |
| VERSTEKLINIAAL | ||||
| 41 | 1609B05113 | 17.60 | 21.30 | |
| VERSTEKLINIAAL | ||||
| 42 | 1609B05114 | 17.60 | 21.30 | |
| VLEUGELMOER | ||||
| 43 | 1609B05382 | 1.00 | 1.21 | |
| TAFEL | ||||
| 44 | 1609B05121 | 146.07 | 176.74 | |
| VINGERAS | ||||
| 45 | 1609B04722 | 3.71 | 4.49 | |
| KNOP | ||||
| 47 | 1609B04725 | 4.58 | 5.54 | |
| STANG | ||||
| 48 | 1609B05125 | 1.32 | 1.60 | |
| AFDEKKING | ||||
| 49 | 1609B04727 | 2.52 | 3.05 | |
| DRAAGVOET | ||||
| 51 | 1609B04728 | 2.52 | 3.05 | |
| Revolverkop | ||||
| 52 | 1609B05132 | 4.70 | 5.69 | |
| AANZETSCHROEF | ||||
| 53 | 1609B04878 | 4.58 | 5.54 | |
| CONTACTSTRIP | ||||
| 54 | 1609B04745 | 1.00 | 1.21 | |
| KOGEL | ||||
| 55 | 1609B04746 | 1.00 | 1.21 | |
| ARR?TERING | ||||
| 56 | 1609B05124 | 1.90 | 2.30 | |
| ARR?TERING | ||||
| 57 | 1609B05123 | 5.27 | 6.38 | |
| STANG | ||||
| 57 | 1609B05125 | 1.32 | 1.60 | |
| CONTACTSTRIP | ||||
| 58 | 1609B04749 | 1.00 | 1.21 | |
| BLADVEER | ||||
| 59 | 1609B05127 | 1.00 | 1.21 | |
| Wijzer | ||||
| 61 | 1609B05126 | 1.18 | 1.43 | |
| Contacthuls | ||||
| 62 | 1609B05122 | 1.70 | 2.06 | |
| VERZINKINGSKLEP | ||||
| 63 | 1609B05131 | 1.90 | 2.30 | |
| Afdekking | ||||
| 64 | 1609B05129 | 2.71 | 3.28 | |
| CONTACTSTRIP | ||||
| 65 | 1609B04756 | 1.00 | 1.21 | |
| Bladveer | ||||
| 66 | 1609B05133 | 5.83 | 7.05 | |
| POST | ||||
| 67 | 1609B05141 | 55.56 | 67.23 | |
| WIJZER | ||||
| 68 | 1609B04773 | 1.00 | 1.21 | |
| WIJZER | ||||
| 69 | 1609B04774 | 1.00 | 1.21 | |
| LAGER | ||||
| 71 | 1609B04775 | 41.30 | 49.97 | |
| SLIJTPLAAT | ||||
| 72 | 1609B04776 | 1.90 | 2.30 | |
| PLAAT | ||||
| 73 | 1609B04778 | 3.04 | 3.68 | |
| VILT | ||||
| 74 | 1609B04780 | 2.52 | 3.05 | |
| KNOP | ||||
| 75 | 1609B04781 | 3.71 | 4.49 | |
| CONTACTSTRIP | ||||
| 76 | 1609BP7343 | 1.00 | 1.21 | |
| ARRETEERPAL | ||||
| 77 | 1609B05142 | 11.02 | 13.33 | |
| HEFBOOMAS | ||||
| 78 | 1609B05143 | 12.21 | 14.77 | |
| AFDEKKING | ||||
| 79 | 1609B04798 | 1.90 | 2.30 | |
| ARM | ||||
| 81 | 1609B05161 | 82.63 | 99.98 | |
| AFDEKBAND | ||||
| 83 | 1609B05163 | 5.27 | 6.38 | |
| TUSSENDRIJFWERKAS | ||||
| 84 | 1609B04804 | 8.48 | 10.26 | |
| RIEMSCHIJF | ||||
| 85 | 1609B05165 | 8.48 | 10.26 | |
| TRANSPORTRAIL | ||||
| 86 | 1609B04806 | 11.02 | 13.33 | |
| SCHIJF | ||||
| 87 | 1609B04807 | 1.32 | 1.60 | |
| KETTING | ||||
| 88 | 1609B05166 | 13.90 | 16.82 | |
| UITGAANDE AS | ||||
| 89 | 1609B04809 | 8.48 | 10.26 | |
| PLAAT | ||||
| 91 | 1609B04810 | 1.32 | 1.60 | |
| AS | ||||
| 92 | 1609B04811 | 1.32 | 1.60 | |
| AFDEKKING | ||||
| 93 | 1609B05169 | 1.00 | 1.21 | |
| KANAAL | ||||
| 94 | 1609B05170 | 2.52 | 3.05 | |
| SPAANAFWIJZER | ||||
| 95 | 1609B05167 | 1.90 | 2.30 | |
| SPAANAFWIJZER | ||||
| 96 | 1609B05168 | 1.90 | 2.30 | |
| SCHARNIERPEN | ||||
| 97 | 1609B04816 | 3.04 | 3.68 | |
| ARRETEERPAL | ||||
| 98 | 1609B05172 | 5.96 | 7.21 | |
| HOUDERARM | ||||
| 99 | 1609B04818 | 1.32 | 1.60 | |
| TORSIEVEER | ||||
| 101 | 1609B04819 | 1.00 | 1.21 | |
| PLATTE PAKKINGSRING | ||||
| 102 | 1609B05164 | 2.52 | 3.05 | |
| MACHINE-CLIP | ||||
| 103 | 1609B05177 | 1.90 | 2.30 | |
| SLIJTPLAAT | ||||
| 104 | 1609B00206 | 1.90 | 2.30 | |
| HANDGREEP | ||||
| 106 | 1609B05171 | 3.04 | 3.68 | |
| SCHROEF | ||||
| 107 | 1609B04829 | 1.00 | 1.21 | |
| Torsieveer | ||||
| 109 | 1609B00765 | 11.88 | 14.37 | |
| SCHROEF | ||||
| 111 | 1609B04832 | 11.02 | 13.33 | |
| SCHROEF | ||||
| 115 | 1609B04836 | 1.00 | 1.21 | |
| TORSIEVEER | ||||
| 116 | 1609B04837 | 3.04 | 3.68 | |
| DRUKVEER | ||||
| 117 | 1609B04838 | 1.90 | 2.30 | |
| DRAAD | ||||
| 118 | 1609B04839 | 3.04 | 3.68 | |
| EINDKAP | ||||
| 122 | 1609B04843 | 8.48 | 10.26 | |
| HOEKAANSLAG | ||||
| 127 | 1609B04848 | 1.90 | 2.30 | |
| MACHINE-CLIP | ||||
| 128 | 1609B04849 | 2.18 | 2.64 | |
| DRAAD | ||||
| 132 | 1609B04881 | 1.32 | 1.60 | |
| DRAAD | ||||
| 133 | 1609B04882 | 1.32 | 1.60 | |
| ADAPTERPLAAT | ||||
| 134 | 1609B05144 | 15.61 | 18.89 | |
| BUISCONSTRUCTIE | ||||
| 141 | 1609B05195 | 7.32 | 8.86 | |
| AANZETSCHROEF | ||||
| 142 | 1609B04876 | 1.00 | 1.21 | |
| TUSSENFLENS | ||||
| 143 | 1609B04892 | 12.21 | 14.77 | |
| EINDKAP | ||||
| 144 | 1609B04902 | 3.71 | 4.49 | |
| GELUIDSWAND | ||||
| 145 | 1609B04904 | 2.52 | 3.05 | |
| SCHROEF | ||||
| 146 | 1609B04911 | 3.04 | 3.68 | |
| TOERENTALREGELAAR | ||||
| 147 | 1609B04913 | 26.62 | 32.21 | |
| DRAAD | ||||
| 148 | 1609B04915 | 2.52 | 3.05 | |
| DRAAD | ||||
| 149 | 1609B04916 | 1.32 | 1.60 | |
| DRAAD | ||||
| 151 | 1609B04917 | 1.90 | 2.30 | |
| DRAAD | ||||
| 152 | 1609B04918 | 2.18 | 2.64 | |
| DRAAD | ||||
| 153 | 1609B04919 | 1.32 | 1.60 | |
| HULS | ||||
| 154 | 1609B04921 | 1.00 | 1.21 | |
| MACHINE-CLIP | ||||
| 156 | 1609B04923 | 1.00 | 1.21 | |
| INPLAKVEL | ||||
| 158 | 1609B04949 | 2.18 | 2.64 | |
| INPLAKVEL | ||||
| 159 | 1609B04950 | 2.18 | 2.64 | |
| INPLAKVEL | ||||
| 161 | 1609B05073 | 3.71 | 4.49 | |
| AANZETSCHROEF | ||||
| 174 | 1609B04783 | 1.00 | 1.21 | |
| Vergrendelniet | ||||
| 179 | 1609B05359 | 0.83 | 1.00 | |
| SCHROEF | ||||
| 184 | 1609B00780 | 1.00 | 1.21 | |
| BLADVEER | ||||
| 186 | 1609B04762 | 1.00 | 1.21 | |
| INPLAKVEL | ||||
| 187 | 1609B04959 | 2.18 | 2.64 | |
| KRIMPBUIS | ||||
| 188 | 1609B00583 | 1.00 | 1.21 | |
| INPLAKVEL | ||||
| 189 | 1609B04960 | 2.18 | 2.64 | |
| ONDERLEGSCHIJF | ||||
| 192 | 1609B04225 | 1.00 | 1.21 | |
| ELEKTRISCHE LEIDING | ||||
| 193 | 1609B05115 | 1.90 | 2.30 | |
| SCHIJF | ||||
| 198 | 1609B05158 | 3.71 | 4.49 | |
| SCHROEF | ||||
| 199 | 1609BP7139 | 1.00 | 1.21 | |
| RIEM | ||||
| 201 | 1609B04253 | 17.60 | 21.30 | |
| FLENSBOUT | ||||
| 202 | 1609B00211 | 3.71 | 4.49 | |
| FLENSBOUT | ||||
| 203 | 1609B00213 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 204 | 1609B00223 | 1.32 | 1.60 | |
| MOER | ||||
| 205 | 1609B00225 | 3.04 | 3.68 | |
| DRAAGVOET | ||||
| 206 | 1609B01431 | 1.90 | 2.30 | |
| DOP VAN DOPSLEUTEL | ||||
| 207 | 1609B00256 | 1.90 | 2.30 | |
| BOUT | ||||
| 208 | 1609B00305 | 2.18 | 2.64 | |
| KNOP | ||||
| 209 | 1609B00350 | 1.32 | 1.60 | |
| VINGERAS | ||||
| 212 | 1609B00370 | 1.32 | 1.60 | |
| KNOP | ||||
| 213 | 1609B00382 | 4.58 | 5.54 | |
| TOETS | ||||
| 214 | 1609B00390 | 1.32 | 1.60 | |
| DRUKVEER | ||||
| 215 | 1609B00417 | 1.00 | 1.21 | |
| HULS | ||||
| 216 | 1609B00418 | 1.00 | 1.21 | |
| STEEKKOPPELING | ||||
| 217 | 1609B00430 | 1.00 | 1.21 | |
| LAGERBUS | ||||
| 218 | 1609B00449 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 222 | 1609B00454 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 224 | 1609B00457 | 1.00 | 1.21 | |
| SNELSLUITING | ||||
| 225 | 1609B00458 | 1.00 | 1.21 | |
| BORSTELDEKSEL | ||||
| 227 | 1609B00478 | 1.00 | 1.21 | |
| RUBBEREN BUS | ||||
| 228 | 1609B01670 | 1.32 | 1.60 | |
| Draagplaat | ||||
| 229 | 1609B00483 | 0.83 | 1.00 | |
| RUBBEREN BUS | ||||
| 235 | 1609B00533 | 1.00 | 1.21 | |
| SLEUTEL | ||||
| 237 | 1609B00592 | 1.32 | 1.60 | |
| SLEUTEL | ||||
| 238 | 1609B00593 | 1.32 | 1.60 | |
| LAGER | ||||
| 239 | 1609B00596 | 11.02 | 13.33 | |
| O-RING | ||||
| 241 | 1609B00601 | 1.32 | 1.60 | |
| BOUT | ||||
| 242 | 1609B00602 | 1.32 | 1.60 | |
| KLEMMOER | ||||
| 243 | 1609B00603 | 1.00 | 1.21 | |
| KLEMMOER | ||||
| 244 | 1609B00605 | 1.00 | 1.21 | |
| SCHROEFDRAADPEN | ||||
| 245 | 1609B00617 | 1.32 | 1.60 | |
| SCHROEF | ||||
| 246 | 1609B00627 | 1.90 | 2.30 | |
| SCHROEF | ||||
| 247 | 1609B00630 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 248 | 1609B00633 | 1.00 | 1.21 | |
| PLAATSCHROEF | ||||
| 249 | 1609B00636 | 2.18 | 2.64 | |
| PLAATSCHROEF | ||||
| 251 | 1609B00637 | 1.00 | 1.21 | |
| SNAPRING | ||||
| 252 | 1609B00641 | 1.32 | 1.60 | |
| SNAPRING | ||||
| 253 | 1609B00643 | 1.00 | 1.21 | |
| SNAPRING | ||||
| 254 | 1609B00644 | 1.90 | 2.30 | |
| SCHROEF | ||||
| 255 | 1609B00649 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 256 | 1609B00650 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 257 | 1609B00652 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 258 | 1609B00654 | 1.00 | 1.21 | |
| VERENDE SLUITRING | ||||
| 259 | 1609B00658 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 262 | 1609B00662 | 1.32 | 1.60 | |
| SCHIJF | ||||
| 264 | 1609B00665 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 265 | 1609B00667 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 266 | 1609B00669 | 1.00 | 1.21 | |
| KLEMMOER | ||||
| 267 | 1609B00673 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 268 | 1609B00674 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 269 | 1609B00675 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 271 | 1609B00678 | 1.00 | 1.21 | |
| SNAPRING | ||||
| 273 | 1609B00690 | 1.00 | 1.21 | |
| SNAAR | ||||
| 274 | 1609B00813 | 1.00 | 1.21 | |
| KNOP | ||||
| 275 | 1609B02991 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 278 | 1609B04799 | 1.00 | 1.21 | |
| PLAATSCHROEF | ||||
| 279 | 1609B01194 | 1.00 | 1.21 | |
| CILINDERPLAATSCHROEF | ||||
| 281 | 1609B01356 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 282 | 1609B01388 | 1.00 | 1.21 | |
| SNOERONTLASTING | ||||
| 283 | 1609B04869 | 1.00 | 1.21 | |
| KABELKLEM | ||||
| 285 | 1609B01512 | 1.00 | 1.21 | |
| ACTIVATOR | ||||
| 287 | 1609B01531 | 1.90 | 2.30 | |
| VASTE ZADELKLEM | ||||
| 288 | 1609B05533 | 1.32 | 1.60 | |
| KABELBAND | ||||
| 289 | 1609B01538 | 1.00 | 1.21 | |
| REGELAARSCHROEF | ||||
| 292 | 1609B01599 | 1.32 | 1.60 | |
| HULS | ||||
| 293 | 1609B00766 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 295 | 1609B01660 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 296 | 1609B01664 | 1.32 | 1.60 | |
| WIG TEGEN WEGROLLEN | ||||
| 297 | 1609B01668 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 298 | 1609B01665 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 299 | 1609B01693 | 1.00 | 1.21 | |
| EINDCLIP | ||||
| 300 | 1609B01992 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 302 | 1609B02177 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 305 | 1609BP7042 | 1.00 | 1.21 | |
| SCHIJF | ||||
| 307 | 1609B02191 | 2.18 | 2.64 | |
| SCHROEF | ||||
| 308 | 1609B05179 | 2.18 | 2.64 | |
| FLENS | ||||
| 309 | 1609B05174 | 3.71 | 4.49 | |
| FLENS | ||||
| 310 | 1609B05175 | 3.71 | 4.49 | |
| SCHROEF | ||||
| 314 | 1609B00414 | 4.58 | 5.54 | |
| GETANDE RING | ||||
| 315 | 1609B02438 | 1.00 | 1.21 | |
| AANSLAGBUFFER | ||||
| 317 | 1609B02467 | 1.00 | 1.21 | |
| DOP VAN DOPSLEUTEL | ||||
| 319 | 1609B00415 | 2.18 | 2.64 | |
| LAGERBUS | ||||
| 320 | 1609B02502 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 325 | 1609B03179 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 326 | 1609B03722 | 1.00 | 1.21 | |
| SCHAKELHEFBOOM | ||||
| 327 | 1609B03733 | 3.71 | 4.49 | |
| SLOT-DEURPLAAT | ||||
| 329 | 1609B03741 | 2.18 | 2.64 | |
| STELBOUT | ||||
| 330 | 1609B03742 | 1.00 | 1.21 | |
| VERSCHUIFAANSLAG | ||||
| 331 | 1609B03753 | 1.32 | 1.60 | |
| FRICTIEPLAAT | ||||
| 332 | 1609B03770 | 6.53 | 7.90 | |
| AANSLAGBOUT | ||||
| 333 | 1609B03776 | 1.00 | 1.21 | |
| SCHROEF | ||||
| 334 | 1609B04086 | 1.90 | 2.30 | |
| STELMOER | ||||
| 335 | 1609B04227 | 1.00 | 1.21 | |
| AANSLUITBLOK | ||||
| 336 | 1609BP7059 | 1.32 | 1.60 | |
| LOOPROL | ||||
| 338 | 1609BP7124 | 1.32 | 1.60 | |
| VERGRENDELNIET | ||||
| 339 | 1609B00622 | 1.00 | 1.21 | |
| SCHAKELAAR | ||||
| 340 | 1609B05392 | 3.71 | 4.49 | |
| ALARMSTICKER | ||||
| 342 | 1609B05130 | 1.32 | 1.60 | |
| ZESKANT SCHROEF | ||||
| 344 | 1609B01381 | 1.00 | 1.21 | |
| AANSLUITKLEM | ||||
| 345 | 1609B01397 | 1.00 | 1.21 | |
| HUISBOUWGROEP | ||||
| 801 | 1609B05013 | 17.60 | 21.30 | |
| ANKERBOUWGROEP | ||||
| 803 | 1609B04912 | 126.98 | 153.65 | |
| TYPEPLAAT | ||||
| 808 | 1609BN0196 | 2.18 | 2.64 | |
| KOOLBORSTELSET | ||||
| 810 | 2610021311 | 15.61 | 18.89 | |
| OPSPANPLAAT | ||||
| 812 | 1609B05189 | 2.52 | 3.05 | |
| STEUNPLAAT | ||||
| 813 | 1609B02434 | 13.90 | 16.82 | |
| LAGER | ||||
| 814 | 1609B02316 | 13.90 | 16.82 | |
| CONDENSATOR | ||||
| 815 | 1609B05030 | 1.32 | 1.60 | |
| LASER | ||||
| 816 | 1609B05188 | 67.98 | 82.26 | |
| TRANSPORTRAIL | ||||
| 818 | 1609B05020 | 11.02 | 13.33 | |
| JUK | ||||
| 819 | 1609B05156 | 75.38 | 91.21 | |
| LIJMTANG | ||||
| 824 | 1609B06203 | 11.02 | 13.33 | |
| ONDERLEGRUBBER | ||||
| 824/232 | 1609B00523 | 2.18 | 2.64 | |
| STOFAFZUIGING | ||||
| 825 | 1609B05159 | 8.48 | 10.26 | |
| SCHAKELGREEP | ||||
| 829 | 1609B05012 | 17.60 | 21.30 | |
| SOKKEL | ||||
| 831 | 1609B05119 | 166.62 | 201.61 | |
| UITBREIDINGSFRAME | ||||
| 835 | 1609B05117 | 41.30 | 49.97 | |
| UITBREIDINGSFRAME | ||||
| 836 | 1609B05118 | 41.30 | 49.97 | |
| AFSCHERMONDERSTUK | ||||
| 837 | 1609B05187 | 26.62 | 32.21 | |
| PLAAT | ||||
| 846 | 1609B05139 | 4.58 | 5.54 | |
| STOFZAK | ||||
| 856 | 1609B05010 | 5.96 | 7.21 | |
| KETTINGAFSCHERMING | ||||
| 882 | 1609B05181 | 37.50 | 45.38 | |
| BOUT | ||||
| 885 | 1609B05017 | 15.61 | 18.89 | |
