Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601188603 ( GDB1600DE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

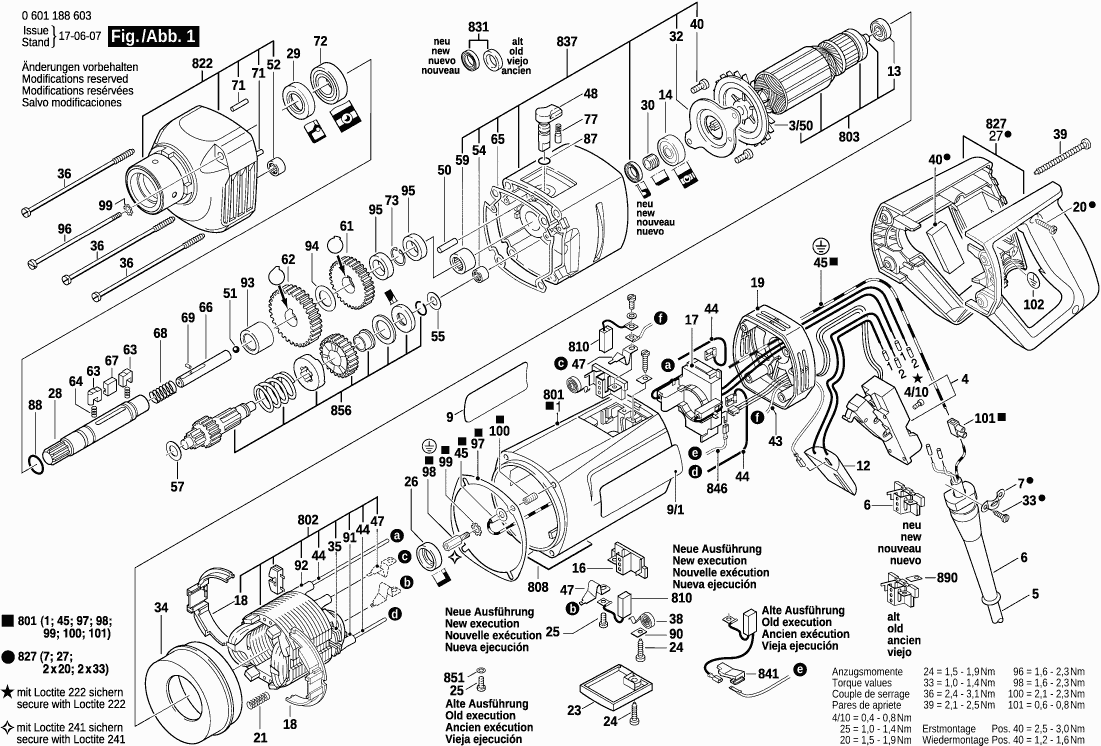

Tekeningen van de Bosch 0601188603 ( GDB1600DE )
Onderdelen lijst van de Bosch 0601188603 ( GDB1600DE )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar, geen vervanging | ||||
| 3/50 | 3606610002 | |||
| Schakelaar | ||||
| 4 | 3607200074 | 36.85 | 44.59 | |
| Cilinderkopschroef | ||||
| 4/10 | 2910011082 | 0.83 | 1.00 | |
| Leid Voor Netaansluiting | ||||
| 5 | 3604460067 | 29.75 | 36.00 | |
| Doorvoerbuisje | ||||
| 6 | 3600703011 | 2.24 | 2.71 | |
| Klembevestiging | ||||
| 7 | 1601302013 | 1.18 | 1.43 | |
| Firmaplaat | ||||
| 9 | 3601110512 | 2.24 | 2.71 | |
| Aanwijzingsplaat | ||||
| 9/1 | 3601110433 | 3.31 | 4.01 | |
| Niet meer leverbaar, geen vervanging | ||||
| 12 | 3607328013 | |||
| Groefkogellager | ||||
| 13 | 2600905032 | 4.10 | 4.96 | |
| Groefkogellager | ||||
| 14 | 3600905131 | 8.45 | 10.22 | |
| Borstelhouder | ||||
| 16 | 3604336012 | 4.70 | 5.69 | |
| Toerentalregelaar | ||||
| 17 | 1607233156 | 40.61 | 49.14 | |
| Segmentring | ||||
| 18 | 3600460006 | 1.94 | 2.35 | |
| Afdekdop | ||||
| 19 | 3605500153 | 3.31 | 4.01 | |
| Torx-lenskopschroef | ||||
| 20 | 2914201507 | 0.83 | 1.00 | |
| Drukveer | ||||
| 21 | 1604613006 | 1.18 | 1.43 | |
| Deksel | ||||
| 23 | 3605500063 | 3.31 | 4.01 | |
| Plaatschroef | ||||
| 24 | 2910211019 | 0.83 | 1.00 | |
| Cilinderkopschroef | ||||
| 25 | 2910021118 | 0.83 | 1.00 | |
| Tussenring | ||||
| 26 | 1600502011 | 1.94 | 2.35 | |
| Boorspil | ||||
| 28 | 3606135005 | 91.56 | 110.79 | |
| Radiaale Asafdichtring | ||||
| 29 | 3600283042 | 13.93 | 16.86 | |
| Tussenring | ||||
| 30 | 1600300090 | 2.71 | 3.28 | |
| Lagerdeksel | ||||
| 32 | 3605500156 | 4.70 | 5.69 | |
| Plaatschroef | ||||
| 33 | 2910211018 | 0.83 | 1.00 | |
| Luchtgeleidingsring | ||||
| 34 | 3600499016 | 3.31 | 4.01 | |
| Leidingsgeleiding | ||||
| 35 | 3601025003 | 1.18 | 1.43 | |
| Lenskopschroef | ||||
| 36 | 3603435039 | 1.94 | 2.35 | |
| Spiraalveer | ||||
| 38 | 3604652001 | 1.94 | 2.35 | |
| Plaatschroef | ||||
| 39 | 2910211239 | 0.83 | 1.00 | |
| Schroefdrvoeringsschroef | ||||
| 40 | 3604411040 | 1.94 | 2.35 | |
| Verbindingsleiding | ||||
| 43 | 3604460068 | 1.94 | 2.35 | |
| Verbindingsleiding | ||||
| 44 | 3604438031 | 1.70 | 2.06 | |
| Aardleiding | ||||
| 45 | 3604414049 | 10.73 | 12.98 | |
| Platte Stekker | ||||
| 47 | 1604477001 | 1.18 | 1.43 | |
| Draaiknop | ||||
| 48 | 3603231008 | 11.88 | 14.37 | |
| Cilindrische Pen | ||||
| 50 | 2917550099 | 1.18 | 1.43 | |
| Kogel | ||||
| 51 | 1903230013 | 1.70 | 2.06 | |
| Naaldhuls | ||||
| 52 | 2600910001 | 3.31 | 4.01 | |
| Naaldhuls | ||||
| 54 | 1600910018 | 4.10 | 4.96 | |
| Compensatieschijf | ||||
| 55 | 1600100617 | 1.18 | 1.43 | |
| Compensatieschijf | ||||
| 57 | 3600100083 | 1.18 | 1.43 | |
| Naaldhuls | ||||
| 59 | 1610910088 | 4.70 | 5.69 | |
| Recht Tandwiel | ||||
| 61 | 3606317047 | 49.56 | 59.97 | |
| Recht Tandwiel | ||||
| 62 | 3606317048 | 49.56 | 59.97 | |
| Wig | ||||
| 63 | 3602317037 | 13.93 | 16.86 | |
| Drukveer | ||||
| 64 | 3604610048 | 1.18 | 1.43 | |
| Afdichtschijf | ||||
| 65 | 3601015009 | 1.94 | 2.35 | |
| Meenemer | ||||
| 66 | 3600101051 | 49.56 | 59.97 | |
| Dunne Smeltveiligheid | ||||
| 67 | 3602317050 | 4.10 | 4.96 | |
| Drukveer | ||||
| 68 | 3604610049 | 1.70 | 2.06 | |
| Spiraalspanstift | ||||
| 69 | 2917800032 | 0.83 | 1.00 | |
| Cilindrische Pen | ||||
| 71 | 2917500121 | 0.83 | 1.00 | |
| Groefkogellager | ||||
| 72 | 1900900273 | 18.19 | 22.01 | |
| Borgring | ||||
| 73 | 2916650008 | 1.18 | 1.43 | |
| Arreteerkap | ||||
| 77 | 2600590006 | 1.18 | 1.43 | |
| O-ring | ||||
| 87 | 3600210028 | 1.70 | 2.06 | |
| O-ring | ||||
| 88 | 3600210115 | 1.18 | 1.43 | |
| Krimpbuis | ||||
| 91 | 3600707022 | 2.71 | 3.28 | |
| Krimpbuis | ||||
| 92 | 3600707022 | 2.71 | 3.28 | |
| Afstandshuls | ||||
| 93 | 3600400028 | 6.54 | 7.91 | |
| Onderlegschijf | ||||
| 94 | 3600400025 | 2.24 | 2.71 | |
| Afstandshuls | ||||
| 95 | 3600400026 | 7.58 | 9.17 | |
| Cilinderkopschroef | ||||
| 96 | 3603414022 | 6.54 | 7.91 | |
| Contactplaat | ||||
| 97 | 3601016003 | 18.19 | 22.01 | |
| Bout | ||||
| 98 | 3603100033 | 2.24 | 2.71 | |
| Tandschijf | ||||
| 99 | 2916031006 | 0.83 | 1.00 | |
| Schroefdraadinzetstuk | ||||
| 100 | 3603100034 | 1.18 | 1.43 | |
| Klemmenlijst | ||||
| 101 | 3602319041 | 1.18 | 1.43 | |
| Aanwijzingsplaat | ||||
| 102 | 3601119070 | 2.71 | 3.28 | |
| Groefkogellager | ||||
| 206 | 3600905114 | 26.84 | 32.48 | |
| Meenemer | ||||
| 207 | 3606319029 | 44.82 | 54.23 | |
| Holle As | ||||
| 208 | 3603130010 | 233.78 | 282.87 | |
| Drukveer | ||||
| 209 | 3604610155 | 1.94 | 2.35 | |
| Borgring | ||||
| 212 | 2916650017 | 1.18 | 1.43 | |
| Snapring | ||||
| 213 | 3600224050 | 1.18 | 1.43 | |
| Afdichtring | ||||
| 220 | 3600283044 | 4.70 | 5.69 | |
| Aanslagbout | ||||
| 224 | 3603100037 | 44.82 | 54.23 | |
| Behuizing | ||||
| 225 | 3605102083 | 148.65 | 179.87 | |
| Luchtinlaat | ||||
| 226 | 3603386046 | 2.71 | 3.28 | |
| Spanhuls | ||||
| 227 | 3600400027 | 2.71 | 3.28 | |
| O-ring | ||||
| 228 | 3600210112 | 1.18 | 1.43 | |
| Cilindrische Pen | ||||
| 235 | 2917550077 | 0.83 | 1.00 | |
| Borgmoer | ||||
| 236 | 3603386057 | 1.70 | 2.06 | |
| Borgring | ||||
| 238 | 3600224056 | 1.18 | 1.43 | |
| Extra Handgreep | ||||
| 651 | 3602025014 | 3.31 | 4.01 | |
| Draagbak | ||||
| 654 | 1615438373 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 715 | 2608598044 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 716 | 2608598045 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 726 | 0601190025 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 759 | 2609390315 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 760 | 1609202230 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 761 | 0601989103 | |||
| Motorhuis | ||||
| 801 | 3605108181 | 49.56 | 59.97 | |
| Poolschoen | ||||
| 802 | 3604220154 | 40.61 | 49.14 | |
| Niet meer leverbaar, geen vervanging | ||||
| 803 | 3604010088 | |||
| Typeplaat | ||||
| 808 | 160111A3H7 | 1.94 | 2.35 | |
| Koolborstelset | ||||
| 810 | 3607014003 | 26.84 | 32.48 | |
| Stergreep | ||||
| 811 | 3603349003 | 15.71 | 19.01 | |
| Taatslager | ||||
| 822 | 3605806184 | 130.32 | 157.69 | |
| Klembus | ||||
| 823 | 3600300055 | 10.73 | 12.98 | |
| Niet meer leverbaar, geen vervanging | ||||
| 827 | 3605133019 | |||
| Radiaale Asafdichtring | ||||
| 831 | 3600290070 | 9.53 | 11.53 | |
| Tussenlager | ||||
| 837 | 3607030438 | 130.32 | 157.69 | |
| Borgplaat | ||||
| 841 | 3602329036 | 1.18 | 1.43 | |
| Verbindingsleiding | ||||
| 846 | 3604441010 | 1.70 | 2.06 | |
| Verende Sluitring | ||||
| 851 | 2916060005 | 0.83 | 1.00 | |
| Adapter V. Stofafzuiging | ||||
| 852/1 | 3607031574 | 441.61 | 534.35 | |
| Koppeling | ||||
| 856 | 3606309054 | 342.01 | 413.83 | |
| Zekeringplaat | ||||
| 890 | 1601030022 | 1.18 | 1.43 | |
| Glijring | ||||
| 899 | 1600190043 | 5.33 | 6.45 | |
