Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3600J13001 (GFR42)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

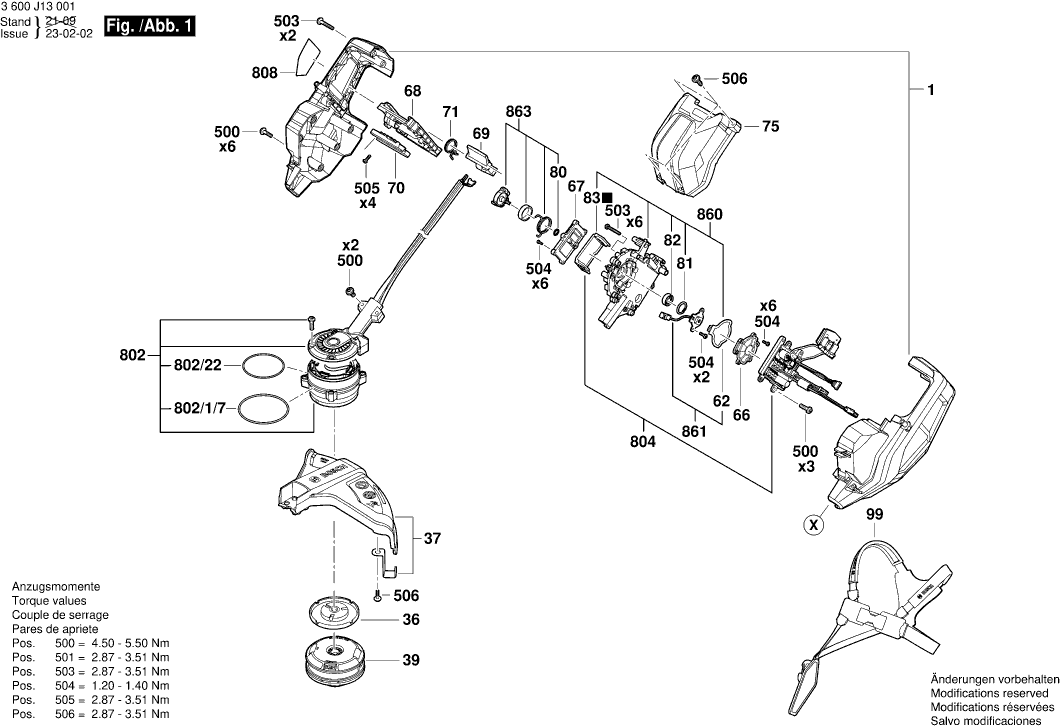

Tekeningen van de Bosch 3600J13001 (GFR42)
Onderdelen lijst van de Bosch 3600J13001 (GFR42)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| APPARATUURHUIS SET | ||||
| 1 | F016L76239 | 41.30 | 49.97 | |
| HANDWIEL | ||||
| 30 | F016L76232 | 14.82 | 17.93 | |
| GREEPLIJST | ||||
| 31 | F016L76303 | 30.08 | 36.40 | |
| VEER | ||||
| 32 | F016L76284 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 36 | F016L76316 | |||
| AFSCHERMING TEG AANRAK. LINE VERSION | ||||
| 37 | F016L76811 | 26.62 | 32.21 | |
| DRAADAUTOMAAT BAGGED | ||||
| 39 | F016L77704 | 33.33 | 40.33 | |
| KLEMSTUK PAINTED | ||||
| 50 | F016L76337 | 14.82 | 17.93 | |
| BEVESTIGINGSDEEL PAINTED | ||||
| 51 | F016L76336 | 30.08 | 36.40 | |
| KLEMSTEEN PAINTED | ||||
| 52 | F016L76338 | 20.39 | 24.67 | |
| KLEMSTUK PAINTED | ||||
| 53 | F016L76339 | 17.60 | 21.30 | |
| MATDICHTING FOR POTENTIOMETER | ||||
| 62 | F016L76340 | 2.52 | 3.05 | |
| AFDICHTINGSDEKSEL | ||||
| 66 | F016L76309 | 1.90 | 2.30 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 67 | F016L76310 | |||
| BATTERIJPLAAT | ||||
| 68 | F016L76241 | 5.81 | 7.03 | |
| ACTIVEERHENDEL | ||||
| 69 | F016L76242 | 2.40 | 2.90 | |
| TERUGHOUDPLAAT | ||||
| 70 | F016L76311 | 3.44 | 4.16 | |
| TORSIEVEREN | ||||
| 71 | F016L76289 | 1.49 | 1.80 | |
| Niet meer leverbaar, geen vervanging | ||||
| 75 | F016L76471 | |||
| BORGBEUGEL EXT CIRCLIP 8 DIA | ||||
| 80 | F016L76409 | 1.00 | 1.21 | |
| BORGBEUGEL INT CIRCLIP 22 DIA | ||||
| 81 | F016L76410 | 1.00 | 1.21 | |
| LAGER 608 2Z CN EMQ | ||||
| 82 | F016L65519 | 1.32 | 1.60 | |
| MATDICHTING FOR CONNECTOR | ||||
| 83 | F016L76341 | 2.18 | 2.64 | |
| KLEM | ||||
| 84 | F016L76435 | 7.32 | 8.86 | |
| KABELHOUDER | ||||
| 85 | F016L76312 | 3.04 | 3.68 | |
| BRUSTGESCHIRR | ||||
| 99 | F016L76436 | 126.98 | 153.65 | |
| SCHROEF M5X20 THREAD FORMING | ||||
| 500 | F016L76058 | 1.00 | 1.21 | |
| BOUT M5 X 30 CAP HEAD | ||||
| 501 | F016L76403 | 1.32 | 1.60 | |
| MOER M5 HEXAGONAL | ||||
| 502 | F016L76408 | 1.00 | 1.21 | |
| SCHROEF M5 X 35 FLANGE HEAD | ||||
| 503 | F016L76374 | 1.32 | 1.60 | |
| SCHROEF M3 X 10 EJOT | ||||
| 504 | F016L76402 | 1.00 | 1.21 | |
| SCHROEF M4 X 14 CAP HEAD | ||||
| 505 | F016L76373 | 1.00 | 1.21 | |
| SCHROEF M5X20 PLASTIC | ||||
| 506 | F016L76187 | 1.00 | 1.21 | |
| VEILIGHEIDSAFSCHERMING FOR TRANSPORT | ||||
| 651 | F016L76424 | 5.27 | 6.38 | |
| GEREEDSCHAPSSET | ||||
| 652 | F016L76439 | 22.88 | 27.68 | |
| MOTORAFDEKKING | ||||
| 801 | F016104598 | 50.23 | 60.78 | |
| GELIJKSTROOMMOTOR | ||||
| 802 | F016104561 | 262.05 | 317.08 | |
| O-RING | ||||
| 802/1/7 | F016L76214 | 1.00 | 1.21 | |
| MATDICHTING | ||||
| 802/22 | F016L76215 | 1.00 | 1.21 | |
| EL.MODULE | ||||
| 804 | F016104562 | 210.30 | 254.46 | |
| TYPEPLAAT | ||||
| 808 | F016104600 | 1.90 | 2.30 | |
| HANDGREEP NON OPERATING | ||||
| 833 | F016104568 | 22.88 | 27.68 | |
| HANDGREEP SET L/H | ||||
| 833/1/1 | F016L76233 | 22.88 | 27.68 | |
| SCHROEF M5X20 PLASTIC | ||||
| 833/1/2 | F016L76187 | 1.00 | 1.21 | |
| HANDGREEP | ||||
| 834 | F016104567 | 91.33 | 110.51 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 834/1/1 | F016L76234 | |||
| BESTURINGSKABEL | ||||
| 834/1/10 | F016L76315 | 55.56 | 67.23 | |
| SCHROEF M5X20 PLASTIC | ||||
| 834/1/11 | F016L76187 | 1.00 | 1.21 | |
| VERGRENDELING REAR | ||||
| 834/1/2 | F016L76235 | 1.32 | 1.60 | |
| VERGRENDELING | ||||
| 834/1/3 | F016L76236 | 1.90 | 2.30 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 834/1/4 | F016L76237 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 834/1/5 | F016L76238 | |||
| VEER | ||||
| 834/1/6 | F016L76285 | 1.00 | 1.21 | |
| TORSIEVEREN | ||||
| 834/1/7 | F016L76286 | 1.32 | 1.60 | |
| VEER | ||||
| 834/1/8 | F016L76287 | 1.32 | 1.60 | |
| GLIJPLAAT | ||||
| 834/1/9 | F016L76321 | 1.90 | 2.30 | |
| HOOFDLEIDING | ||||
| 840 | F016104564 | 166.62 | 201.61 | |
| BASISPLAAT | ||||
| 860 | F016104566 | 45.52 | 55.08 | |
| POTENTIOMETEROPBOUW | ||||
| 861 | F016104563 | 61.93 | 74.94 | |
| NOK (ACTUATOR) | ||||
| 863 | F016104565 | 26.62 | 32.21 | |
