Bosch GHP 5-13 C tekeningen en onderdelen
Exact typenummer:
3 600 J10 000
3 600 J10 000

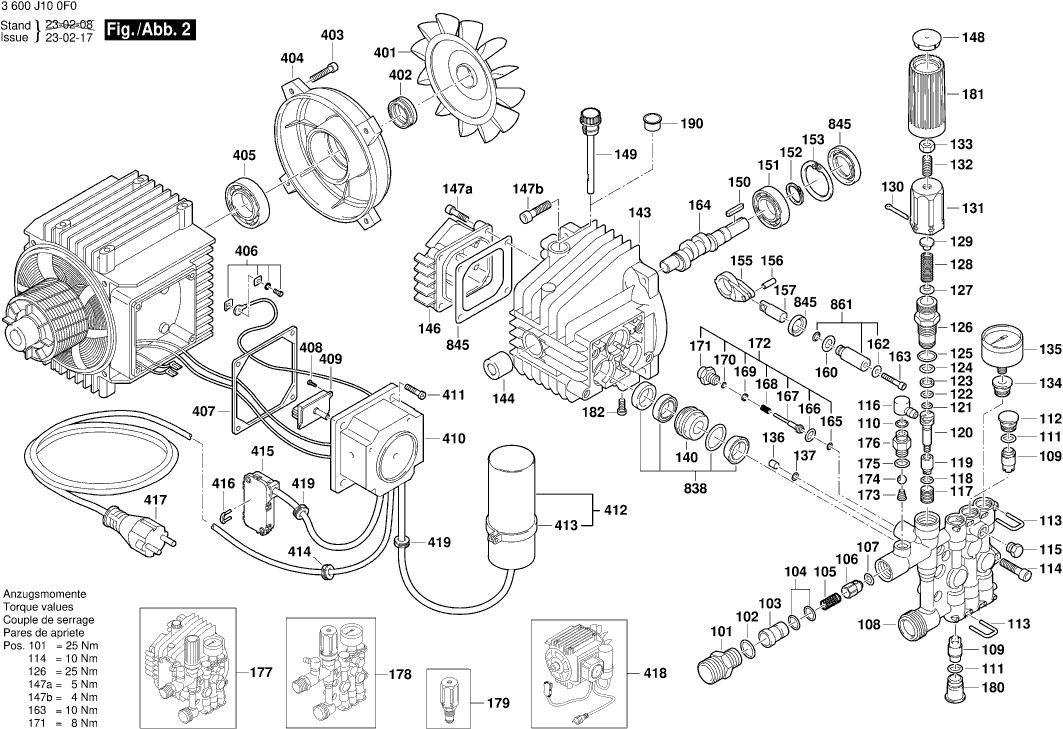

Tekeningen van de BOSCH 3600J10000 ( GHP5-13C )
Onderdelen lijst van de BOSCH 3600J10000 ( GHP5-13C )
Op deze pagina kunt u onderdelen toevoegen aan de winkelwagen, door het aantal te selecteren en daarna de knop erachter te klikken. Wanneer u klaar bent met het uitzoeken van de juiste onderdelen, kunt u onder aan de pagina op de knop "Uw winkelwagen" klikken. De prijzen hieronder zijn inclusief btw. Het exacte btw bedrag wordt in de winkelwagen berekend op basis van het land waarin u het pakket wenst te ontvangen.
| Schroef | ||||
| 1 | F016L72000 | Schroef | € 1.00 | |
| Handgreep | ||||
| 2 | F016L72001 | Handgreep | € 9.63 | |
| Afdekking | ||||
| 3 | F016L72002 | Afdekking | € 7.45 | |
| Behuizing | ||||
| 4 | F016L72003 | Behuizing | € 15.86 | |
| Slang | ||||
| 5 | F016L72004 | Slang | € 5.36 | |
| Filter | ||||
| 6 | F016L72005 | Filter | € 4.66 | |
| Doorvoerfilter | ||||
| 7 | F016L73591 | Doorvoerfilter | € 1.94 | |
| Behuizing | ||||
| 8 | F016L72007 | Behuizing | € 15.86 | |
| Knop | ||||
| 9 | F016L72008 | Knop | € 4.66 | |
| Veiligheidsafscherming | ||||
| 10 | F016L72009 | Veiligheidsafscherming | € 6.07 | |
| Adaptor | ||||
| 11 | F016L72010 | Adaptor | € 2.55 | |
| Schroef | ||||
| 12 | F016L72011 | Schroef | € 1.00 | |
| Schroef | ||||
| 13 | F016L72012 | Schroef | € 1.00 | |
| Adaptor | ||||
| 101 | F016F04380 | Adaptor | € 14.13 | |
| O-ring | ||||
| 102 | F016L72014 | O-ring | € 1.00 | |
| Injector | ||||
| 103 | F016L72015 | Injector | € 10.87 | |
| O-ring | ||||
| 104 | F016L72016 | O-ring | € 1.00 | |
| Veer | ||||
| 105 | F016L72017 | Veer | € 1.94 | |
| Klepinzet | ||||
| 106 | F016L72018 | Klepinzet | € 8.63 | |
| O-ring | ||||
| 107 | F016L72019 | O-ring | € 1.00 | |
| Pompkop | ||||
| 108 | F016L72020 | Pompkop | € 104.33 | |
| Klep | ||||
| 109 | F016L72021 | Klep | € 4.66 | |
| O-ring | ||||
| 110 | F016L72022 | O-ring | € 1.00 | |
| O-ring | ||||
| 111 | F016L72023 | O-ring | € 1.00 | |
| Afsluitstop | ||||
| 112 | F016L72024 | Afsluitstop | € 6.66 | |
| Borgbeugel | ||||
| 113 | F016L72025 | Borgbeugel | € 3.78 | |
| Schroef | ||||
| 114 | F016L72026 | Schroef | € 1.00 | |
| Afsluitstop | ||||
| 115 | F016L72027 | Afsluitstop | € 3.78 | |
| Nippel | ||||
| 116 | F016L72028 | Nippel | € 2.23 | |
| Afsluitstop | ||||
| 117 | F016L72029 | Afsluitstop | € 10.87 | |
| O-ring | ||||
| 118 | F016L72030 | O-ring | € 1.94 | |
| Werkzuiger | ||||
| 119 | F016L72031 | Werkzuiger | € 14.13 | |
| Werkzuiger | ||||
| 120 | F016L72032 | Werkzuiger | € 14.13 | |
| O-ring | ||||
| 121 | F016L72033 | O-ring | € 1.94 | |
| O-ring | ||||
| 122 | F016L72030 | O-ring | € 1.94 | |
| Afstandsring | ||||
| 123 | F016L72034 | Afstandsring | € 1.33 | |
| O-ring | ||||
| 124 | F016L72035 | O-ring | € 1.00 | |
| O-ring | ||||
| 125 | F016L72014 | O-ring | € 1.00 | |
| Plunjergeleiding | ||||
| 126 | F016L72036 | Plunjergeleiding | € 15.86 | |
| Tuimelschijf | ||||
| 127 | F016L72037 | Tuimelschijf | € 3.78 | |
| Veer | ||||
| 128 | F016L72038 | Veer | € 4.66 | |
| Tuimelschijf | ||||
| 129 | F016L72039 | Tuimelschijf | € 1.94 | |
| Pin | ||||
| 130 | F016L72040 | Pin | € 1.33 | |
| Inzetstuk | ||||
| 131 | F016L72041 | Inzetstuk | € 14.13 | |
| Afsluitstop | ||||
| 132 | F016L72042 | Afsluitstop | € 1.00 | |
| Moer | ||||
| 133 | F016L72043 | Moer | € 1.00 | |
| Afsluitstop | ||||
| 134 | F016L72044 | Afsluitstop | € 14.13 | |
| Manometer | ||||
| 135 | F016L72045 | Manometer | € 14.13 | |
| Afsluitstop | ||||
| 136 | F016L72046 | Afsluitstop | € 4.66 | |
| O-ring | ||||
| 137 | F016L72047 | O-ring | € 1.00 | |
| Plunjergeleiding | ||||
| 140 | F016L72048 | Plunjergeleiding | € 7.45 | |
| Pompeenheid | ||||
| 143 | F016L72049 | Pompeenheid | € 56.47 | |
| Lagerbus | ||||
| 144 | F016L72050 | Lagerbus | € 13.53 | |
| Afdekking | ||||
| 146 | F016L72051 | Afdekking | € 12.22 | |
| Schroef | ||||
| 147 | F016L72052 | Schroef | € 1.00 | |
| Afsluitstop | ||||
| 148 | F016L72053 | Afsluitstop | € 1.33 | |
| Afsluitstop | ||||
| 149 | F016L72054 | Afsluitstop | € 9.63 | |
| Sleutel | ||||
| 150 | F016L72055 | Sleutel | € 1.94 | |
| Kogellager | ||||
| 151 | F016L72056 | Kogellager | € 10.87 | |
| Snapring | ||||
| 152 | F016L72057 | Snapring | € 1.00 | |
| Snapring | ||||
| 153 | F016L72058 | Snapring | € 2.55 | |
| Drijfstang | ||||
| 155 | F016L72059 | Drijfstang | € 7.45 | |
| Pin | ||||
| 156 | F016L72060 | Pin | € 1.33 | |
| Pin | ||||
| 157 | F016L72061 | Pin | € 10.87 | |
| Schijf | ||||
| 160 | F016F04356 | Schijf | € 1.33 | |
| Onderlegschijf | ||||
| 162 | F016L72062 | Onderlegschijf | € 1.00 | |
| Schroef | ||||
| 163 | F016L72063 | Schroef | € 1.94 | |
| Krukas | ||||
| 164 | F016L72064 | Krukas | € 27.06 | |
| O-ring | ||||
| 165 | F016L72065 | O-ring | € 1.00 | |
| O-ring | ||||
| 166 | F016L72030 | O-ring | € 1.94 | |
| Pin | ||||
| 167 | F016L72066 | Pin | € 9.63 | |
| Veer | ||||
| 168 | F016L72067 | Veer | € 2.55 | |
| Onderlegschijf | ||||
| 169 | F016L72068 | Onderlegschijf | € 1.33 | |
| O-ring | ||||
| 170 | F016L72069 | O-ring | € 1.00 | |
| Adaptor | ||||
| 171 | F016L72070 | Adaptor | € 8.63 | |
| Adaptor | ||||
| 172 | F016L72071 | Adaptor | € 10.87 | |
| Veer | ||||
| 173 | F016L72072 | Veer | € 1.33 | |
| Kogel | ||||
| 174 | F016L72073 | Kogel | € 1.33 | |
| O-ring | ||||
| 175 | F016L72074 | O-ring | € 1.33 | |
| Adaptor | ||||
| 176 | F016L72075 | Adaptor | € 14.13 | |
| Pomp | ||||
| 177 | F016F04328 | Pomp | € 503.14 | |
| Pompkop | ||||
| 178 | F016F04329 | Pompkop | € 309.16 | |
| Klep | ||||
| 179 | F016F04330 | Klep | € 46.27 | |
| Afsluitstop | ||||
| 180 | F016L72076 | Afsluitstop | € 9.63 | |
| Draaigreep | ||||
| 181 | F016L72077 | Draaigreep | € 3.10 | |
| Schroef | ||||
| 182 | F016L72078 | Schroef | € 4.66 | |
| Afsluitstop | ||||
| 190 | 1619PB2107 | Afsluitstop | € 1.33 | |
| Ventilator | ||||
| 401 | F016L72079 | Ventilator | € 6.66 | |
| Afdichtschijf | ||||
| 402 | F016L72080 | Afdichtschijf | € 1.94 | |
| Schroef | ||||
| 403 | F016L72081 | Schroef | € 1.00 | |
| Afdekking | ||||
| 404 | F016L72082 | Afdekking | € 15.86 | |
| Kogellager | ||||
| 405 | F016L72083 | Kogellager | € 13.53 | |
| Klemring | ||||
| 406 | F016L72084 | Klemring | € 3.78 | |
| Afdichtschijf | ||||
| 407 | F016L72085 | Afdichtschijf | € 2.55 | |
| Schroef | ||||
| 408 | F016L72086 | Schroef | € 1.00 | |
| Schakelaar | ||||
| 409 | F016L72087 | Schakelaar | € 14.13 | |
| Behuizing | ||||
| 410 | F016L72088 | Behuizing | € 6.66 | |
| Schroef | ||||
| 411 | F016L72089 | Schroef | € 1.00 | |
| Condensator | ||||
| 412 | F016L72090 | Condensator | € 15.86 | |
| Klemring | ||||
| 413 | F016L72091 | Klemring | € 2.55 | |
| Doorvoerbuisje | ||||
| 414 | F016L72092 | Doorvoerbuisje | € 4.66 | |
| Elektronische Module | ||||
| 415 | F016L72093 | Elektronische Module | € 17.91 | |
| Klemring | ||||
| 416 | F016L72094 | Klemring | € 7.45 | |
| Leid Voor Netaansluiting | ||||
| 417 | F016L72302 | Leid Voor Netaansluiting | € 10.87 | |
| Elektromotor | ||||
| 418 | F016F04335 | Elektromotor | € 503.14 | |
| Doorvoerbuisje | ||||
| 419 | F016L72096 | Doorvoerbuisje | € 4.66 | |
| Handgreep | ||||
| 501 | F016L72097 | Handgreep | € 46.27 | |
| Lans | ||||
| 502 | F016L72098 | Lans | € 51.06 | |
| O-ring | ||||
| 503 | F016L72099 | O-ring | € 1.00 | |
| Niet meer leverbaar | ||||
| 504 | F016F04475 | Niet meer leverbaar | ||
| O-ring | ||||
| 505 | F016L72101 | O-ring | € 1.00 | |
| Afdichtschijf | ||||
| 838 | F016F04320 | Afdichtschijf | € 17.91 | |
| Afdichtschijf | ||||
| 845 | F016F04321 | Afdichtschijf | € 13.53 | |
| Werkzuiger | ||||
| 861 | F016F04322 | Werkzuiger | € 17.91 | |
