Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601586703 ( GKE35BC )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

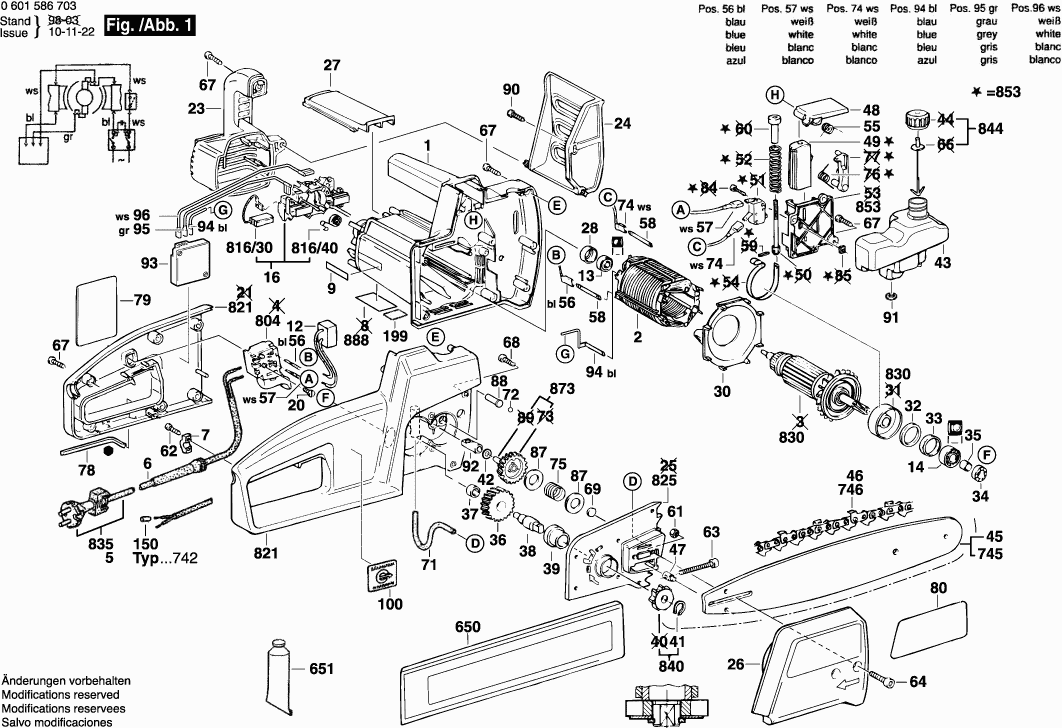

Tekeningen van de Bosch 0601586703 ( GKE35BC )
Onderdelen lijst van de Bosch 0601586703 ( GKE35BC )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis BLAUW | ||||
| 1 | 3605108103 | 20.42 | 24.71 | |
| Poolschoen | ||||
| 2 | 1604220357 | 36.85 | 44.59 | |
| Niet meer leverbaar, geen vervanging | ||||
| 6 | 1600703025 | |||
| Leidinghouder | ||||
| 7 | 2601035001 | 1.18 | 1.43 | |
| Firmaplaat | ||||
| 9 | 1601110483 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 12 | 1607328028 | |||
| Groefkogellager | ||||
| 13 | 3600905135 | 5.83 | 7.05 | |
| Groefkogellager | ||||
| 14 | 3600905136 | 8.45 | 10.22 | |
| Niet meer leverbaar, geen vervanging | ||||
| 16 | 1604336024 | |||
| Cilinderkopschroef | ||||
| 20 | 2603410001 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 23 | 3605500084 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 24 | 3602311018 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 26 | 3605500037 | |||
| Afdekrail | ||||
| 27 | 3601012000 | 2.24 | 2.71 | |
| Tussenring | ||||
| 28 | 1600502011 | 1.94 | 2.35 | |
| Luchtgeleidingsring | ||||
| 30 | 3600591003 | 2.24 | 2.71 | |
| Veerring | ||||
| 32 | 3600190007 | 1.18 | 1.43 | |
| Tussenring | ||||
| 33 | 1600206026 | 1.18 | 1.43 | |
| Radiaale Asafdichtring | ||||
| 34 | 1600290016 | 1.94 | 2.35 | |
| Tussenring | ||||
| 35 | 1600300090 | 2.71 | 3.28 | |
| Recht Tandwiel Z=41 | ||||
| 36 | 3606317021 | 12.41 | 15.02 | |
| Naaldhuls | ||||
| 37 | 1600910018 | 4.10 | 4.96 | |
| Aandrijfas | ||||
| 38 | 3603124011 | 8.45 | 10.22 | |
| Niet meer leverbaar, geen vervanging | ||||
| 39 | 3600323000 | |||
| Borgring | ||||
| 41 | 2916650903 | 1.18 | 1.43 | |
| Radiaale Asafdichtring | ||||
| 42 | 3600283034 | 4.70 | 5.69 | |
| Niet meer leverbaar, geen vervanging | ||||
| 43 | 3607030320 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 47 | 3603121004 | |||
| Draaihendel | ||||
| 48 | 3601990001 | 1.18 | 1.43 | |
| Antirammelveer | ||||
| 55 | 3604651002 | 0.83 | 1.00 | |
| Verbindingsleiding L=420 MM BLAUW | ||||
| 56 | 3604431018 | 1.70 | 2.06 | |
| Verbindingskabel L=180 MM WIT | ||||
| 57 | 3604431012 | 1.94 | 2.35 | |
| Platte Stekker | ||||
| 58 | 1604477005 | 1.94 | 2.35 | |
| Zeskant moer | ||||
| 61 | 2915011007 | 0.83 | 1.00 | |
| Lenskopschroef DIN 7981-ST3,9x16-C-H | ||||
| 62 | 3603414026 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 63 | 3603410001 | |||
| Inbusbout | ||||
| 64 | 2910141203 | 1.18 | 1.43 | |
| Lenskopschroef | ||||
| 67 | 2914201506 | 0.83 | 1.00 | |
| Schroefdrvoeringsschroef DIN 7500-CM 5x12-ST | ||||
| 68 | 2914411403 | 0.83 | 1.00 | |
| Afdekplaat | ||||
| 69 | 3600000006 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 71 | 3600703001 | |||
| Kogel | ||||
| 72 | 1903230007 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 74 | 3604431013 | |||
| Drukveer | ||||
| 75 | 3604630000 | 1.18 | 1.43 | |
| Haakse Schroevendraaier | ||||
| 78 | 1907950006 | 3.12 | 3.78 | |
| INBUSSLUITINGEN | ||||
| 78 | 2610364015 | 2.71 | 3.28 | |
| Aanwijzingsplaat LET OP | ||||
| 79 | 3601119077 | 1.18 | 1.43 | |
| Aanwijzingsplaat | ||||
| 80 | 3601110155 | 2.24 | 2.71 | |
| Onderlegschijf | ||||
| 87 | 1600101023 | 1.18 | 1.43 | |
| Aanslagbout | ||||
| 88 | 3603121003 | 1.18 | 1.43 | |
| Schroef M Micro-inkaps | ||||
| 90 | 2914552107 | 0.83 | 1.00 | |
| Plaatschroef | ||||
| 90 | 2910211006 | 0.83 | 1.00 | |
| O-ring | ||||
| 91 | 3600210015 | 2.71 | 3.28 | |
| Sinterbus | ||||
| 92 | 3600301007 | 2.71 | 3.28 | |
| Toerentalregelaar 230-240V | ||||
| 93 | 3607218001 | 73.72 | 89.20 | |
| Verbindingsleiding | ||||
| 94 | 3604438005 | 0.83 | 1.00 | |
| Verbindingsleiding L=300 MM BLAUW | ||||
| 95 | 3604438004 | 1.70 | 2.06 | |
| Verbindingsleiding L=420 MM WIT | ||||
| 96 | 3604438006 | 1.70 | 2.06 | |
| Aanwijzingsplaat | ||||
| 100 | 1601110310 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 199 | 1601110265 | |||
| Veiligheidsdeksel ZWART | ||||
| 650 | 3605500038 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 745 | 3602317035 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 746 | 3604730001 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 804 | 1607200107 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 816/30 | 1607014129 | |||
| Spiraalveer | ||||
| 816/40 | 2604652008 | 1.18 | 1.43 | |
| Behuizingsschaal | ||||
| 821 | 3607031214 | 55.25 | 66.85 | |
| Niet meer leverbaar, geen vervanging | ||||
| 825 | 3605500082 | |||
| Anker | ||||
| 830 | 3604010050 | 113.29 | 137.08 | |
| Leid Voor Netaansluiting | ||||
| 835 | 1614460026 | 13.93 | 16.86 | |
| Niet meer leverbaar, geen vervanging | ||||
| 840 | 3607031199 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 844 | 3603317002 | |||
| Reminrichting | ||||
| 853 | 3607031182 | 40.61 | 49.14 | |
| Niet meer leverbaar, geen vervanging | ||||
| 873 | 3606317031 | |||
| Typeplaat | ||||
| 888 | 160111A3H3 | 1.94 | 2.35 | |
