Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601F0A101 ( GKF600 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601F0A101 ( GKF600 )

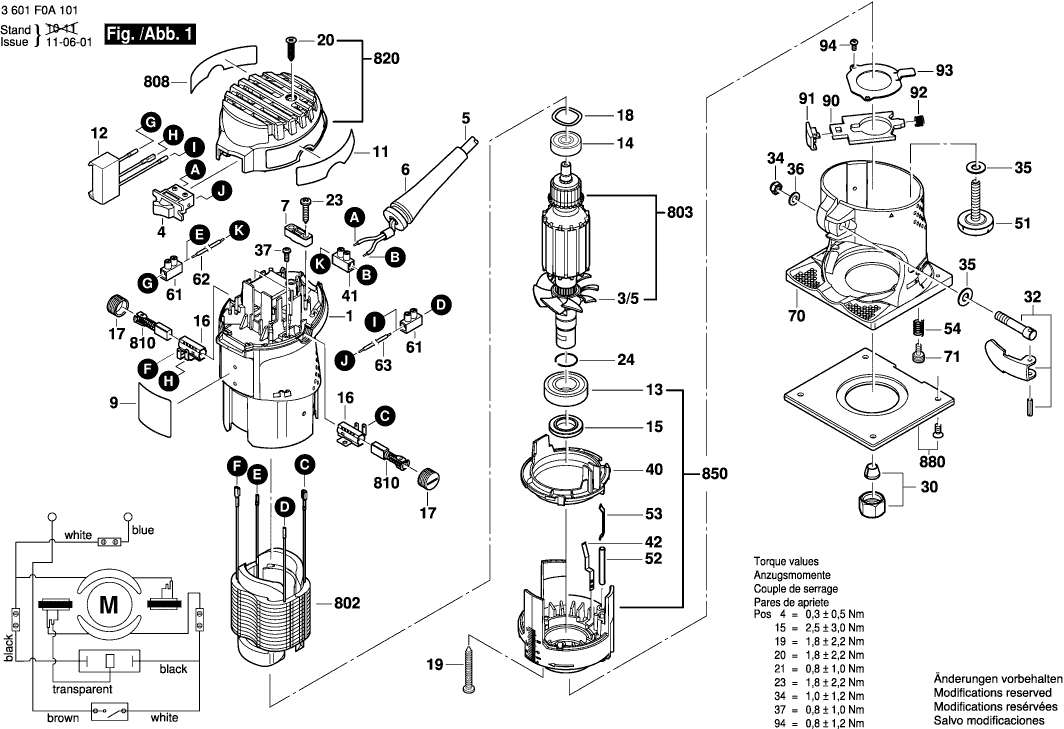

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen lijst van de Bosch 3601F0A101 ( GKF600 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Behuizing
1 2610035222 10.73 12.98
Ventilator
3/5 2609100246 1.70 2.06
Schakelaar
4 2609120274 10.73 12.98
Leid Voor Netaansluiting
5 2609120278 11.88 14.37
Doorvoerbuisje
6 2600703018 1.94 2.35
Leidinghouder
7 2601035001 1.18 1.43
Firmaplaat
9 2609131379 1.70 2.06
Typeplaat
11 2609131380 1.94 2.35
Ontstoringsfilter
12 2609120164 7.58 9.17
Groefkogellager
13 2609110435 5.83 7.05
Groefkogellager
14 2609110436 5.33 6.45
Borgmoer
15 2609110253 2.24 2.71
Borstelhouder
16 2609110217 1.18 1.43
Borsteldeksel
17 2609100203 0.83 1.00
Verende Sluitring
18 2609110294 0.83 1.00
Plaatschroef
19 2910611093 0.83 1.00
Plaatschroef
20 2609110490 0.83 1.00
Plaatschroef
23 2910611020 1.18 1.43
Borgring
24 2916650006 1.18 1.43
Schroefhuls
30 2609199145 15.71 19.01
Spanhefboom
32 2609199041 4.10 4.96
Zeskant Moer
34 2609110289 0.83 1.00
Veerring
35 2609110282 0.83 1.00
Wig Tegen Wegrollen
36 2609110290 0.83 1.00
Torx-lenskopschroef
37 2603490017 1.70 2.06
Luchtgeleidingsring
40 2609100247 1.94 2.35
Klem
41 2609120153 1.18 1.43
Contactbeugel
42 2609110297 0.83 1.00
Schroef
51 2609110241 2.71 3.28
Drukbout
52 2609110245 0.83 1.00
Veerplaat
53 2609110246 0.83 1.00
Drukveer
54 2609110306 0.83 1.00
Serieklem
61 2609120177 0.83 1.00
Verbindingsleiding
62 2609120180 1.94 2.35
Verbindingsleiding
63 2609120256 1.94 2.35
Basisplaat
70 2609110307 23.75 28.74
Bout
71 2609110283 1.70 2.06
Plaat
90 2609110741 2.24 2.71
Toest
91 2609100248 0.83 1.00
Drukveer
92 2609110255 0.83 1.00
Afdekplaat
93 2609110480 0.83 1.00
Schroef
94 2609110367 0.83 1.00
Niet meer leverbaar, geen vervanging
658 2610008117
Kartelschroef
659 2609100568 2.24 2.71
Onderlegschijf
662 2916011014 0.83 1.00
Stator
802 2609120169 33.45 40.47
Anker
803 2609120316 55.25 66.85
Typeplaat
808 2610045218 1.94 2.35
Koolborstelset
810 2609120149 7.58 9.17
Carterdeksel
820 2609199109 6.54 7.91
Lagerdeksel
850 2610008123 26.84 32.48
Afdekking
854/7 2609100386 6.54 7.91
Sokkel
855 2610008115 73.72 89.20
Onderlegschijf
855/10 2916011014 0.83 1.00
Basisplaat
855/2 2609110372 4.70 5.69
Schroef
855/21 2609110347 0.83 1.00
Arreteerkap
855/26 2600590006 1.18 1.43
Onderstel
855/3 2609100381 5.33 6.45
Spanhefboom
855/32 2609199041 4.10 4.96
Zeskant Moer
855/34 2609110289 0.83 1.00
Veerring
855/35 2609110282 0.83 1.00
Wig Tegen Wegrollen
855/36 2609110290 0.83 1.00
Stift
855/4 2609110455 0.83 1.00
Schroef
855/51 2609110241 2.71 3.28
Drukveer
855/54 2609110306 0.83 1.00
Vleugelmoer
855/6 2609199008 1.18 1.43
Platkopschroef
855/7 2910281201 0.83 1.00
Stift
855/9 2609110483 0.83 1.00
Lengteaanslag
857 2610008113 15.71 19.01
Schroef
857/656 2609110364 0.83 1.00
Vleugelmoer
857/657 2609199008 1.18 1.43
Enkele Sleutel
863 2609110438 4.70 5.69
Basisplaat
864/1 2609100383 15.71 19.01
Handgreep
864/2 2609100423 2.71 3.28
Steelkap
864/3 2609100140 4.10 4.96
Schroef
864/4 2609110607 1.70 2.06
Moer
864/5 2609110548 1.18 1.43
Kartelschroef
865 2609199114 6.54 7.91
Schroef
866 2609199100 1.18 1.43
Schroef
868 2609110553 0.83 1.00
Stofkast
870 2609100384 5.83 7.05
Schacht
871 2609100385 6.54 7.91
Basisplaat
880 2610008124 8.45 10.22
