Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601F66F00 ( GKS18V )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601F66F00 ( GKS18V )

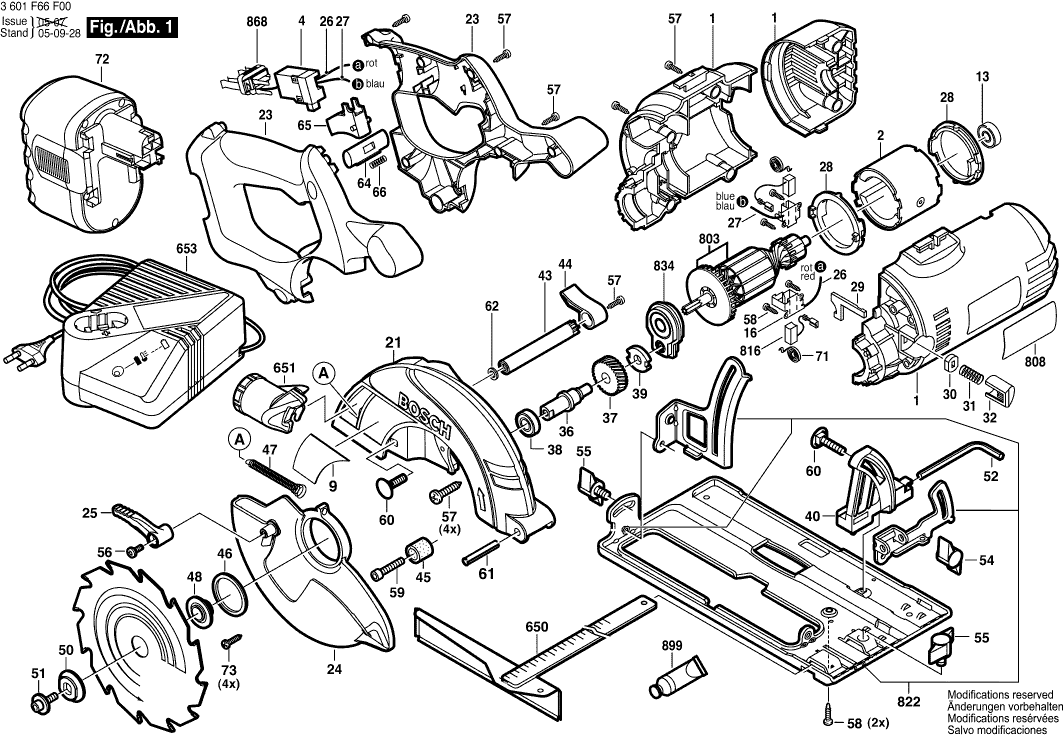

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3601F66F00 ( GKS18V )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
1 1605108234 23.75 28.74

Poolframe
2 2610942109 18.19 22.01

Aan/uit-schakelaar
4 2610997469 26.84 32.48

Firmaplaat
9 1601118K10 2.71 3.28

Groefkogellager
13 3130900056 5.33 6.45

Borstelhouder
16 1611323003 1.18 1.43

Veiligheidsdeksel
21 1605510335 29.75 36.00

Handgreep
23 1605500252 15.71 19.01

PENDELBESCHERMKAP
24 1605510337 29.75 36.00

Hendel
25 1602002011 1.70 2.06

Verbindingsleiding
26 1604448018 0.83 1.00

Verbindingsleiding L=270 MM BLAUW
27 1604448019 1.94 2.35

Centreerring
28 1610290043 1.70 2.06

Blokkeerpal
29 1601900005 1.70 2.06

Viltdichting
30 1601015033 1.18 1.43

Drukveer
31 1604610018 1.18 1.43

Drukknop
32 1603231019 1.18 1.43

Aandrijfas
36 1603124137 13.93 16.86

Tandwiel
37 2610910451 13.93 16.86

Groefkogellager
38 1600905031 5.33 6.45

Ratelschijf
39 1600190044 1.18 1.43

Verstekhoek
40 1608190027 3.31 4.01

Afstandshuls
43 1600360004 1.94 2.35

Spanhefboom
44 1602002006 1.18 1.43

Rubberbuffer
45 1600305002 1.18 1.43

Klemring
46 1600102024 1.70 2.06

Spanveer
47 1604650018 1.94 2.35

Opnameflens
48 1605703133 4.70 5.69

Veerring
50 1605703108 2.24 2.71

Inbusbout
51 1603414007 1.18 1.43

Haakse Schroevendraaier
52 1907950006 3.12 3.78

INBUSSLUITINGEN
52 2610364015 2.71 3.28

Vleugelmoer
54 1603339006 1.70 2.06

Niet meer leverbaar, geen vervanging
55 1603480022

Torx-lenskopschroef
56 2610386516 1.18 1.43

Schroefdrvoeringsschroef
56 2914491409 0.83 1.00

Torx-lenskopschroef
57 2603490022 0.83 1.00

Torx-lenskopschroef
58 2603490017 1.70 2.06

Schroefdrvoeringsschroef
59 1603414010 1.18 1.43

Platkopschroef
60 2910281201 0.83 1.00

Spanstift
61 2917780157 0.83 1.00

Onderlegschijf
62 2916011894 0.83 1.00

Schakelaarknop
64 2610997470 0.83 1.00

Activator
65 2610997461 2.71 3.28

Drukveer
66 1604611035 0.83 1.00

Spiraalveer
71 1619P14306 2.71 3.28

Akku 18V, 2,6Ah, NiMH, HD
72 2607335687 233.78 282.87

Torx-lenskopschroef
73 2603490017 1.70 2.06

Parallelaanslag
650 2608005036 6.54 7.91

Adaptor
651 1608005008 2.24 2.71

Snellader
653 2607225027 113.29 137.08

SNELLADER GB 230/7,2-24V, 30 MIN.
653 2607225029 101.94 123.35

Snellader
653 2607225031 101.94 123.35

Anker
803 1607000A60 81.47 98.58

Typeplaat
808 160111A3H3 1.94 2.35

Niet meer leverbaar, geen vervanging
816 1617014131

Basisplaat
822 1607000741 40.61 49.14

Lagerbrug
834 1607000C02 9.53 11.53

Contactstrook
868 1607000732 5.83 7.05

Vetbuis
899 1605430003 29.75 36.00
