Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601FA2200 ( GKS18V-57 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601FA2200 ( GKS18V-57 )

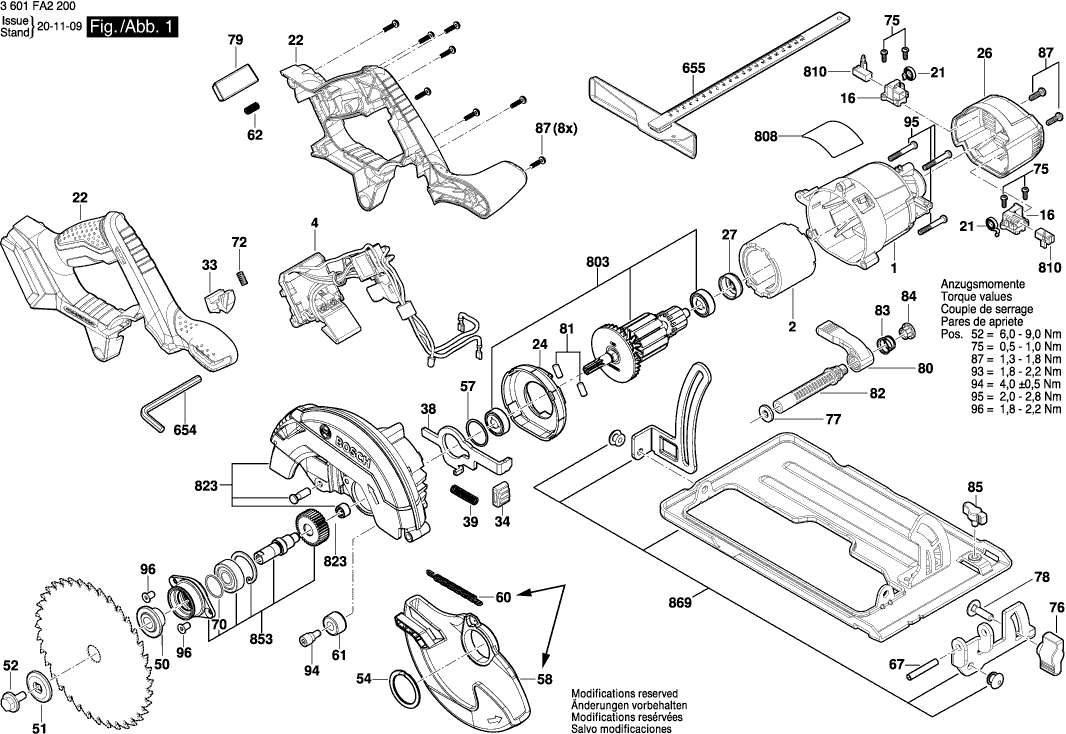

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Bosch 3601FA2200 ( GKS18V-57 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
1 1619P11863 8.45 10.22

Poolframe
2 2610942109 18.19 22.01

El.module
4 1619P11912 67.25 81.37

Borstelhouder
16 2610934990 2.24 2.71

Spiraalveer
21 1619P14306 2.71 3.28

Handgreep
22 1619P11879 15.71 19.01

Geluidswand
24 1619P11877 1.94 2.35

Eindkap
26 1619P11913 4.10 4.96

Rubbersluitring
27 1619P01127 0.83 1.00

Sleutelhouder
33 1619P11883 1.94 2.35

Kap
34 1619P06225 0.83 1.00

Geleidebeugel
38 1619P11886 3.31 4.01

Drukveer
39 1619P01642 0.83 1.00

Binnenring
50 1619P11885 4.70 5.69

Borgring
51 1619P11884 4.10 4.96

Schroef
52 1619P06232 1.70 2.06

Borgring
54 1619P06238 0.83 1.00

O-ring
57 F000640007 0.83 1.00

Afschermonderstuk
58 1619P11900 15.71 19.01

Spanveer
60 1619P10133 1.70 2.06

Aanslagbuffer
61 1619P06236 1.70 2.06

Drukveer
62 2610935251 1.18 1.43

Spanstift
67 1619P10608 1.18 1.43

Niet meer leverbaar, geen vervanging
70 1600210050

Drukveer
72 2604690055 0.83 1.00

Torx-lenskopschroef
75 1619P00220 0.83 1.00

Vleugelmoer
76 1619P06244 1.18 1.43

Onderlegschijf
77 2916011014 0.83 1.00

Platkopschroef
78 1619P06211 0.83 1.00

Schakelaarknop
79 1619P11917 2.24 2.71

Hendel
80 2610924368 1.70 2.06

Rubberbuffer
81 1619P01449 1.18 1.43

Instelpen
82 1619P07620 1.70 2.06

Veer
83 1619X01792 0.83 1.00

Afdekdop
84 1619P17212 1.94 2.35

Vleugelschroef
85 1619P01618 0.83 1.00

Torx-lenskopschroef
87 2603490022 0.83 1.00

Schroef
94 1619P06246 1.70 2.06

Schroef
95 2610925864 0.83 1.00

Verzonken Schroef
96 2610924687 0.83 1.00

Accupakket
651 2607337069 101.94 123.35

Zelfklevende Plaat
651/1/22 2601115537 1.18 1.43

Oplaadapparaat
653 2607225923 113.29 137.08

Snellader
653 2607225939 113.29 137.08

Oplaadapparaat
653 2607225921 101.94 123.35

Haakse Schroevendraaier
654 1907950006 3.12 3.78

INBUSSLUITINGEN
654 2610364015 2.71 3.28

Verstekliniaal
655 1619X01612 8.45 10.22

Ankerset
803 1619P11898 44.82 54.23

Typeplaat
808 1619P31505 1.94 2.35

Koolborstelset
810 2610943623 9.53 11.53

Afschermbovenstuk
823 1619P11904 36.85 44.59

Lagerflens
853 1619P11906 20.42 24.71

Basisplaat
869 1619P11916 36.85 44.59
