Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601F23000 ( GKS190 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601F23000 ( GKS190 )

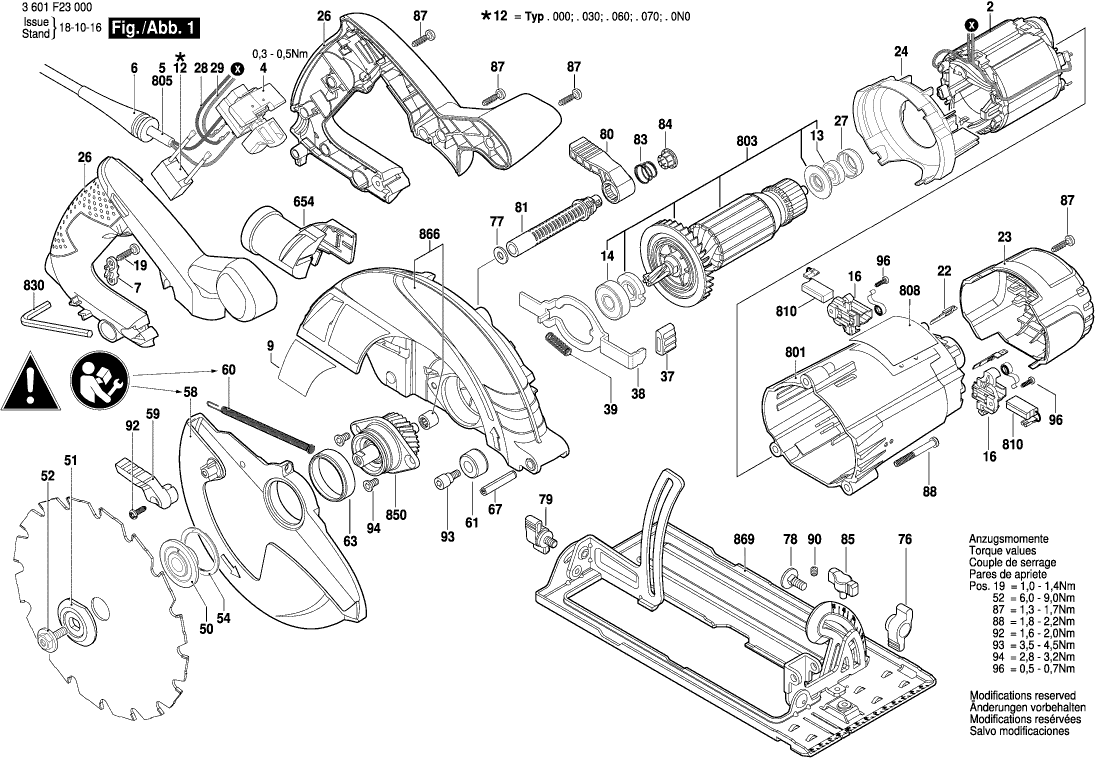

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3601F23000 ( GKS190 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Poolschoen
2 1619P04474 29.75 36.00

Schakelaar
4 1619P06208 11.88 14.37

Doorvoerbuisje
6 2600703018 1.94 2.35

Leidinghouder
7 1619P06313 0.83 1.00

Firmaplaat
9 1619P31104 1.94 2.35

Ontstoringsfilter
12 1619P06210 4.70 5.69

Kogellager
13 1619P00456 2.24 2.71

Lagerstrip
14 1619P06374 6.54 7.91

Borstelhouder
16 1619P06212 6.54 7.91

Torx-lenskopschroef
19 2603490021 0.83 1.00

Haakse Stekker
22 1619P06213 1.18 1.43

Eindkap
23 1619P06218 5.83 7.05

Omkeerplaat
24 1619P06219 1.18 1.43

Handgreepset
26 1619P06315 10.73 12.98

Rubbersluitring
27 1619P06227 0.83 1.00

Verbindingskabel
28 1619P06221 1.60 1.94

Draad
28 1619P15969 1.18 1.43

Draad
29 1619P15970 1.18 1.43

Kap
37 1619P06225 0.83 1.00

Geleidebeugel
38 1619P06226 3.31 4.01

Drukveer
39 1619P01642 0.83 1.00

Schijf
50 1619P06341 4.70 5.69

Borgring
51 1619P06231 5.33 6.45

Schroef
52 1619P06232 1.70 2.06

Borgring
54 1619P06238 0.83 1.00

Pendelbeschermkap
58 1600A00XZ6 13.93 16.86

Hendel
59 1619P06235 1.18 1.43

Spanveer
60 1619P06334 2.24 2.71

Aanslagbuffer
61 1619P06236 1.70 2.06

Flensbusje
63 1619P06237 0.83 1.00

Spiraalspanstift
67 2917800253 1.18 1.43

Vleugelmoer
76 1619P06244 1.18 1.43

Onderlegschijf
77 2916011014 0.83 1.00

Platkopschroef
78 1619P06211 0.83 1.00

Vleugelschroef
79 1619P06316 1.18 1.43

Instelhendel
80 1619P06245 1.18 1.43

Instelpen
81 1619P07620 1.70 2.06

Veer
83 1619X01792 0.83 1.00

Afdekdop
84 1619P17212 1.94 2.35

Vleugelschroef
85 1619P01618 0.83 1.00

Torx-lenskopschroef
87 2603490022 0.83 1.00

Schroef
88 2610925864 0.83 1.00

Stelschroef
90 1619P04540 0.83 1.00

Schroef
92 1619P01678 0.83 1.00

Schroef
93 1619P06246 1.70 2.06

Verzonken Schroef
94 2610924687 0.83 1.00

Torx-lenskopschroef
96 1619P06252 1.18 1.43

Vacuumadapter
654 1619P06204 2.71 3.28

Motorhuis
801 1619P06372 15.71 19.01

Ankerset
803 1619P06345 44.82 54.23

Leid Voor Netaansluiting
805 1607000391 13.93 16.86

Typeplaat
808 1619P30421 1.94 2.35

Koolborstelset
810 1619P06346 9.53 11.53

Haakse Schroevendraaier
830 1619P14506 1.18 1.43

Transmissie
850 1619P06392 26.84 32.48

Veiligheidsdeksel
866 1619P07590 23.75 28.74

Basisplaat
869 1619P06391 29.75 36.00
