Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601650003 ( GKS55S )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601650003 ( GKS55S )

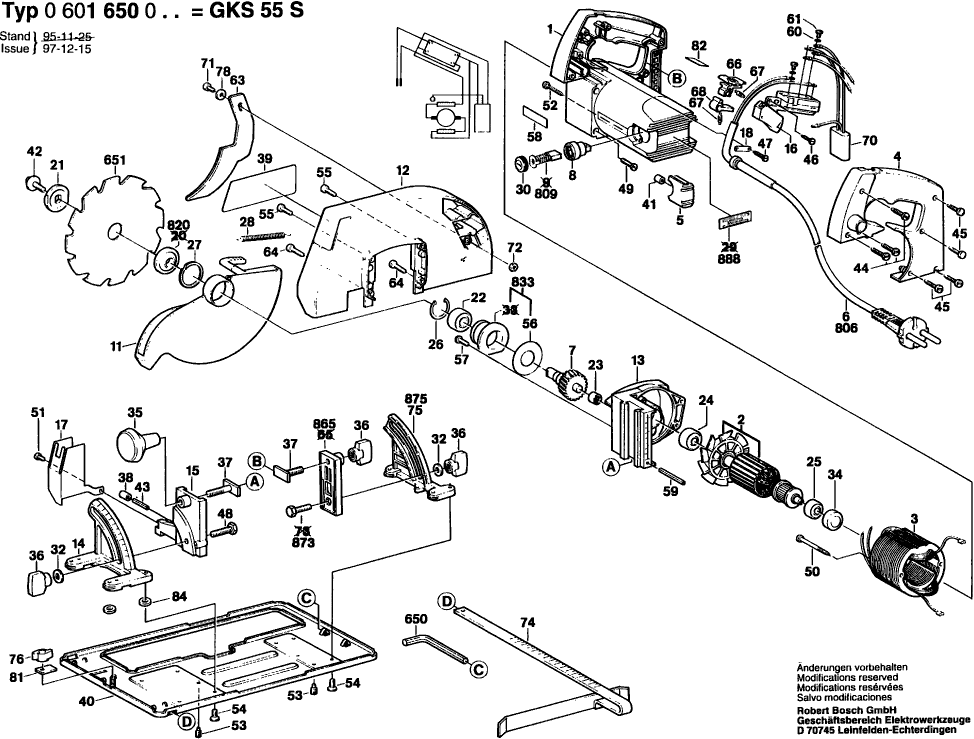

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0601650003 ( GKS55S )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis BLAUW
1 3605108548 33.45 40.47

Niet meer leverbaar, geen vervanging
2 3604011520

Poolschoen 220V
3 3604220508 73.72 89.20

Hendelplaat BLAUW
4 3605500572 7.58 9.17

Carterdeksel
5 3605500573 2.24 2.71

Elektr Leid M Aansl
6 3604460516 20.42 24.71

Niet meer leverbaar, geen vervanging
7 3606328508

Borstelhouder
8 3600492505 11.88 14.37

Niet meer leverbaar, geen vervanging
11 3605500539

Veiligheidsdeksel
12 3605500535 0.83 1.00

Transmissiehuis
13 3605806506 26.84 32.48

Schaaldrager
14 3605702529 15.71 19.01

DIEPTEAANSLAG
15 3605702558 8.45 10.22

Niet meer leverbaar, geen vervanging
16 2610916046

Beschermbeugel
17 3605510528 18.19 22.01

Klembevestiging
18 3601032500 5.83 7.05

Niet meer leverbaar, geen vervanging
21 3600144507

Groefkogellager
22 3600900521 13.93 16.86

Naaldlager
23 3600910502 4.70 5.69

Niet meer leverbaar, geen vervanging
24 3600900520

Niet meer leverbaar, geen vervanging
25 2610904891

Borgring
26 3600119505 1.94 2.35

Borgring
27 3600119506 1.94 2.35

Spanveer
28 2610909254 4.70 5.69

Niet meer leverbaar, geen vervanging
30 2610994437

Doorvoerbuisje
31 3600707503 2.71 3.28

Onderlegschijf
32 3600100515 1.94 2.35

Rubberen Bus
34 1600502006 0.83 1.00

Niet meer leverbaar, geen vervanging
35 3603231516

Vleugelmoer
36 3603231524 3.31 4.01

T-GROEFBOUT M 8x45 MM
37 3603440502 1.94 2.35

Rubberbuffer
38 3600707504 1.94 2.35

Aanwijzingsplaat
39 3601119578 0.83 1.00

Niet meer leverbaar, geen vervanging
40 3601440510

Niet meer leverbaar, geen vervanging
41 3600305500

Inbusbout
42 3603450501 2.24 2.71

Lenskopschroef
44 2603490026 0.83 1.00

Plaatschroef DIN 7971-BZ4,2x25
45 2910211229 1.70 2.06

Plaatschroef DIN 7971-BZ4,2x13
46 2910211225 0.83 1.00

Plaatschroef DIN 7971-B3,5x16-A2
47 2910211212 0.83 1.00

Zeskant Schroef
48 2911061246 0.83 1.00

Cilinderkopschroef
49 3603415543 1.94 2.35

Plaatschroef BZ4,8x63 MM
50 1603435008 1.18 1.43

Plaatschroef
50 1613412001 1.18 1.43

Schroefdrvoeringsschroef
51 2603435042 1.18 1.43

Plaatschroef
52 3603435504 1.94 2.35

Schroefdraadpen
53 3603415566 1.70 2.06

Cilinderkopschroef
54 3603415545 1.94 2.35

Cilinderkopschroef DIN 7500 CM 4x20
55 2914411051 1.18 1.43

Afdichtring
56 3601016507 1.18 1.43

Schroefdrvoeringsschroef
57 3603430502 1.94 2.35

Firmaplaat
58 3601119666 2.71 3.28

Spanstift DIN 1481-3x40
59 2917765240 1.94 2.35

Verende Sluitring
60 3600151506 0.83 1.00

Cilinderkopschroef
61 3603415549 1.94 2.35

Niet meer leverbaar, geen vervanging
63 3601098515

Cilinderkopschroef DIN 7500-CM4x16-ST
64 2914411049 1.94 2.35

Schakelhefboom
66 3603231518 3.31 4.01

Spanveer
67 3604648503 1.94 2.35

Arreteerpal
68 3601960500 2.71 3.28

Ontstoringsfilter
70 3607328509 7.58 9.17

Inbusbout DIN 912-M6x12-8.8
71 2910141193 0.83 1.00

Zeskant moer
72 2915011007 0.83 1.00

Niet meer leverbaar, geen vervanging
74 2608190002

Beugelhouder
75 3605702535 13.93 16.86

Vleugelmoer
76 1603339006 1.70 2.06

Onderlegschijf
78 2916011014 0.83 1.00

Klemstuk
81 3601030500 9.53 11.53

Onderlegschijf
84 2916011012 0.83 1.00

Haakse Schroevendraaier
650 1907950006 3.12 3.78

INBUSSLUITINGEN
650 2610364015 2.71 3.28

Niet meer leverbaar, geen vervanging
809 3607014505

Niet meer leverbaar, geen vervanging
820 3600101510

Onderdelenset
833 3607000566 23.75 28.74

Beugelhouder
865 3605702536 10.73 12.98

Zeskant schroef DIN 933 -M8x25- 5.8
873 2911052244 0.83 1.00

Typeplaat
888 3601119590 3.31 4.01
