Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601F64003 ( GKS55 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601F64003 ( GKS55 )

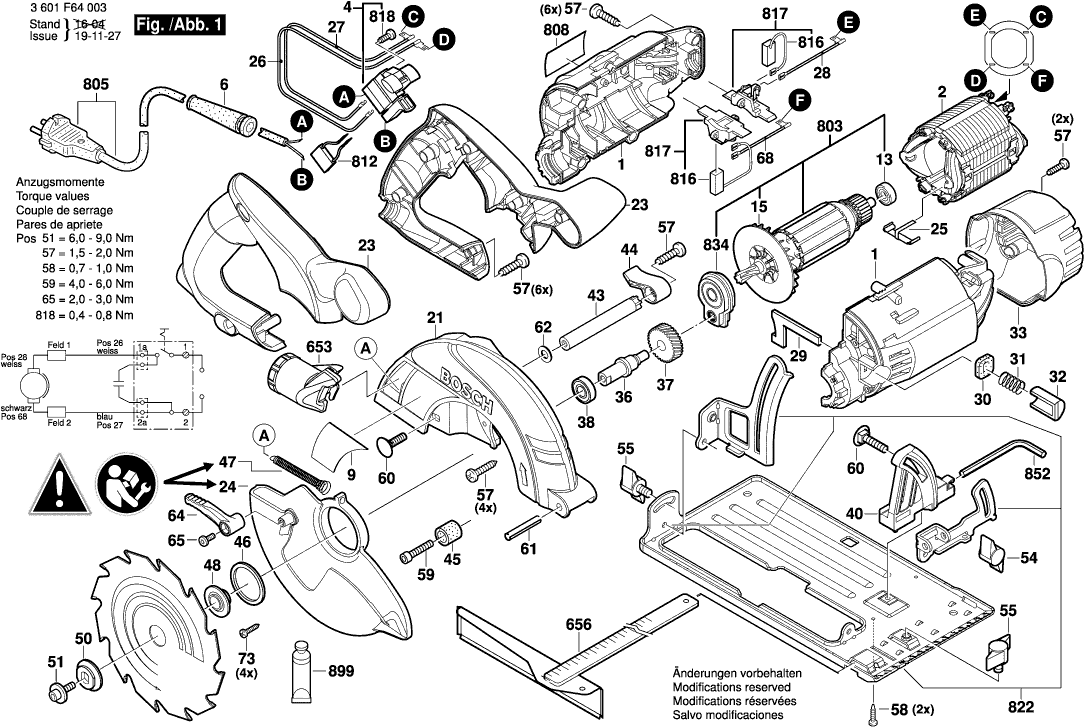

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3601F64003 ( GKS55 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
1 1605108244 20.42 24.71

Poolschoen
2 1619P08345 23.75 28.74

Schakelaar
4 1607200198 12.41 15.02

Doorvoerbuisje
6 2600703017 1.94 2.35

Firmaplaat
9 1601118A97 2.24 2.71

Groefkogellager
13 2600905032 4.10 4.96

Ventilator
15 1606610145 2.24 2.71

Veiligheidsdeksel
21 1605510335 29.75 36.00

Handgreep
23 1605500247 10.73 12.98

PENDELBESCHERMKAP
24 1605510337 29.75 36.00

Contactveer
25 1601290010 1.18 1.43

Verbindingsleiding
26 1604449024 1.70 2.06

Verbindingsleiding
27 1604449015 1.70 2.06

Verbindingsleiding
28 1604449025 1.70 2.06

Blokkeerpal
29 1601900005 1.70 2.06

Viltdichting
30 1601015033 1.18 1.43

Drukveer
31 1604610018 1.18 1.43

Drukknop
32 1603231019 1.18 1.43

Carterdeksel
33 1605500242 7.58 9.17

Aandrijfas
36 1603124133 7.58 9.17

Recht Tandwiel
37 1606320600 4.70 5.69

Groefkogellager
38 1600905031 5.33 6.45

Verstekhoek
40 1608190028 4.10 4.96

Afstandshuls
43 1600360004 1.94 2.35

Spanhefboom
44 1602002006 1.18 1.43

Rubberbuffer
45 1600305002 1.18 1.43

Klemring
46 1600102024 1.70 2.06

Spanveer
47 1604650018 1.94 2.35

Opnameflens
48 1605703133 4.70 5.69

Veerring
50 1605703108 2.24 2.71

Inbusbout
51 1603414007 1.18 1.43

Vleugelmoer
54 1603339006 1.70 2.06

Vleugelschroef
55 1603480018 1.70 2.06

Torx-lenskopschroef
57 2603490022 0.83 1.00

Lenskopschroef
58 1613435034 0.83 1.00

Schroefdrvoeringsschroef
59 1603414010 1.18 1.43

Platkopschroef
60 2910281201 0.83 1.00

Spanstift
61 2917780157 0.83 1.00

Onderlegschijf
62 2916011894 0.83 1.00

Hendel
64 1602002011 1.70 2.06

Torx-lenskopschroef
65 2610386516 1.18 1.43

Schroefdrvoeringsschroef
65 2914491409 0.83 1.00

Verbindingsleiding
68 1604449013 1.18 1.43

Torx-lenskopschroef
73 1613435033 0.83 1.00

Adaptor
653 1608005008 2.24 2.71

Parallelaanslag
656 2608005036 6.54 7.91

Anker
803 1607000A56 91.56 110.79

Leid Voor Netaansluiting
805 1607000386 15.71 19.01

Typeplaat
808 160111A1R8 0.83 1.00

Ontstoringsfilter
812 1607328028 4.10 4.96

Koolborstelset
816 1607014176 10.73 12.98

Borstelplaat
817 1604336040 5.83 7.05

Cilinderkopschroef
818 2603410001 1.18 1.43

Basisplaat
822 2601016908 55.25 66.85

Lagerbrug
834 1607000A53 12.41 15.02

INBUSSLUITINGEN
852 2610364015 2.71 3.28

Vetbuis
899 1605430003 29.75 36.00
