Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601F75000 ( GKT55GCE )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 3601F75000 ( GKT55GCE )

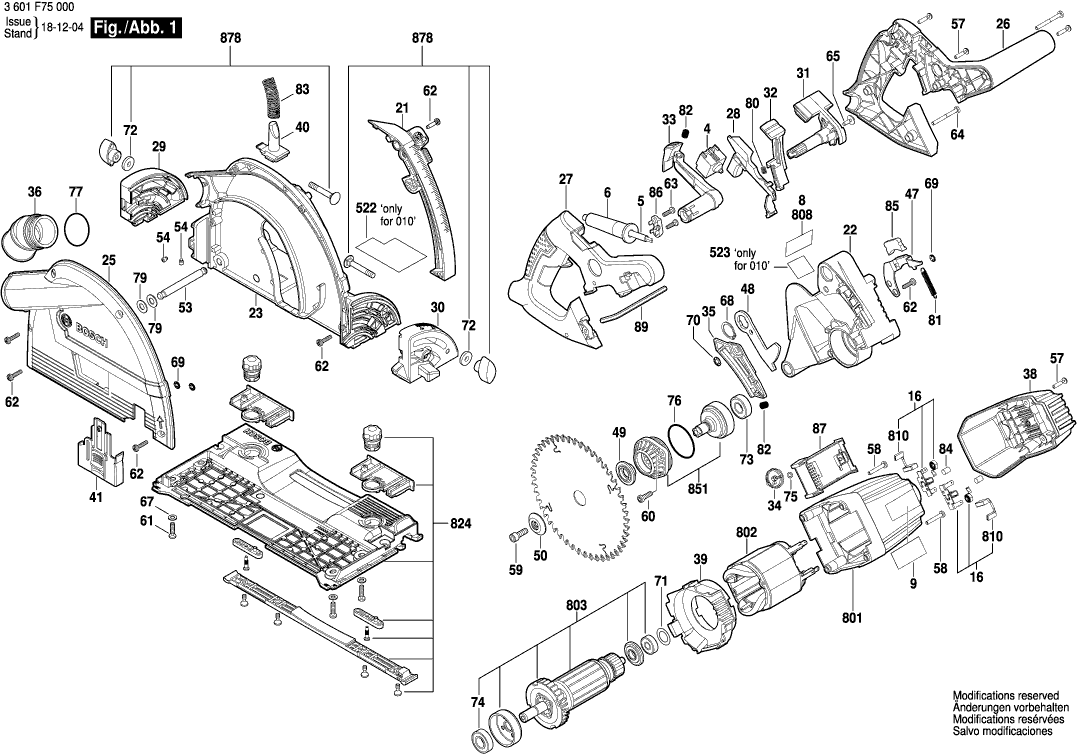

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 3601F75000 ( GKT55GCE )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Aan/uit-schakelaar
4 2607200692 18.19 22.01
Leid Voor Netaansluiting
5 2604460342 49.56 59.97
Doorvoerbuisje
6 2600707079 2.24 2.71
Firmaplaat
9 2601112034 2.71 3.28
Borstelhouder
16 2604449060 18.19 22.01
Diepteaanslag
21 2600460054 44.82 54.23
Transmissiehuis
22 16058065WK 73.72 89.20
Transmissiehuis
22 2605806482 69.42 84.00
Veiligheidsdeksel
23 2605510315 81.47 98.58
Veiligheidsdeksel
25 2605510316 60.65 73.39
Handgreep
26 2605133033 20.42 24.71
Handgreep
27 2605133035 26.84 32.48
Steller
28 2605500210 10.73 12.98
Onderstel
29 2601322048 12.41 15.02
Onderstel
30 2601322049 12.41 15.02
Arreteerpal
31 2602051003 11.88 14.37
Vergrendelingsbout
32 2603181011 11.88 14.37
Vergrendelingsschuif
33 2601099269 11.88 14.37
Stelrad
34 2602026178 2.71 3.28
Blokkeerhendel
35 2601330007 2.71 3.28
Afzuigaansluitstuk
36 2605730065 13.93 16.86
Carterdeksel
38 2605105184 23.75 28.74
Luchtgeleidingsring
39 2600290064 11.88 14.37
Veergeleider
40 2600406037 11.88 14.37
Insteekmodule
41 2601099270 11.88 14.37
Remhendel
47 2601990049 6.54 7.91
Blokkeerhendel
48 2601098504 7.58 9.17
Opnameflens
49 2605700250 5.33 6.45
Opnameflens
50 2600114086 20.42 24.71
Lagerpen
53 2603100075 7.58 9.17
Schroefdraadpen
54 2603402009 4.70 5.69
Torx-lenskopschroef
57 2603415212 1.18 1.43
Torx-lenskopschroef
58 2603415213 1.18 1.43
Cilinderkopschroef
59 2603410064 0.83 1.00
Torx-lenskopschroef
60 2603415214 1.18 1.43
Torx-lenskopschroef
61 2603415215 1.18 1.43
Torx-lenskopschroef
62 2603415216 1.18 1.43
Torx-lenskopschroef
63 2603415217 1.18 1.43
Torx-lenskopschroef
64 2603415218 1.18 1.43
Torx-lenskopschroef
65 2603415219 1.18 1.43
Schijf
67 2600100242 1.18 1.43
Borgring
68 2600118022 1.18 1.43
Borgring
69 2600100243 1.18 1.43
Borgring
70 2600100244 1.18 1.43
Axiaallagerschijf
71 2600101516 1.94 2.35
Schijf
72 2600100245 1.18 1.43
Kogellager
73 2600905118 12.41 15.02
Kogellager
74 2600905119 13.93 16.86
O-ring
75 2600210053 1.18 1.43
O-ring
76 2600210054 1.18 1.43
O-ring
77 2600210055 2.71 3.28
Schotelveer
79 2600200054 2.71 3.28
Drukveer
80 2604618005 2.71 3.28
Spanveer
81 2604650006 5.83 7.05
Drukveer
82 2604618006 2.71 3.28
Drukveer
83 2604618007 4.70 5.69
Drukstuk
84 2600030026 2.71 3.28
Remvoering
85 2600026007 10.73 12.98
Leidinghouder
86 2601302018 1.18 1.43
Toerentalregelaar
87 2607230144 91.56 110.79
Haakse Schroevendraaier
89 1907950006 3.12 3.78
INBUSSLUITINGEN
89 2610364015 2.71 3.28
Motorhuis
801 2605108922 60.65 73.39
Poolschoen
802 2604220753 101.94 123.35
Anker
803 2604011937 187.62 227.02
Typeplaat
808 1619PB1078 1.94 2.35
Koolborstelset
810 2604321957 20.42 24.71
Basisplaat
824 2601016907 148.65 179.87
Aandrijfas
851 2603124907 101.94 123.35
Schroevenset
878 2603434004 8.45 10.22
