Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601128003 ( GMB10-2 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601128003 ( GMB10-2 )

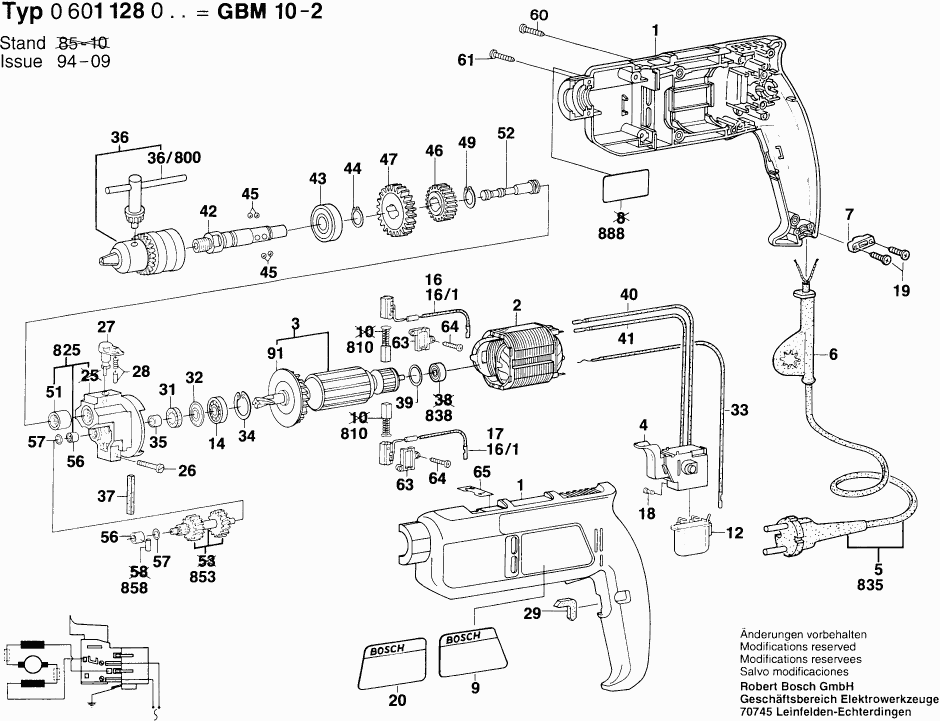

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0601128003 ( GMB10-2 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Behuizingsschaal BLAUW
1 2605104212 29.75 36.00
Poolschoen
2 2604220411 18.19 22.01
Anker 230-240V
3 2604010553 36.85 44.59
Schakelaar
4 2607200260 8.45 10.22
Doorvoerbuisje
6 2600707059 2.24 2.71
Doorvoerbuisje
6 2600707060 1.94 2.35
Doorvoerbuisje
6 2600707061 1.94 2.35
Leidinghouder
7 2601035001 1.18 1.43
Zelfklevende Plaat
9 2601110439 0.83 1.00
Niet meer leverbaar, geen vervanging
12 2607329114
Groefkogellager
14 2600905021 6.54 7.91
Niet meer leverbaar, geen vervanging
16 2604465054
Niet meer leverbaar, geen vervanging
17 2604465054
Cilinderkopschroef
18 2603410001 1.18 1.43
Plaatschroef DIN 7981-ST3,9x16-C-H
19 2910611019 2.24 2.71
Aanwijzingsplaat
20 2601110440 0.83 1.00
Cilinderplaatschroef
26 2603435005 0.83 1.00
Draaiknop
27 2602026042 5.33 6.45
Arreteerkap
28 2600590006 1.18 1.43
Niet meer leverbaar, geen vervanging
29 2601022000
Viltring
31 2600108002 1.70 2.06
Schotelschijf
32 2600500002 1.18 1.43
Aardleiding
33 2604448097 1.18 1.43
Borgring
34 2916660008 1.70 2.06
Stekerbus
35 2600400008 1.18 1.43
Boorhouder 1/2 10
36 1608571054 0.83 1.00
Boorhoudersleutel
36/800 2607950007 5.33 6.45
Viltstrip
37 2601005009 1.18 1.43
O-ring
39 1900210012 0.83 1.00
Verbindingsleiding L=154 MM WIT
40 2604448000 1.18 1.43
Verbindingsleiding L=124 MM WIT
41 2604448018 1.94 2.35
BOORSPIL 1/2"-20 UNF
42 2606135017 44.82 54.23
Groefkogellager
43 1900905163 8.45 10.22
Borgring
44 2916650008 1.18 1.43
Kogel
45 1903230006 1.70 2.06
Recht Tandwiel Z=35
46 2606317051 10.73 12.98
Recht Tandwiel Z=48
47 2606317050 12.41 15.02
Borgring
49 2916650006 1.18 1.43
Naaldhuls
51 2600910000 4.70 5.69
Schakelas
52 2603105035 8.45 10.22
Naaldhuls
56 2600914010 2.24 2.71
Compensatieschijf
57 2600100607 1.18 1.43
Plaatschroef
60 2912401020 0.83 1.00
Torx-lenskopschroef
61 2603490018 0.83 1.00
Niet meer leverbaar, geen vervanging
63 2601015054
Torx-lenskopschroef
64 2603490017 1.70 2.06
Zelfklevende Plaat
65 2601110445 1.18 1.43
Ventilator
91 2606610022 3.31 4.01
Koolborstelset
810 2604321905 8.45 10.22
Niet meer leverbaar, geen vervanging
825 2605807911
Leid Voor Netaansluiting
835 1607000227 20.42 24.71
Niet meer leverbaar, geen vervanging
838 2600420900
As Met Tandwiel Z= 9/22/21
853 2606100912 36.85 44.59
O-ring
858 1900210129 1.94 2.35
Typeplaat
888 160111A3H3 1.94 2.35
