Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 3601FC5000 (GNF18V-40)'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, 5 tot 10 werkdagen. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

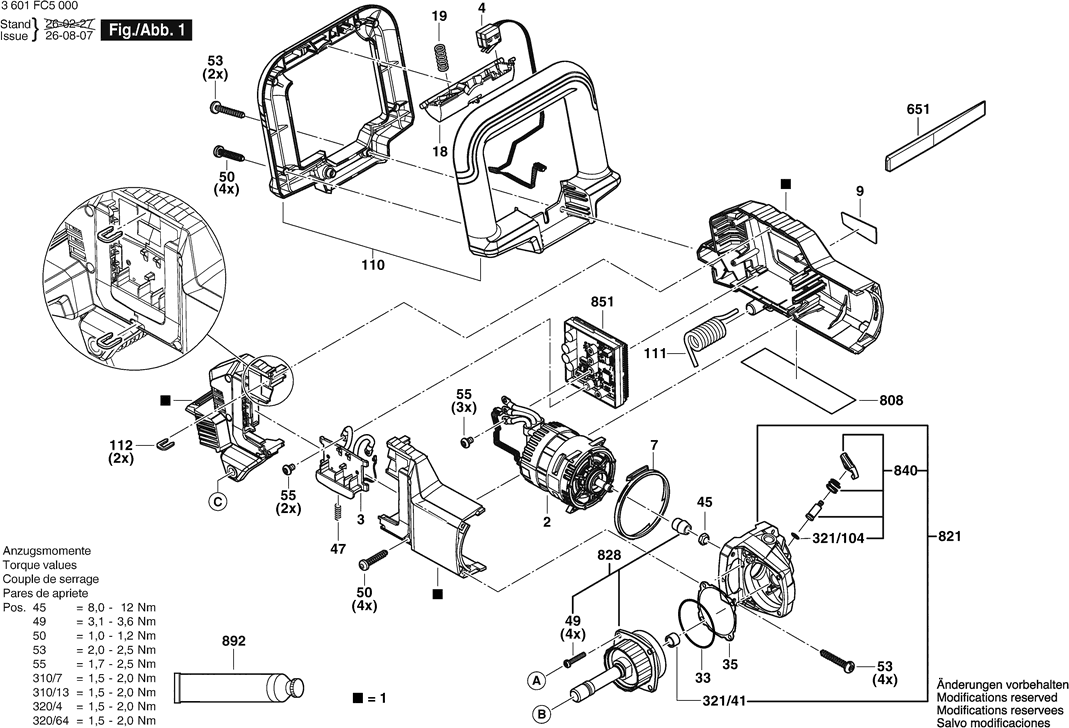

Tekeningen van de Bosch 3601FC5000 (GNF18V-40)
Onderdelen lijst van de Bosch 3601FC5000 (GNF18V-40)
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| MOTORHUIS SP | ||||
| 1 | 16051082ZT | 34.82 | 42.13 | |
| GELIJKSTROOMMOTOR SP | ||||
| 2 | 16070226DM | 88.83 | 107.48 | |
| CONTACTPLAAT | ||||
| 3 | 1600A024C4 | 10.90 | 13.19 | |
| SCHAKELGROEP SP | ||||
| 4 | 1600A03NJ4 | 39.14 | 47.36 | |
| AFDEKRING | ||||
| 7 | 1600A016U4 | 1.49 | 1.80 | |
| FIRMAPLAAT SP | ||||
| 9 | 160111C71Z | 21.30 | 25.77 | |
| SCHAKELKLINK SP | ||||
| 18 | 1600A03NJ5 | 21.30 | 25.77 | |
| DRUKVEER | ||||
| 19 | 3604611039 | 1.49 | 1.80 | |
| O-RING | ||||
| 33 | 3600210124 | 2.86 | 3.46 | |
| COMPENSATIESCHIJF | ||||
| 35 | 1600136020 | 3.44 | 4.16 | |
| COMPENSATIESCHIJF | ||||
| 35 | 1600136013 | 2.40 | 2.90 | |
| COMPENSATIESCHIJF | ||||
| 35 | 1600136014 | 2.40 | 2.90 | |
| COMPENSATIESCHIJF | ||||
| 35 | 1600136015 | 2.40 | 2.90 | |
| ZESKANT MOER | ||||
| 45 | 1603300016 | 1.49 | 1.80 | |
| DRUKVEER | ||||
| 47 | 1609280477 | 1.49 | 1.80 | |
| SCHROEFDRVOERINGSSCHROEF | ||||
| 49 | 2603410051 | 1.00 | 1.21 | |
| SCHROEFDRVOERINGSSCHROEF | ||||
| 50 | 1603435071 | 1.00 | 1.21 | |
| TORX-LENSKOPSCHROEF | ||||
| 53 | 2603490024 | 1.49 | 1.80 | |
| SCHROEF | ||||
| 55 | 160343003T | 1.00 | 1.21 | |
| HANDGREEP SP | ||||
| 110 | 16051321CA | 27.81 | 33.65 | |
| ANTIRAMMELVEER SP | ||||
| 111 | 160465101T | 16.79 | 20.32 | |
| CLIP | ||||
| 112 | 2609110537 | 1.49 | 1.80 | |
| LAGERBOUT SP | ||||
| 200 | 1607000GE0 | 18.94 | 22.92 | |
| BORGRING 7-FST | ||||
| 201 | 2916080910 | 2.08 | 2.52 | |
| BASISPLAAT SP | ||||
| 310 | 1607000GE2 | 80.26 | 97.11 | |
| KOGEL 5 G28 | ||||
| 310/10 | 1903230009 | 1.00 | 1.21 | |
| DRUKVEER | ||||
| 310/11 | 2604610151 | 1.49 | 1.80 | |
| SCHROEFDRVOERINGSSCHROEF | ||||
| 310/13 | 160343508X | 1.00 | 1.21 | |
| ROL SP | ||||
| 310/2 | 1607000GE3 | 31.42 | 38.02 | |
| SLIDING ELEMENT SP | ||||
| 310/3 | 1607000GE4 | 27.81 | 33.65 | |
| RUBBER LIP SP | ||||
| 310/4 | 1600A03NJ6 | 21.30 | 25.77 | |
| SCHROEFDRVOERINGSSCHROEF SP | ||||
| 310/7 | 16034350BP | 14.94 | 18.08 | |
| DIEPTEAANSLAG SP | ||||
| 310/8 | 1607000GE5 | 14.94 | 18.08 | |
| ONDERLEGSCHIJF 4,3-140 HV | ||||
| 310/9 | 2916011892 | 1.00 | 1.21 | |
| AFZUIGKAP SP | ||||
| 320 | 1607000GE6 | 58.03 | 70.22 | |
| AFZUIGKAP SP | ||||
| 320/1 | 1600A03NK1 | 34.82 | 42.13 | |
| AFDEKPLAAT SP | ||||
| 320/2 | 1600A03NJ9 | 98.18 | 118.80 | |
| HANDGREEP SP | ||||
| 320/3 | 16051321CB | 21.30 | 25.77 | |
| TORX-LENSKOPSCHROEF SP | ||||
| 320/4 | 16034350BS | 14.94 | 18.08 | |
| AFZUIGAANSLUITSTUK SP | ||||
| 320/5 | 1600A03NK0 | 21.30 | 25.77 | |
| ZWENKAS SP | ||||
| 320/6 | 1607000GE7 | 18.94 | 22.92 | |
| TORX-LENSKOPSCHROEF | ||||
| 320/64 | 2603490021 | 1.00 | 1.21 | |
| PAL SP | ||||
| 320/7 | 1607000GE8 | 23.90 | 28.92 | |
| O-RING | ||||
| 321/104 | 1600210044 | 1.00 | 1.21 | |
| GLIJLAGER | ||||
| 321/41 | 1600200029 | 3.71 | 4.49 | |
| KLEMBEVESTIGING SP | ||||
| 650 | 1600A03NK2 | 197.62 | 239.12 | |
| SPLIJTGEREEDSCHAP | ||||
| 651 | 3607959005 | 21.30 | 25.77 | |
| SNELSPANFLENS | ||||
| 652 | 1600A029FC | 11.37 | 13.76 | |
| TYPEPLAAT SP | ||||
| 808 | 160111AE93 | 27.81 | 33.65 | |
| TRANSMISSIEHUIS SP | ||||
| 821 | 1607000G91 | 27.81 | 33.65 | |
| LAGERFLENS SP | ||||
| 828 | 1607000GE1 | 71.68 | 86.73 | |
| DRUKKNOP | ||||
| 840 | 1607000V41 | 4.18 | 5.06 | |
| TOERENTALREGELAAR SP | ||||
| 851 | 16072335XU | 110.30 | 133.46 | |
| VETBUIS | ||||
| 892 | 1615430014 | 10.90 | 13.19 | |
