Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601613103 ( GOF1200 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0601613103 ( GOF1200 )

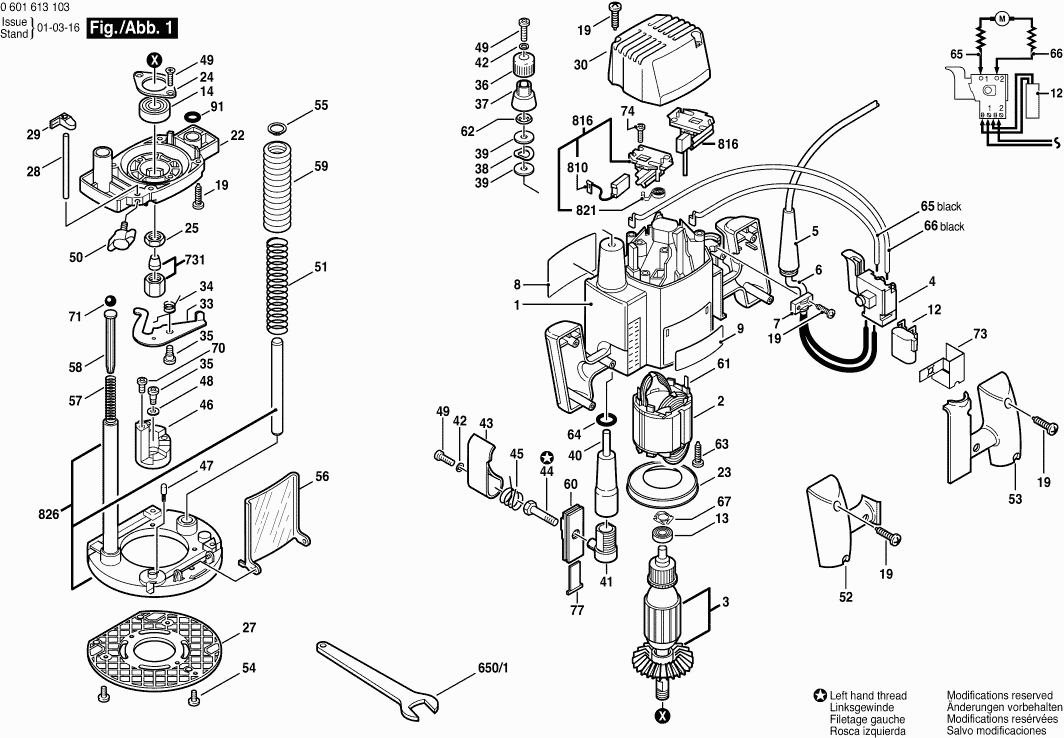

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0601613103 ( GOF1200 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuis
1 3605108583 26.84 32.48

Poolschoen 230 V
2 2610934200 81.47 98.58

Anker 230 V
3 2610934198 148.65 179.87

Niet meer leverbaar, geen vervanging
4 2607200251

Leid Voor Netaansluiting
5 3604460557 36.85 44.59

Doorvoerbuisje
6 3600703508 1.94 2.35

Leidinghouder
7 2601035001 1.18 1.43

Typeplaat
8 2610907693 2.71 3.28

Aanwijzingsplaat
9 2610998942 2.71 3.28

Ontstoringsfilter
12 1617328025 4.70 5.69

Groefkogellager
13 3600905513 9.53 11.53

Kogellager
14 1600900088 5.33 6.45

Plaatschroef
19 2610910566 1.18 1.43

Behuizing
22 2610997096 49.56 59.97

Luchtgeleidingsring
23 3600590508 1.94 2.35

Onderlegschijf
24 2916011892 0.83 1.00

Zeskant moer
25 3603300502 2.71 3.28

Afdekplaat
27 2610997099 15.71 19.01

Stang
28 2610997093 4.70 5.69

Naald
29 2610997094 4.70 5.69

Carterdeksel
30 3605500597 7.58 9.17

Niet meer leverbaar, geen vervanging
33 3601021510

Torsieveer
34 3604651502 1.18 1.43

Cilinderkopschroef
35 3603415556 1.70 2.06

Knop
36 3603231539 1.18 1.43

Aanduidingsring
37 3600209500 2.71 3.28

Verende Sluitring
38 3600100528 0.83 1.00

Schijf
39 3600100527 1.70 2.06

Niet meer leverbaar, geen vervanging
40 3600360507

Koppelnok
41 3600400507 2.24 2.71

Veerring B 4 DIN 127
42 2916680005 0.83 1.00

Arreteerpal
43 3602000510 1.94 2.35

Grendel
44 3603450504 4.10 4.96

Drukveer
45 3604651503 1.70 2.06

Diepteaanslag
46 2610997191 9.53 11.53

Arreteerkap
47 2600590006 1.18 1.43

Verende Sluitring
48 3916060500 0.83 1.00

Lenskopschroef
49 2910641122 1.70 2.06

Vleugelschroef
50 1613480009 1.18 1.43

Niet meer leverbaar, geen vervanging
51 2610997100

Hendelplaat
52 3605133531 7.58 9.17

Hendelplaat
53 3605133530 7.58 9.17

Niet meer leverbaar, geen vervanging
54 2610915161

Borgring
55 2916650003 1.18 1.43

Niet meer leverbaar, geen vervanging
56 2610912599

Niet meer leverbaar, geen vervanging
57 3604613508

Leistuk
58 3603120502 1.70 2.06

Vouwbalg
59 3605510548 4.70 5.69

Niet meer leverbaar, geen vervanging
60 3601010519

Platte Stekker
61 1604477005 1.94 2.35

Borgring
62 3604680502 1.18 1.43

Plaatschroef
63 2610991306 1.18 1.43

O-ring
64 3600210507 1.18 1.43

Verbindingsleiding
65 3604445518 2.71 3.28

Verbindingsleiding
66 3604445519 2.71 3.28

Veerring
67 3600150501 1.18 1.43

Cilinderkopschroef
70 3603410504 1.70 2.06

Kogel
71 1903230007 1.18 1.43

Niet meer leverbaar, geen vervanging
73 2610996090

Torx-lenskopschroef
74 2603490017 1.70 2.06

Inzetstuk
77 3601010521 1.94 2.35

O-ring
91 1610210233 2.24 2.71

Enkele Sleutel
650/1 2610992417 12.41 15.02

Spantang GOF 12/1300, 10x24
731 2608570125 43.73 52.91

Spantang GOF 12/1300, 8x24
731 2608570105 41.24 49.90

Spantang GOF 12/13/2000, 3/8, 24
731 2608570106 41.24 49.90

Spantang GOF 12/1300, 12x24
731 2608570107 41.24 49.90

Spantang GOF 12/1300, 1/2, 24
731 2608570108 41.24 49.90

Spantang GOF 12/1300, 6x24
731 2608570103 38.24 46.27

Spantang GOF 12/1300, 1/4, 24
731 2608570104 38.24 46.27

Koolborstelset
810 2610007957 8.45 10.22

Koolborstelset
816 2610007957 8.45 10.22

Spiraalveer
821 3604652501 2.71 3.28

Onderstel
826 2610997115 81.47 98.58
