Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0601611003 ( GOF1600 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

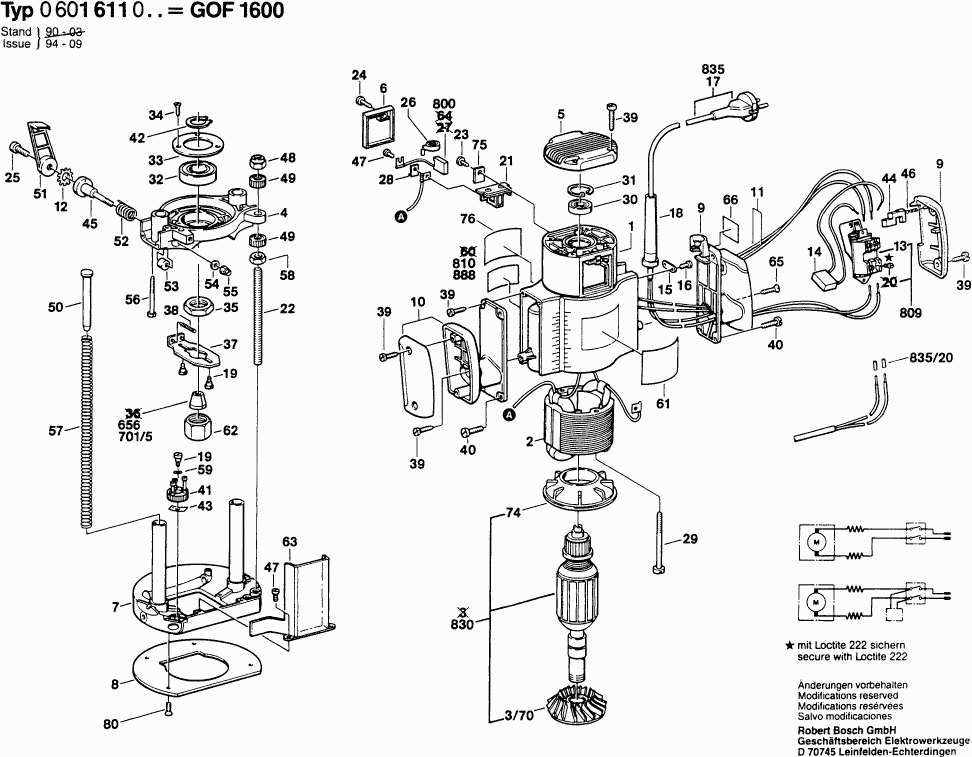

Tekeningen van de Bosch 0601611003 ( GOF1600 )
Onderdelen lijst van de Bosch 0601611003 ( GOF1600 )
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Apparatuurhuis BLAUW | ||||
| 1 | 3605108589 | 60.65 | 73.39 | |
| Poolschoen 220V | ||||
| 2 | 3604220531 | 60.65 | 73.39 | |
| Ventilator | ||||
| 3/70 | 3606610517 | 12.41 | 15.02 | |
| Ventilatorhuis | ||||
| 4 | 3605702592 | 81.47 | 98.58 | |
| Carterdeksel | ||||
| 5 | 3605500575 | 6.54 | 7.91 | |
| Afsluitdeksel | ||||
| 6 | 3605500596 | 2.24 | 2.71 | |
| Basisplaat | ||||
| 7 | 3605702595 | 113.29 | 137.08 | |
| Niet meer leverbaar, geen vervanging | ||||
| 8 | 3600190515 | |||
| Handgreep BLAUW | ||||
| 9 | 3605133519 | 12.41 | 15.02 | |
| Handgreep BLAUW | ||||
| 10 | 3605133520 | 12.41 | 15.02 | |
| Tandschijf | ||||
| 12 | 3600190516 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 13 | 3607200510 | |||
| Ontstoringsfilter | ||||
| 14 | 1607328034 | 3.31 | 4.01 | |
| Klembevestiging | ||||
| 15 | 3601032500 | 5.83 | 7.05 | |
| Niet meer leverbaar, geen vervanging | ||||
| 16 | 2910611011 | |||
| Doorvoerbuisje | ||||
| 18 | 3600707503 | 2.71 | 3.28 | |
| Cilinderkopschroef | ||||
| 19 | 3603415556 | 1.70 | 2.06 | |
| Borstelhouder | ||||
| 21 | 1604336008 | 15.71 | 19.01 | |
| Schroefdraadpen | ||||
| 22 | 3603500500 | 7.58 | 9.17 | |
| Plaatschroef | ||||
| 23 | 2910611018 | 1.18 | 1.43 | |
| Plaatschroef DIN 7981-ST3,9x16-C-H | ||||
| 24 | 2910611019 | 2.24 | 2.71 | |
| Inbusbout | ||||
| 25 | 2910141197 | 0.83 | 1.00 | |
| Spiraalveer | ||||
| 26 | 1614652001 | 2.71 | 3.28 | |
| Zekeringplaat | ||||
| 28 | 1611331007 | 1.70 | 2.06 | |
| Plaatschroef | ||||
| 29 | 1613412001 | 1.18 | 1.43 | |
| Groefkogellager 6200-2 RS/C 3 | ||||
| 30 | 1900905276 | 23.75 | 28.74 | |
| Borgring | ||||
| 31 | 3600119507 | 1.94 | 2.35 | |
| Groefkogellager | ||||
| 32 | 3600900526 | 26.84 | 32.48 | |
| Bevestigingsplaat | ||||
| 33 | 3600034503 | 5.83 | 7.05 | |
| Plaatschr-/Verzonk Kop | ||||
| 34 | 3603415559 | 1.70 | 2.06 | |
| Zeskant moer | ||||
| 35 | 3603301522 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 37 | 3601961500 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 38 | 3604613502 | |||
| Schroef DIN 7982-ST4,8x19 | ||||
| 39 | 2910611034 | 1.94 | 2.35 | |
| Schroef | ||||
| 40 | 3603415540 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 41 | 3600232503 | |||
| Borgring | ||||
| 42 | 2916650014 | 1.18 | 1.43 | |
| Bladveer | ||||
| 43 | 3601254501 | 4.70 | 5.69 | |
| Arreteerpal | ||||
| 44 | 3602033500 | 1.18 | 1.43 | |
| HENDELAS | ||||
| 45 | 3603053503 | 23.75 | 28.74 | |
| Drukveer | ||||
| 46 | 3604613503 | 1.94 | 2.35 | |
| Lenskopschroef | ||||
| 47 | 2910951118 | 1.18 | 1.43 | |
| Zeskant moer DIN 985-M10-10 | ||||
| 48 | 2915065007 | 1.94 | 2.35 | |
| Niet meer leverbaar, geen vervanging | ||||
| 49 | 2603345015 | |||
| Leistuk | ||||
| 50 | 3603120501 | 2.24 | 2.71 | |
| Stelhendel | ||||
| 51 | 3602000509 | 6.54 | 7.91 | |
| Spanveer | ||||
| 52 | 3604651501 | 1.94 | 2.35 | |
| Verstelexcentriek | ||||
| 53 | 3602202500 | 12.41 | 15.02 | |
| Onderlegschijf | ||||
| 54 | 2916011010 | 0.83 | 1.00 | |
| Zeskant Moer | ||||
| 55 | 2915061002 | 0.83 | 1.00 | |
| Schroefdrvoeringsschroef | ||||
| 56 | 3603415560 | 0.83 | 1.00 | |
| Drukveer | ||||
| 57 | 3604619502 | 1.94 | 2.35 | |
| Zeskant moer DIN 439-BM10-04 | ||||
| 58 | 2915055108 | 0.83 | 1.00 | |
| Verende Sluitring | ||||
| 59 | 3916060500 | 0.83 | 1.00 | |
| Firmaplaat | ||||
| 61 | 3601119653 | 2.71 | 3.28 | |
| Niet meer leverbaar, geen vervanging | ||||
| 62 | 3603313507 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 63 | 3605510526 | |||
| Plaatschroef DIN 7982-ST4,8x18-F-H | ||||
| 65 | 2910601433 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 67 | 3601007502 | |||
| Luchtgeleidingsring | ||||
| 74 | 3600590504 | 4.10 | 4.96 | |
| Zekeringplaat | ||||
| 75 | 1601030022 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 80 | 2914411045 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 650/10 | 3602386501 | |||
| Draagframe | ||||
| 650/20 | 2610996063 | 40.61 | 49.14 | |
| Onderlegschijf | ||||
| 650/30 | 2916011011 | 1.18 | 1.43 | |
| Cilinderkopschroef | ||||
| 650/40 | 2910021154 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 650/50 | 2915011006 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 650/60 | 3603001518 | |||
| Vleugelschroef | ||||
| 650/70 | 2603480003 | 1.94 | 2.35 | |
| Firmaplaat | ||||
| 650/80 | 3601119612 | 2.24 | 2.71 | |
| Niet meer leverbaar, geen vervanging | ||||
| 654 | 3605703528 | |||
| Schroefdraadinzetstuk M 12x1 MM | ||||
| 655 | 3603523501 | 0.83 | 1.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 656 | 3608570505 | |||
| Enkele Sleutel | ||||
| 657 | 2607950504 | 1.70 | 2.06 | |
| Enkele Sleutel DIN 894 SW27 | ||||
| 658 | 1907950514 | 7.58 | 9.17 | |
| Niet meer leverbaar, geen vervanging | ||||
| 700 | 3605703529 | |||
| Spantang 1/4 | ||||
| 701/5 | 3600499503 | 40.97 | 49.57 | |
| Spantang 1/4 inch 3/8 | ||||
| 701/5 | 3600499502 | 0.83 | 1.00 | |
| Koolborstelset | ||||
| 800 | 1607014103 | 11.88 | 14.37 | |
| Cilinderkopschroef | ||||
| 809 | 2603410001 | 1.18 | 1.43 | |
| Niet meer leverbaar, geen vervanging | ||||
| 810 | 3601119779 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 816 | 3603029500 | |||
| Vacuumadapter | ||||
| 824 | 3608939626 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 825 | 3608939611 | |||
| Borstellijst | ||||
| 826 | 3607929500 | 7.58 | 9.17 | |
| Verzonken Schroef DIN 963-M5x25-4.8 | ||||
| 827 | 2910761164 | 1.94 | 2.35 | |
| Anker 220V | ||||
| 830 | 3604011593 | 271.34 | 328.32 | |
| Leid Voor Netaansluiting | ||||
| 835 | 1607000228 | 20.42 | 24.71 | |
| Typeplaat | ||||
| 888 | 160111A3H3 | 1.94 | 2.35 | |
