Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Bosch 0602122061 ( GR.55 )'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Bosch 0602122061 ( GR.55 )

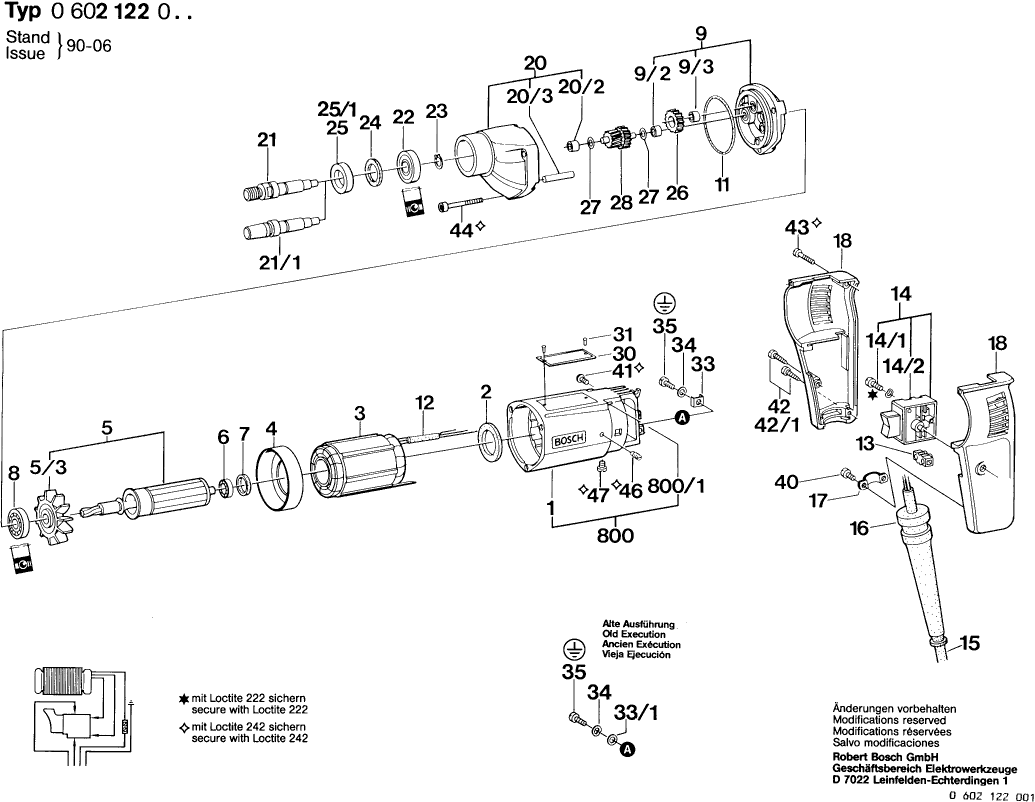

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Bosch 0602122061 ( GR.55 )

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Afdichtring
2 1600209011 2.24 2.71

Stator
3 1604229200 441.61 534.35

Luchtgeleidingsring
4 1600502005 1.94 2.35

Rotor
5 3604080020 187.62 227.02

Ventilator
5/3 1606610105 11.88 14.37

Groefkogellager
6 1900900232 10.73 12.98

Rubbersluitring 6MM,Ø12xØ16,4x3MM
7 3600206002 1.94 2.35

Groefkogellager 609 RSY/C3 DIN 625
8 1900905036 0.83 1.00

Lagerhuis
9 3605820006 168.86 204.32

Lagerbus
9/3 3600300002 0.83 1.00

O-ring
11 1900210146 3.31 4.01

Klemmenlijst
13 1901091012 4.10 4.96

Niet meer leverbaar, geen vervanging
14 1607200040

Cilinderkopschroef
14/1 2910091082 0.83 1.00

Verende Sluitring A 3,5 DIN 137-ST
14/2 2916060004 0.83 1.00

Niet meer leverbaar, geen vervanging
15 3604462058

Doorvoerbuisje
16 3600703011 2.24 2.71

Klembevestiging
17 1601302014 1.18 1.43

Niet meer leverbaar, geen vervanging
18 3605132072

Taatslager
20 3605806034 0.83 1.00

Lagerbus
20/2 3600300008 7.58 9.17

Cilindrische Pen
20/3 2917500122 0.83 1.00

BOORSPIL 3/8"-24 UNF-2
21 3603124002 60.65 73.39

BOORSPIL B 12 DIN 238
21/1 3603124001 55.25 66.85

Groefkogellager 6000 Z DIN 625
22 1900905100 0.83 1.00

Borgring
23 2916650001 1.94 2.35

Afdichtschijf
24 2600108031 1.18 1.43

Draadring M 28x1 MM LINKSE SCHROEFDRAAD
25 3603344013 10.73 12.98

Recht Tandwiel Z=39
26 2606319046 73.72 89.20

Compensatieschijf
27 2600100613 1.18 1.43

Niet meer leverbaar, geen vervanging
28 2606100047

Typeplaat
30 3601106053 4.10 4.96

Kerfnagel
31 3603133000 1.94 2.35

Klembeugel
33 3601321001 2.71 3.28

Onderlegschijf DIN 46 255-DPG 9
33/1 2916010409 0.83 1.00

Verende Sluitring
34 3600150006 1.94 2.35

Cilinderkopschroef
35 2910110120 0.83 1.00

Cilinderkopschroef
40 2910021116 1.70 2.06

Cilinderkopschroef
41 2910091118 0.83 1.00

Plaatschroef
42 2910211019 0.83 1.00

Plaatschroef DIN 7971-A4x16
42/1 1613435001 0.83 1.00

Cilinderkopschroef
43 2910011128 0.83 1.00

Inbusbout
44 2910141136 2.24 2.71

Schroefdraadpen
46 3603402000 1.18 1.43

Cilinderkopschroef
47 2910011115 0.83 1.00

Motorhuis
800 3605102022 130.32 157.69
